Комплект поршневой Isuzu NQR75/90 NPR75 FSR90 4HK1
Каталог деталей двигателя, схемы сборки и рекомендации механика
Ниже — полный каталог деталей двигателя Isuzu 4HK1: от поршневой группы до коленвала, распредвала, маховика, сцепления, прокладок и фильтров. Отмечайте нужные позиции галочкой, указывайте количество — и отправляйте заявку на печать или в бот.
Основная деталь
Мнение механика
Двигатель 4HK1 — один из самых удачных дизелей Isuzu. Ресурс до капиталки — 400–500 тысяч, если масло не «гнать» и фильтры менять вовремя. Но поршневая — не вечная. Расскажу, на что смотреть при ремонте.
Когда менять поршневую группу
Капиталка 4HK1 обычно начинается с увеличения расхода масла. Если двигатель ест больше литра на тысячу — пора мерить гильзы. Признаки:
- Дымит сизым на холодную — масло в камере сгорания.
- Компрессия упала, разница между цилиндрами больше 1 бар — износ гильз или колец.
- Стук поршневого пальца — износ посадочных мест в бобышках поршня.
- Задиры на гильзе — перегрев или грязное масло.
Правило: гильзы и поршни меняем комплектом на все четыре цилиндра. Замена одного цилиндра — лотерея: разница в компрессии даст вибрацию и неравномерную работу.
Гильзы: классы и подбор
Гильзы 4HK1 идут по классам: 1X (стандарт) и 3X (ремонтный). Поршень подбирается под гильзу того же класса. Маркировка выбита на верхней плоскости поршня и на торце гильзы. Не путайте — mismatch гильзы и поршня даст неправильный зазор, и поршневая застучит через пару тысяч.
Кольца и пальцы
Кольца — всегда новые при сборке поршневой. Проверьте зазоры в стыках: для 4HK1 зазор верхнего компрессионного кольца 0,25–0,40 мм. Палец поршня должен входить в бобышку плотно, без люфта, но от руки при нагреве поршня до 60–80 градусов. Стопорные кольца — всегда новые, старые могут «вылететь».
Коленвал и вкладыши
При капиталке коленвал — на проверку: микрометр на коренные и шатунные шейки. Если износ до 0,05 — вкладыши STD. Если шейка прошла 0,25 — вкладыши соответствующего ремонтного размера. Полукольца упорные — обязательно новые. Осевой зазор коленвала 4HK1: 0,05–0,20 мм. Больше — стук при выжиме сцепления.
ГБЦ: на что смотреть
Головку после снятия — на опрессовку. Трещины между седлами клапанов — частая проблема 4HK1, особенно на Евро-3. Направляющие втулки клапанов ходят 300+, но при капиталке лучше заменить. Маслосъёмные колпачки — всегда новые. Клапаны — притирка обязательно, даже если визуально ок. Седла — проверить на выработку, при необходимости заменить.
Прокладка ГБЦ: три толщины
Прокладка ГБЦ 4HK1 бывает трёх толщин: 1,475 мм (без отверстий), 1,525 мм (одно отверстие), 1,575 мм (два отверстия). Толщина подбирается по выступу поршня над плоскостью блока. Ставите неверно — или сожмёт прокладку до пробоя, или камера сгорания увеличится, и компрессия упадёт.
Сборка: что важно
- Перед установкой поршней смажьте гильзы и поршни чистым маслом. Сухая сборка — задиры на первых оборотах.
- Болты ГБЦ тяните по схеме — от центра к краям, крест-накрест. Момент в три прохода: 40 Н·м, 90 градусов, 90 градусов.
- Болты постели коленвала — тоже по схеме. М14 тянуть 180 Н·м, М10 — 55 Н·м.
- Масляный насос — проверить давление после сборки. На холостых должно быть не меньше 1,5 бар, на 2000 об/мин — 3,5–4 бар.
- После сборки — обкатка без нагрузки 20–30 минут, проверка на подтёки и стуки.
Что брать с запасом
При капиталке 4HK1 берите: комплект поршневых колец (на все 4 цилиндра), вкладыши коренные и шатунные (STD или ремонт), полукольца коленвала, маслосъёмные колпачки, прокладку ГБЦ (правильной толщины), набор прокладок двигателя (полный), болты ГБЦ (одноразовые), фильтры (масляный, топливный, воздушный) и масло. Стоит это меньше, чем повторная разборка двигателя.
Схема: Блок цилиндров
12 поз. ▼
Увеличить| № на схеме | Артикул | Название детали | Кол-во |
|---|---|---|---|
| 1 | 8980054437 | Блок цилиндров двигателя с гильзами 4HK1 Е-3/4 | 1 |
| 4 | 8943916021 | Гильза блока цилиндров двигателя Класс = 1X | 4 |
| 2 | 5878151513 | Поршневая группа (поршень с гильзой) Класс = 1X | 4 |
| 70 | 8970968240 | Заглушка блока цилиндров OD=40 мм. | 4 |
| 212 | 8971354230 | Штифт постели коленвала OD=10 мм. L=20 мм. | 2 |
| 17 | 8971762300 | Датчик давления масла | 1 |
| 56 | 8980206490 | Форсунка охлаждения поршневой группы | 4 |
| 132 | 8973296180 | Болт форсунки охлаждения поршня цилиндра | 4 |
| 406 | 5096050050 | Заглушка PT3/8 T=12 | 2 |
| 34 | 8943860471 / 8973288590 | Клапан-редукционный масляный сброса давления (уровня в блоке) | 1 |
| 35 | 8941734120 | Прокладка ID=23.3 мм. | 1 |
| 54 | 8970214310 | Шпилька M8x30 L=38 мм. | 3 |

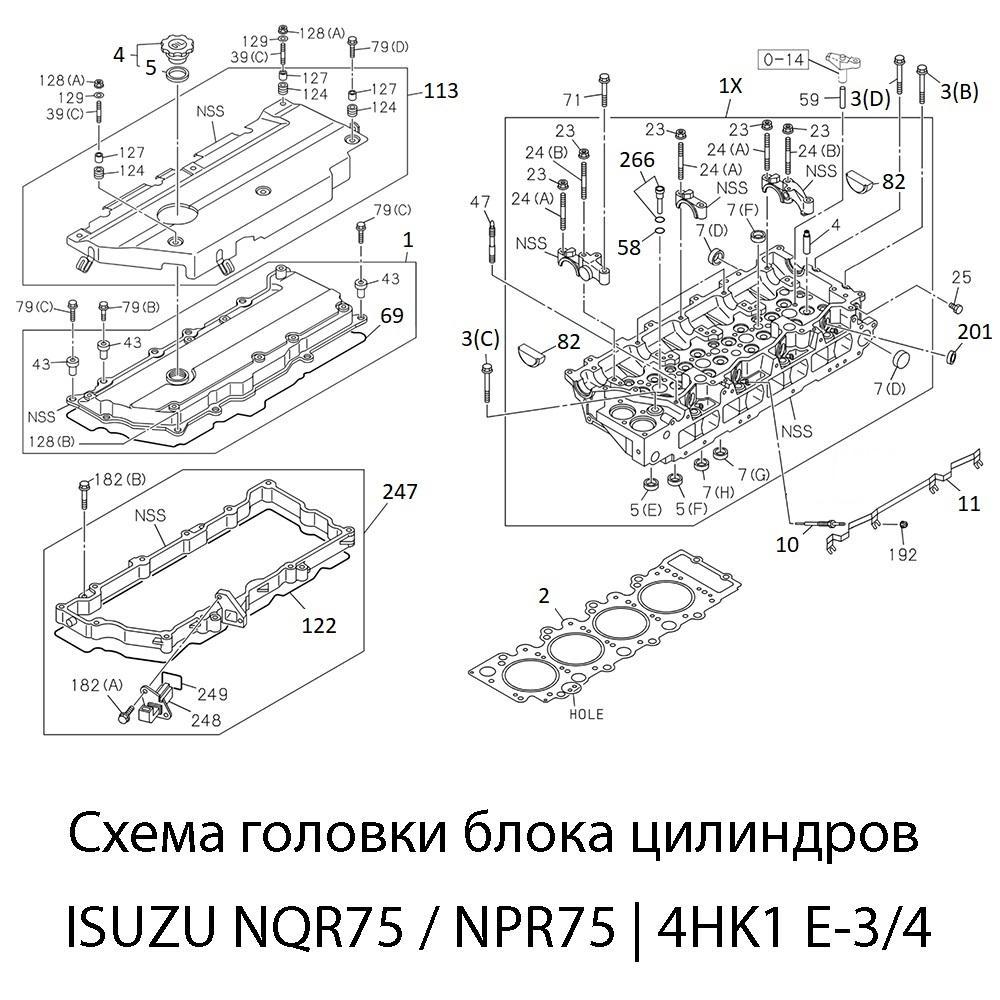

Схема: Головка блока цилиндров (ГБЦ)
39 поз. ▼
Увеличить| № на схеме | Артикул | Название детали | Кол-во |
|---|---|---|---|
| 8980083638 | 1X | Головка блока цилиндров 4HK1 Евро-3 | 1 |
| 8981706190 | Головка блока цилиндров 4HK1 Евро-4 | 1 | |
| 8981706200 | Головка блока цилиндров 4HK1 Евро-5 | 1 | |
| 8973767192 | 4 | Втулка направляющая клапана впускного / выпускного | 16 |
| 8941332075 | 4 | Крышка маслозаливной горловины | 1 |
| 8941236231 | 5 | Прокладка крышки маслозаливной горловины / ID = 32 мм. OD = 40 мм. | 1 |
| 8972269080 | 124 | Резиновая втулка | 6 |
| 8973313612 | 1 | Крышка клапанная | 1 |
| 8943956840 | 43 | Втулка клапанной крышки OD = 22 мм. | 11 |
| 8973313591 | 69 | Прокладка клапанной крышки верхняя | 1 |
| 8973313621 | 247 | Проставка клапанной крышки | 1 |
| 280508450 | 182(B) | Болт М8Х45 мм. | 4 |
| 8973313601 | 122 | Прокладка проставки клапанной крышки | 1 |
| 8943908581 | 248 | Коннектор электрический | 1 |
| 8981638130 | 82 | Заглушка ГБЦ полумесяц | 2 |
| 280508350 | 71 | Болт (M8x35 мм.) | 2 |
| 8970776380 | 3(C) | Болты ГБЦ M14x115 мм. | 18 |
| 8982600050 | |||
| 8943995540 | 3(D) | Болт ГБЦ М10х73 мм. | 1 |
| 8943995550 | 3(B) | Болт ГБЦ М10х43 мм. | 1 |
| 911802080 | 23 | Гайка с упорной площадкой М8 | 10 |
| 8943225132 | 24(A) | Шпилька бугеля распредвала (А) М8х41 L 66 мм. | 8 |
| 8943225122 | 24(B) | Шпилька бугеля распредвала (B) М8х54 L 79 мм. | 2 |
| 491408600 | 47 | Шпилька M8X60 L=72 мм. | 2 |
| 8981706190 | 1X | ГБЦ 4HK1-T NPR75 (E-4) | 1 |
| 8980184620 | 266 | Стакан форсунки + уплотнительное кольцо верхнее | 4 |
| 8976049160 | 58 | Уплотнительное кольцо стакана форсунки нижнее ID = 26,4 мм. | 4 |
| 8973816031 | 59 | Втулка направляющая моста клапанов двигателя | 8 |
| 1096390340 | 201 | Прокладка форсунки топливных трубок OD = 30 мм. | 4 |
| 8943907776 | 10 | Свеча накала | 4 |
| 8973323582 | 11 | Планка свечей накаливания | 1 |
| 8970968210 | 7(A) | Заглушка ГБЦ D=32 мм. | 5 |
| 1096000160 | 7(B) | Заглушка ГБЦ D=25 мм. | 4 |
| 5111290060 | 7(D) | Заглушка ГБЦ D=16 мм. | 5 |
| 9111291280 | 7(E) | Заглушка ГБЦ D=20 мм. | 7 |
| 8980288740 | 5(E) | Седло клапана впускного двигателя (ID=32 OD=38) | 8 |
| 8980288750 | 5(F) | Седло клапана выпускного двигателя (ID=31 OD=38) | 8 |
| 1096390340 | 201 | Кольцо-сальник топливной трубки ГБЦ D=30 мм. | 4 |
| 8980034160 | 25 | Заглушка клапанной крышки M8x10 мм. | 1 |

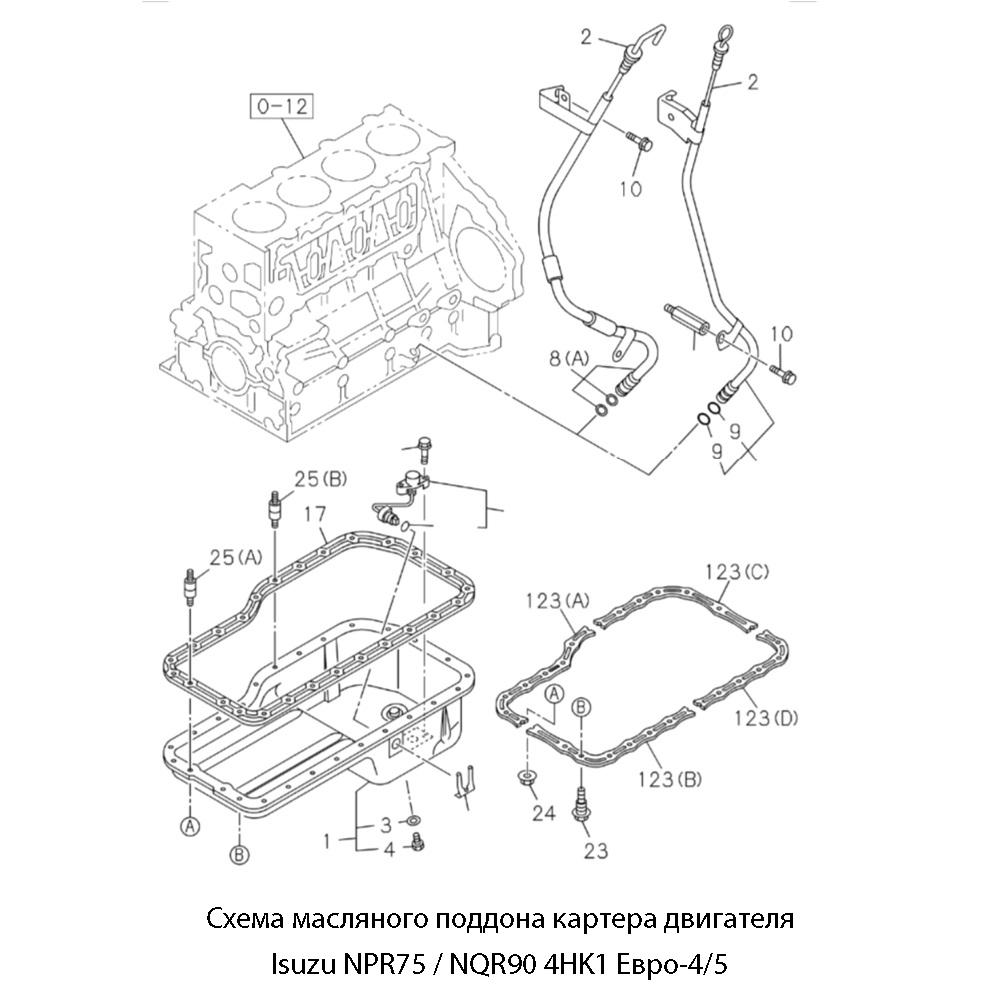

Схема: Масляный поддон картера
16 поз. ▼
Увеличить| № на схеме | Артикул | Название детали | Кол-во |
|---|---|---|---|
| 8981758930 | 2 | Щуп уровня масла | 1 |
| 8981353360 | 8(A) | Трубка щупа | 1 |
| 1096234690 | 9 | Кольцо уплотнительное ID=11 мм. | 2 |
| 8941583280 | 3 | Шайба слива масла ID=14.2 OD=24 | 1 |
| 8941526130 | 4 | Болт слива масла M14x14 | 1 |
| 8981245131 | 1 | Поддон картера двигателя 4HG1 | 1 |
| 8973852490 | 1 | Поддон картера двигателя 4HK1 | 1 |
| 8971869880 | 123(А) | Прокладка поддона картера ДВС наружняя (сегмент A) | 1 |
| 8971869940 | 123(B) | Прокладка поддона картера ДВС наружняя (сегмент B) | 1 |
| 8971869980 | 123(C) | Прокладка поддона картера ДВС наружняя (сегмент C) | 1 |
| 8971870000 | 123(D) | Прокладка поддона картера ДВС наружняя (сегмент D) | 1 |
| 8973643860 | 17 | Прокладка поддона двигателя | 1 |
| 8971903920 | 25(A) | Шпилька поддона (A) M8X16,M8X19 L=39 W/PL | 9 |
| 8971903910 | 25(B) | Шпилька поддона (B) M8X16,M8X17 L=37 W/PL | 1 |
| 8971903900 | 23 | 23(C) | Болт поддона с прокладкой M8X12.8 W/PL | 13 |
| 911801080 | 24 | Гайка M8 | 13 |

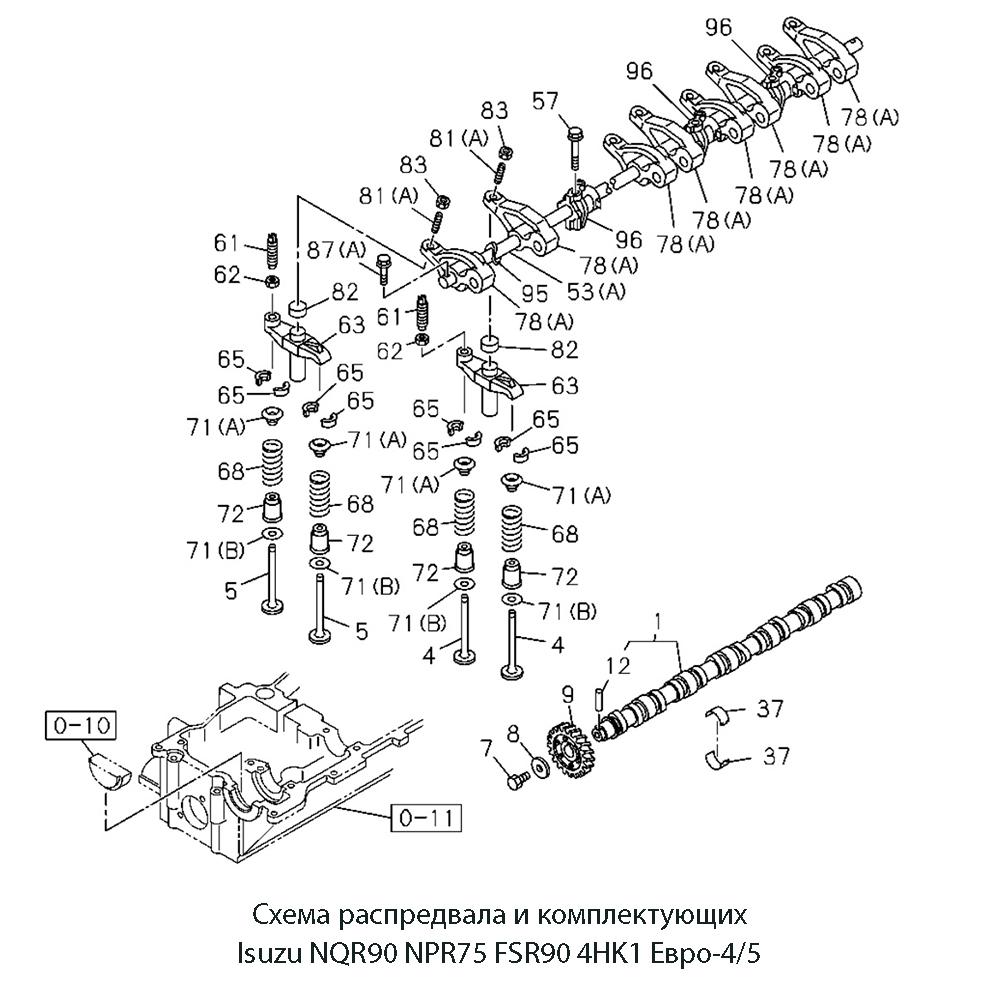

Схема: Распределительный вал и клапаны
20 поз. ▼
Увеличить| № на схеме | Артикул | Название детали | Кол-во |
|---|---|---|---|
| 8973064213 | 78 | Рокер клапана впускного | 4 |
| 8973064243 | 78 | Рокер клапана выпускного | 4 |
| 8943950240 | 81 | Винт (с гайкой) регулировочный коромысла клапана двигателя | 8 |
| 8943948030 | 61 | Болт регулировочный моста клапанов | 8 |
| 8943960152 | 82 | Колпачок клапана (толкателя) двигателя | 8 |
| 5125650040 | 65 | Сухарь клапана | 32 |
| 8943907832 | 71(C) | Тарелка пружины клапана (верхняя) OD=32.8 T=12.75 | 16 |
| 8943914680 | 71(D) | Тарелка пружины клапана (нижняя) ID=14.3 T=1.0 | 16 |
| 8972106820 | 68 | Пружина клапана выпускного (красная метка) | 8 |
| 8973528880 | 68 | Пружина клапана впускного (Синяя метка) | 8 |
| 8973767200 | 72 | Колпачок маслосъёмный | 16 |
| 8972098764 | 5 | Клапан выпускной | 8 |
| 8943958822 | 4 | Клапан впускной | 8 |
| 8972621660 | 1 | Вал распределительный | 1 |
| 8973009722 | 9(A) | Шестерня распредвала малая Z=35 (A) | Только Евро-3 | 1 |
| 8973093272 | 9(B) | Шестерня (Z=35 / Большая) распределительного вала двигателя | 1 |
| 8980189353 | 9 | Шестерня распределительного вала Z=35 | Евро-4/5 | 1 |
| 8943994870 | 12 | Шпонка распредвала OD=7 L=7.5 | 1 |
| 8972134540 | 295 | Штифт установочный шестерни распределительного вала OD=4 L=8 | Только Евро-3 | 2 |
| 8973861890 | 37 | Вкладыши распредвала двигателя | 10 |

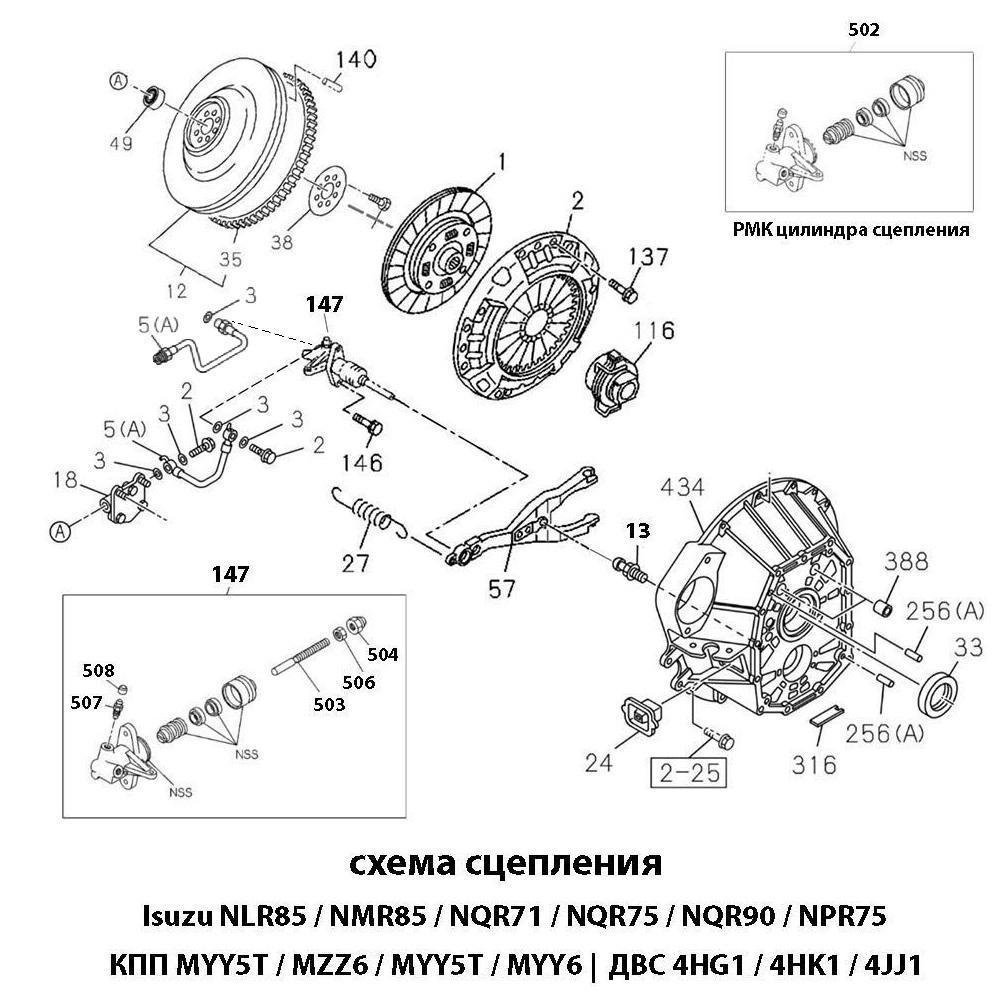

Схема: Сцепление и маховик
36 поз. ▼
Увеличить| № на схеме | Артикул | Название детали | Кол-во |
|---|---|---|---|
| 8970463661 | 35 | Венец маховика 4HK1 /4 HG1 / 4JJ1 | Z=138 | 1 |
| 8973262272 | 12 | Маховик 325mm*138T 8H*15 мм. / 4HK1 | 1 |
| 8973308921 | Маховик 4HG1 | 1 | |
| 8972582390 | 49 | Подшипник маховика первичного вала | 1 |
| 8943974961 | 38 | Пластина подшипника маховика ID=55 мм. OD=110 мм. | 1 |
| 8971780130 | 40 | Болт крепления маховика M16x42 мм. | 8 |
| 8944103610 | 140 | Штифт маховика L = 25 мм. | 2 |
| 8982551401 | 1 | Диск сцепления ведомый (325*210*14*36) / КПП MZZ6 / MYY5T / MYY6 | Isuzu NQR75 / NQR90 / NPR75 | 1 |
| 8982551391 | 1 | Диск сцепления КПП MYY5T (300*190*14) | Isuzu NQR71 / NLR85 / NMR85 | 1 |
| 8970388314 | 2 | Корзина сцепления / Диск нажимной 325 мм. / КПП MZZ6U | MYY5T | Isuzu NQR75 / NQR90 / NPR75 | 2 |
| 8980400930 | 2 | Корзина сцепления / Диск нажимной 300 мм. / КПП MYY5T / MYY6S | Isuzu NQR71 / NLR85 / NMR85 | 1 |
| 280510160 | 10 | Болт крепления корзины сцепления M10x16 | 10 |
| 8972553130 | 116 | Подшипник выжимной КПП MYY5M / MYY5T / MYY6S | 4HG1 / 4HK1 / 4JJ1 (под вал 14шл.) NQR71/75 / NLR85 / NMR85 | 1 |
| 1876101100 | 116 | Подшипник выжимной КПП MZZ6F / MZZ6U | 4HK1 | NPR75 NQR90 | 1 |
| 8980400431 | 147 | Цилиндр сцепления рабочий | Isuzu NLR85 / NMR85 / NQR90 / NPR75 | 1 |
| 8980047801 | 147 | Цилиндр сцепления рабочий | Isuzu NQR71 / NQR75 | 1 |
| 286508300 | 146 | Болт фиксации рабочего цилиндра сцепления M8x30 мм. | 2 |
| 8980253130 | 27 | Пружина возвратная вилки сцепления | 1 |
| 8972553030 | 57 | Вилка включения сцепления КПП MYY5T / MZZ6 / MYY5T / MYY6 | 1 |
| 8980140050 | 2 | Болт крепления шланга | 1 |
| 9095714100 | 3 | Кольцо уплотнительное шланга сцепления рабочего цилиндра ID=10.2 OD=16.0 | Isuzu NLR85 / NMR85 / NQR90 / NPR75 | 4 |
| 9099208731 | 3 | Кольцо уплотнительное шланга сцепления рабочего цилиндра | Isuzu NQR71 / NQR75 | 1 |
| 8980776112 | 5(A) | Шланг сцепления (рабочего цилиндра) | 1 |
| 8970641081 | 5(A) | Шланг сцепления (рабочего цилиндра) | Isuzu NQR71 / NQR75 | 1 |
| 8980776101 | 18 | Демпфер шланга сцепления | 1 |
| 8972553851 | 13 | Опора вилки сцепления (шар-ось) | 1 |
| 8972370996 | 434 | Картер сцепления (колокол) Isuzu КПП MYY5T/MYY6S | 1 |
| 8972552010 | 24 | Пыльник рычага-вилки переключения передач | 1 |
| 8972413262 | 388 | Втулка корпуса кпп MYY5T / MZZ6 / MYY5T / MYY6 к оси вилки переключения | 2 |
| 8972535500 | 33 | Сальник КПП MYY5T / MZZ6 / MYY5T / MYY6 первичного вала (40х54х7) | 1 |
| 5878312040 | 502 | Ремкомплект рабочего цилиндра сцепления | 1 |
| 8980611490 | 504 | Гайка рабочего цилиндра сцепления | 1 |
| 911115100 | 506 | Гайка M10 | 1 |
| 8980611320 | 503 | Шток рабочего цилиндра сцепления | 1 |
| 8980204770 | 507 | Болт-штуцер M8X16.5 / 10 мм. | 1 |
| 8979406380 | 508 | Заглушка штуцера OD=10 мм. | 1 |

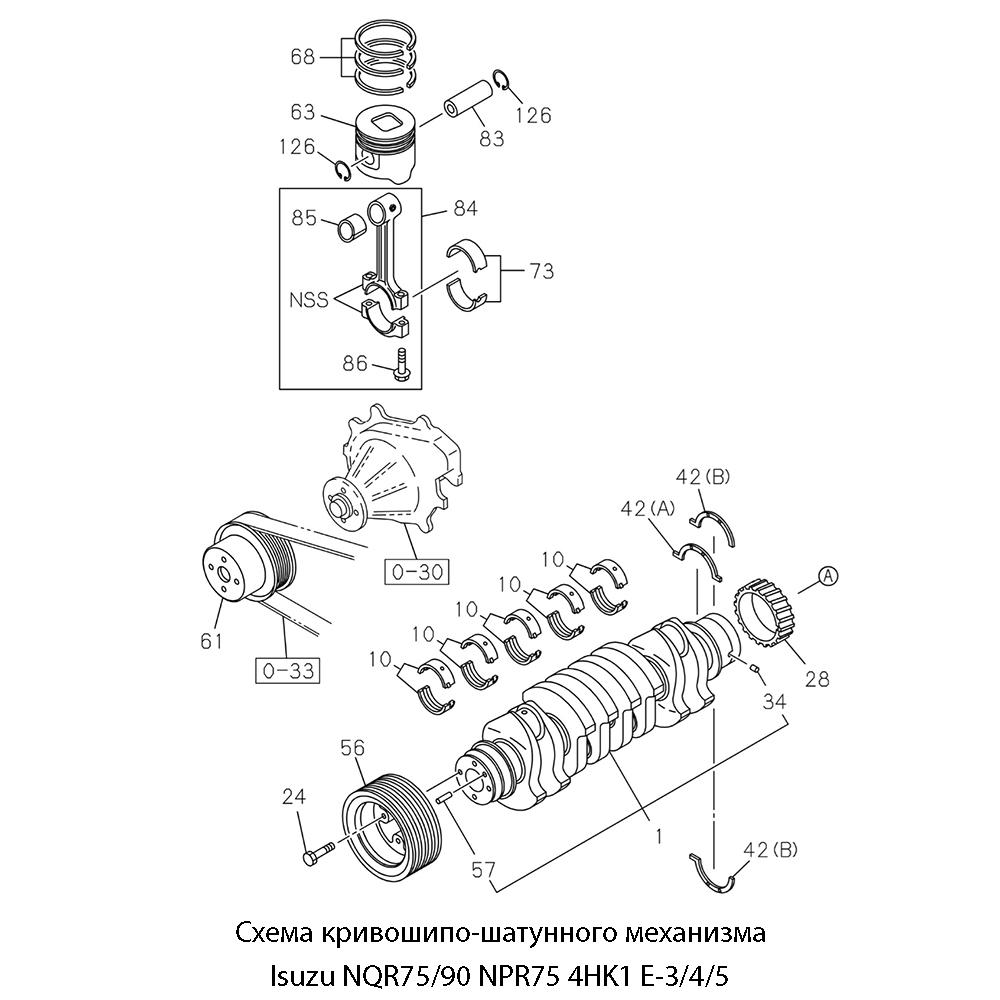

Схема: Кривошипно-шатунный механизм
56 поз. ▼
Увеличить| № на схеме | Артикул | Название детали | Кол-во |
|---|---|---|---|
| 8973308921 | 12 | Маховик Isuzu NQR71 4HG1 Е-2 | 1 |
| 8973262272 | Маховик Isuzu NQR75/90 NPR75 4HK1 Е-3/4/5 | 1 | |
| 8976024632 | Маховик Isuzu FVR34 6HK1 Е-3/4/5 | 1 | |
| 8943967841 | 35 | Венец маховика Z=140 6HK1 Е-3/4/5 | 1 |
| 9081510220 | 36 | Шпонка 6HK1 Е-3/4/5 OD=10 L=22 мм. | 2 |
| 9091801550 | 108 | Кольцо OD=59.2 мм. | 1 |
| 8972582390 | 49 | Подшипник маховика первичного вала | коленвала | 1 |
| 8971780130 | 40 | Болт M16X42 мм. | 8 |
| 8943974961 | 38 | Пластина подшипника маховика ID=55 мм. OD=110 мм. 4HG1/4HK1/6HK1 ALL | 1 |
| 8972190540 | 68 | Кольца поршневые STD 4HG1/4HK1/6HK1 | 4 - На 4-ех цилиндровый ДВС |
| 8980401250 | 68 | Кольца поршневые STD 4HG1/4HK1/6HK1 | 6 - На 6-ти цилиндровый ДВС |
| 8972190321 | 63 | Поршень 4HG1 | 4 |
| 8976028000 | Поршень 4HK1/6HK1 Евро-3/4 | 4 - На 4-ех цилиндровый ДВС | |
| 8980411412 | 6 - На 6-ти цилиндровый ДВС | ||
| 8982153070 | Поршень 4HK1/6HK1 Евро-5 | 4 - На 4-ех цилиндровый ДВС | |
| 8943187982 | 126 | Кольцо стопорное пальца OD=38.8 мм. 4HG1 | 8 |
| 1095870811 | Кольцо стопорное пальца OD=43.7 мм. 4HK1 Евро-3/4/5 | 8 - На 4-ех цилиндровый ДВС | |
| 8980068280 | 12 - На 6-ти цилиндровый ДВС | ||
| 8943965891 | 83 | Пальцы поршня 4HG1 | 4 |
| 8943967311 | Палец поршня 4HK1/6HK1 Евро-3/4/5 | 4 - На 4-ех цилиндровый ДВС | |
| 8980188631 | 6 - На 6-ти цилиндровый ДВС | ||
| 8971350327 | 84 | Шатун в сборе 4HG1 | 4 |
| 8980184253 | Шатун в сборе 4HK1/6HK1 Евро-3/4/5 | 4 - На 4-ех цилиндровый ДВС | |
| 1122510360 | 85 | Втулка шатунная 4HG1 | 4 |
| 8943917941 | Втулка шатунная 4HK1/6HK1 Евро-3/4/5 | 4 - На 4-ех цилиндровый ДВС | |
| 1122350350 | 86 | Болт M13X57 мм. | 8 |
| 8970458000 | 73 | Вкладыши шатунные (пара) STD 4HG1 | 4 |
| 8980554800 | Вкладыши шатунные (пара) STD 4HK1/6HK1 Евро-3/4/5 | Green | 4 - На 4-ех цилиндровый ДВС | |
| 8976163580 | 6 - На 6-ти цилиндровый ДВС | ||
| 8971751270 | 74 | Вкладыши шатунные (пара) 0,25 мм. 4HG1 | 4 |
| 8980554790 | Вкладыши шатунные (пара) 0,25 мм. 4HK1/6HK1 Евро-3/4/5 | Yellow | 4 - На 4-ех цилиндровый ДВС | |
| 8976163590 | 6 - На 6-ти цилиндровый ДВС | ||
| 8971751280 | 75 | Вкладыши шатунные (пара) 0,5 мм. 4HK1 Евро-3 | 4 |
| 8971747573 | 61 | Шкив помпы 4HG1 | 1 |
| 8973643961 | Шкив помпы 4HK1 Евро-3/4/5 | 1 | |
| 8980033841 | |||
| 8971129815 | 1 | Коленвал 4HG1 | 1 |
| 8980292702 | Коленвал 4HK1 Евро-3/4/5 | 1 | |
| 8943943424 | |||
| 8976030040 | Коленвал 6HK1 Евро-3/4/5 | 1 | |
| 8976136961 | 20 | Демпфер шкива коленвала 6HK1 Е-4/5 | 1 |
| 8973865480 | 42(A) | Полукольцо упорное коленвала (A) 4HG1/4HK1/6HK1 ALL | 1 |
| 8973865490 | 42(B) | Полукольцо упорное коленвала (B) 4HG1/4HK1/6HK1 ALL | 2 |
| 8971096261 | 28 - 4HG1/4HK | Шестерня коленвала Z=42 4HG1/4HK/6HK1 ALL | 1 |
| 8943943424 | 28(A) - 6HK1 | ||
| 8943969542 | 28(B) | Шестерня коленвала Z=41 6HK1 Е-4/5 | 1 |
| 9098786260 | 34 | Шпонка OD=5 L=6 мм. | 1 |
| 8972220313 | 56 | Шкив коленчатого вала 4HG1 / 4HK1 Евро-3 | 1 |
| 8980040243 | Шкив коленчатого вала 4HK1 Евро-4/5 | 1 | |
| 8970287330 | 24 | Болт M16X42 мм. | 4 |
| 9081508200 | 57 | Шпонка OD=8 L=20 мм. 4HG1 / 4HK1 Евро-3/4/5 | 2 |
| 8943911560 | Шпонка OD=8 L=16 мм. 6HK1 ALL | 1 | |
| 8976069440 | 18 | Шкив коленвала 6HK1 ALL | 1 |
| 8973720761 | 10 | Комплект коренных вкладышей (пара) STD | Blue | 5 - На 4-ех цилиндровый ДВС |
| 8973720771 | Комплект коренных вкладышей (пара) 0,25 мм. | Black | 5 - На 4-ех цилиндровый ДВС | |
| 8973720781 | Комплект коренных вкладышей (пара) 0,5 мм. | Brown | 5 - На 4-ех цилиндровый ДВС |

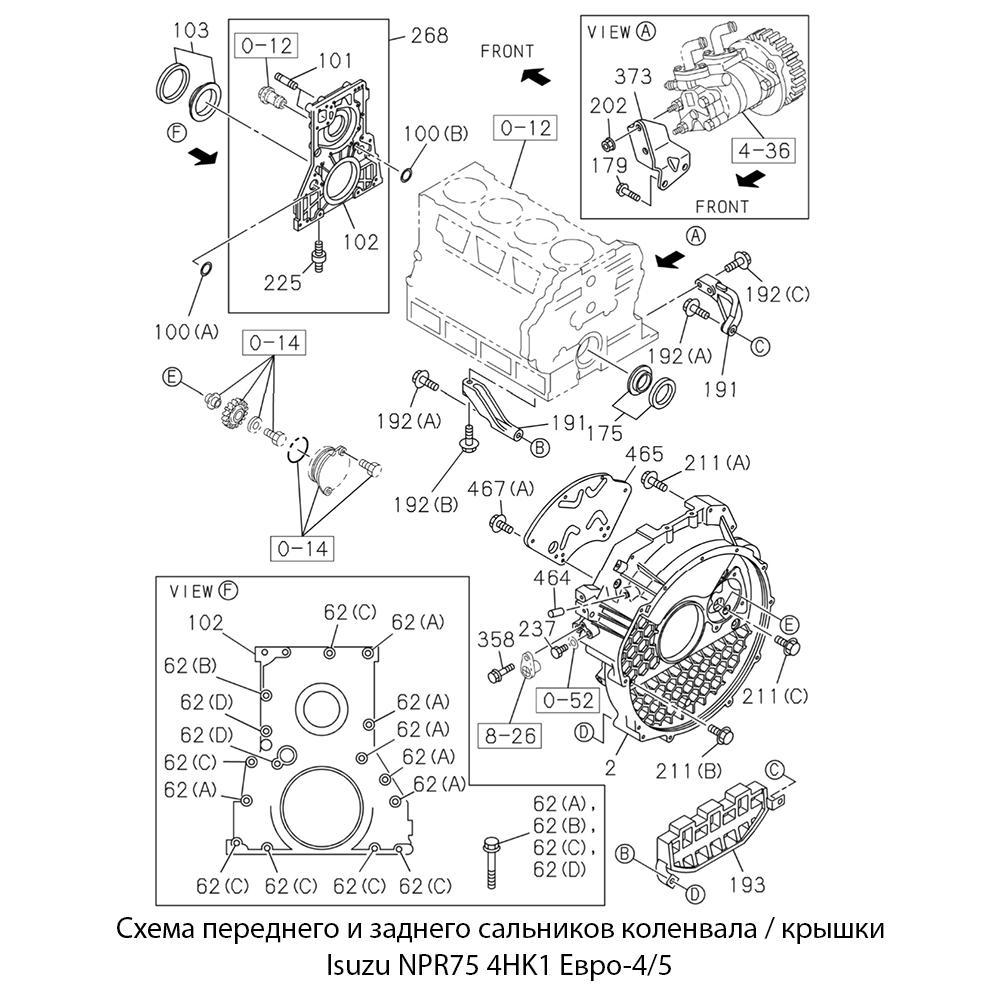

Схема: Передняя крышка двигателя и сальники
18 поз. ▼
Увеличить| № на схеме | Артикул | Название детали | Кол-во |
|---|---|---|---|
| 8972594160 | 268 | Крышка двигателя передняя с сальником | 4HG1 | 1 |
| 8980399311 | Крышка двигателя передняя с сальником | 4HK1 | 1 | |
| 8973297800 | 103 | Сальник (ID=109 OD=137 мм) коленвала передний | 1 |
| 8970285410 | 101 | Шпилька LOWER M8X18 L=29 мм. | 4HG1 | 1 |
| 410108180 | Шпилька UPPER M8X18 L=30 мм. | 4HK1 | 1 | |
| 8970949433 | 102 | Крышка двигателя передняя | 4HG1 | 1 |
| 8980399321 | Крышка двигателя передняя | 4HK1 | ||
| 8971903920 | 223 - 4HG1 | Шпилька с резиновыми втулками M8X16,M8X19 L=39 мм. W/PL | 3 |
| 8970287481 | 100(A) | Кольцо уплотнительное ID=35.1 мм. | 1 |
| 9095613180 | 100(B) | Кольцо уплотнительное ID=17.8 мм. | 1 |
| 8976023790 | 175 | Сальник (ID=104 OD=139 мм) коленвала задний | 1 |
| 286508250 | 62(A) - NPR75 | NQR75 | NQR71 | Болт M8X25 мм. | 6 |
| 286508350 | 62(B) - NQR71 | NQR75 | Болт M8X35 мм. | 5 - 4 HG1 |
| 1090440721 | 62(A) - NQR90 | Болт M8X65 мм. | 3 - 4 HG1 |
| 286508300 | 62(D) - NQR71 | NQR75 | Болт M8X30 мм. | 1 |
| 8973649015 | 2 | Крышка ДВС задняя (кожух маховика) | 4HK1 | 1 |
| 8973638230 | 465 | Пластина | 4HK1 | 1 |
| 8972595361 | 193 | Проставка | 4HK1 | 1 |

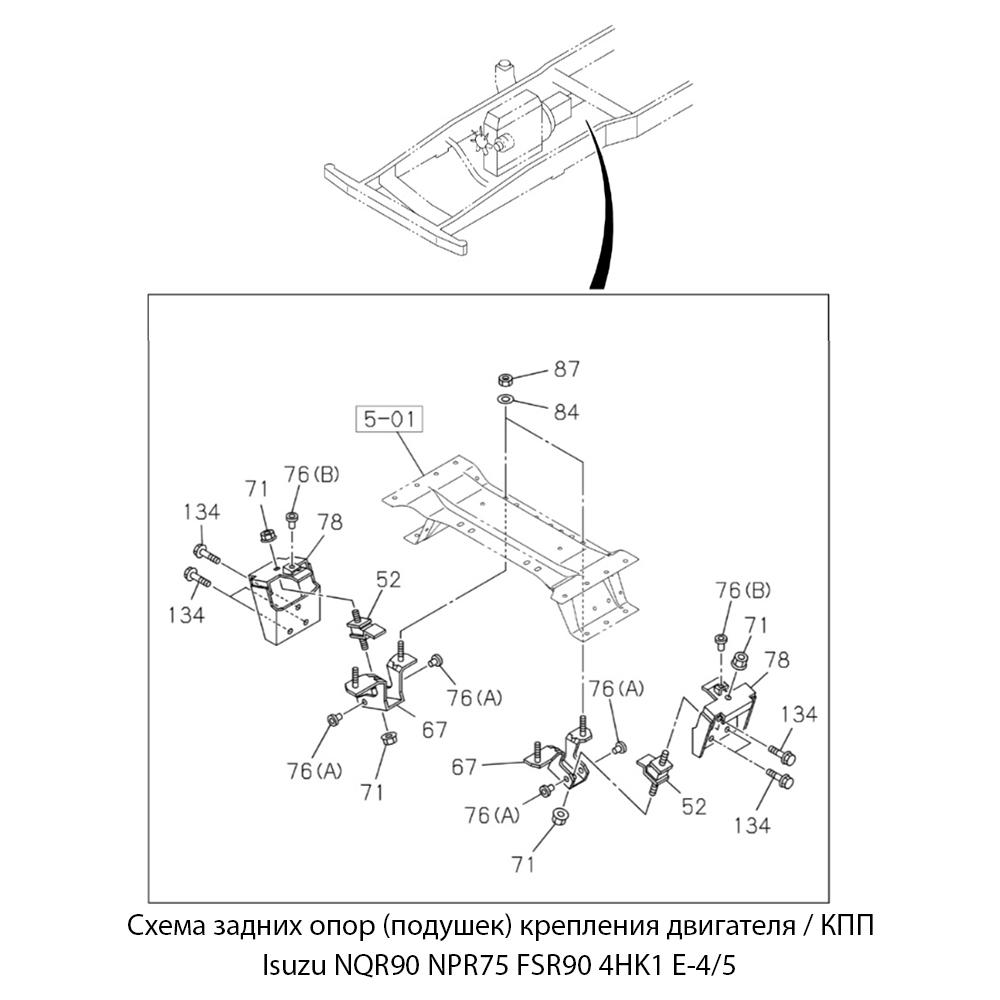

Схема: Подушки двигателя
17 поз. ▼
Увеличить| № на схеме | Артикул | Название детали | Кол-во |
|---|---|---|---|
| 8972016710 | 1 | Подушка двигателя (Левая) | 4HG1 Евро-2 | 1 |
| 8972016690 | Подушка двигателя (Правая) | 4HG1 Евро-2 | 1 | |
| 8971874170 | Подушка двигателя (Левая) | 4HK1 Евро-3 | 1 | |
| 8971874160 | Подушка двигателя (Правая) | 4HK1 Евро-3 | 1 | |
| 8982036330 | Подушка двигателя (Левая) | 4HK1 Евро-4/5 | 1 | |
| 8982036340 | Подушка двигателя (Правая) | 4HK1 Евро-4/5 | 1 | |
| 8941119031 | 52 | Подушка двигателя задняя КПП (Левая / Правая) | 2 |
| 8972286692 | 2 | Кронштейны передних подушек двигателя | 4HG1 Евро-2 | 4HK1 Евро-3/4/5 | 2 |
| 8973255621 | 78 | Кронштейн верхний левый задней подушки двигателя / КПП | 4HG1 Евро-2 | 1 |
| 8973255631 | Кронштейн верхний правый задней подушки двигателя / КПП | 4HG1 Евро-2 | 1 | |
| 8973255641 | Кронштейн верхний левый задней подушки двигателя / КПП | 4HK1 Евро-3 | 1 | |
| 8973255651 | Кронштейн верхний правый задней подушки двигателя / КПП | 4HK1 Евро-3 | 1 | |
| 8972557561 | Кронштейн верхний левый / правый задней подушки двигателя / КПП | 4HK1 Евро-4/5 | 2 | |
| 8973719181 | 67 | Кронштейн нижний левый задней подушки двигателя / КПП | 4HG1 Евро-2 | 4HK1 Евро-3 | 1 |
| 8973255671 | Кронштейн нижний правый задней подушки двигателя / КПП | 4HG1 Евро-2 | 4HK1 Евро-3 | 1 | |
| 8972557761 | Кронштейн нижний левый задней подушки двигателя / КПП | 4HK1 Евро-4/5 | 1 | |
| 8972557781 | Кронштейн нижний правый задней подушки двигателя / КПП | 4HK1 Евро-4/5 | 1 |

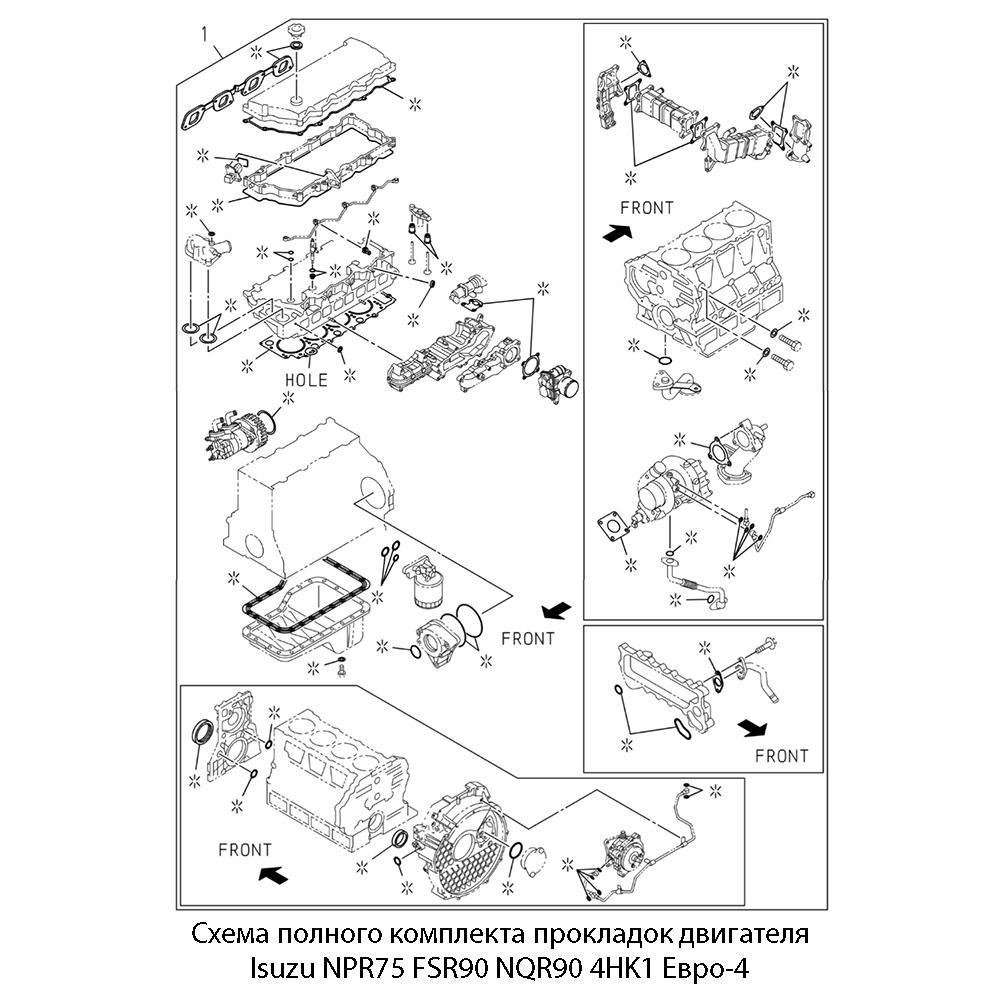

Схема: Прокладки двигателя (полный набор)
3 поз. ▼
Увеличить| № на схеме | Артикул | Название детали | Кол-во |
|---|---|---|---|
| 5878179421 | 1 | Набор прокладок двигателя (Полный | ГБЦ Т=1,475 | Без отверстий) | 1 |
| 5878179431 | Набор прокладок двигателя (Полный | ГБЦ Т=1,525 | 1 отверстие) | 1 | |
| 5878179441 | Набор прокладок двигателя (Полный | ГБЦ Т=1,575 | 2 отверстия) | 1 |
