Isuzu NQR71 Евро-2 | NQR75 Евро-3:
На схеме, приложенной к фотографии, эта автозапчасть отмечена цифрой № 115(C).
Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.
| Номера деталей |
Номер на схеме |
Название детали |
Количество необходимое для установки, шт. |
| 8973814550 |
2 |
Прокладка между переходником турбины и приемной трубой выхлопной системы |
1 |
| 8970961921 |
36 |
Гайка приемной трубы |
3 |
| 8972564151 |
1(А) |
Труба глушителя приемная с гофрой NQR71 4HG1 |
1 |
| 8973652271 |
Труба глушителя приемная с гофрой NQR75 4HK1 |
1 |
| 8970806940 |
75(B) |
Резиновый подвес приемной трубы глушителя NQR75 |
1 |
| 8972144330 |
168(H) |
Кронштейн |
1 |
| 8973731080 |
5 |
Прокладка горного тормоза |
2 |
| 8980566730 |
1 |
Горный тормоз двигателя |
1 |
| 0108058700 |
6 |
Болт крепления горного тормоза M8x1,25 мм. L=70 мм. |
4 |
| 5095000120 |
7 |
Шайба болта горного тормоза ID=8.4 T=1.4 |
4 |
9091104080
0911105080 |
8 |
Гайка M8x1,25 мм. |
4 |
| 8971857980 |
25 |
Труба соединительная от горного тормоза к глушителю NQR75 |
1 |
| 8943283520 |
14 |
Прокладка глушителя (2 отверстия) |
3 |
| 8944572781 |
115(C) |
Резиновая втулка крепления бочки глушителя (Верхняя) |
2 |
| 8944572771 |
115(D) |
Резиновая втулка крепления бочки глушителя (Нижняя) |
2 |
| 8971145641 |
12 |
Глушитель выхлопной системы (Бочка) NQR71 4HG1 |
1 |
| 8972224891 |
Глушитель выхлопной системы (Бочка) NQR75 4HK1 |
1 |
| 8972072240 |
112 | 385(C) |
Кронштейн глушителя (бочки) |
2 |
| 8980118180 |
126(1) |
Глушитель-труба (задняя часть) |
1 |
| 8972295860 |
143 |
Подушка крепления трубы глушителя (задняя часть за мостом) |
1 |
Isuzu NPR75 Евро-4/5:
На схеме, приложенной в блоке с фото, данная автозапчасть обозначена цифрой № 115(B)
Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.

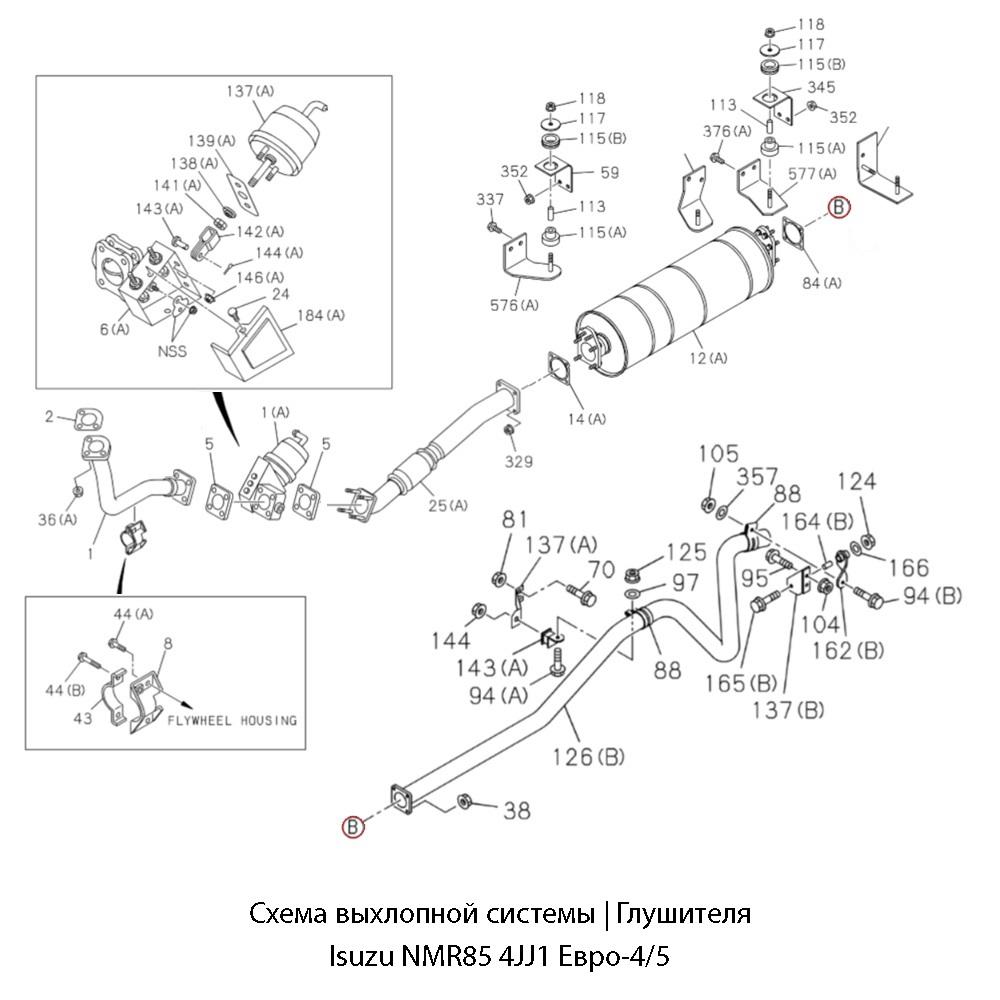

Isuzu NLR85 / NMR85 Евро-4/5:
На схеме, приложенной в блоке с фото, данная автозапчасть обозначена цифрами № 115(B)
Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.
| Номера деталей |
Номер на схеме |
Название детали |
Количество необходимое для установки, шт. |
| 8973845900 |
2 |
Прокладка глушителя (приёмной трубы) |
1 |
| 8980759660 |
1 |
Труба приемная глушителя |
1 |
| 8970961921 |
36(A) |
Гайка M10 крепления приемной трубы |
3 |
| 8980278053 |
25(A) |
Труба глушителя средняя часть (с гофрой) |
1 |
| 8973512001 |
43 |
Хомут-кронштейн (Внутренний) крепления приемной трубы |
1 |
| 8980260630 |
8 |
Хомут-кронштейн (Внешний) крепления приемной трубы |
1 |
| 0286510300 |
44(B) |
Болт M10x30 мм крепления хомута приемной трубы |
1 |
| 0281510250 |
44(A) |
Болт M10x25 мм крепления хомута приемной трубы |
1 |
| 0911801080 |
329 |
Гайка крепления труб глушителя |
4 |
| 8973731080 |
14(A) и 84(A) |
Прокладка ID=64 мм. между банкой глушителя и трубами выхлопной системы |
2 |
| 8981199942 |
12(A) |
Глушитель (Бочка) выхлопной системы |
1 |
| 8944572771 |
115(A) |
Втулка (Резиновая) крепления бочки глушителя (Нижняя) |
2 |
| 8944572781 |
115(B) |
Втулка (Резиновая) крепления бочки глушителя (Верхняя) |
2 |
| 8981204720 |
126(B) |
Труба глушителя (задняя часть) |
1 |
| 8980347670 |
143(A) |
Подушка-кронштейн крепления задней трубы глушителя |
1 |
| 8980347650 |
162(B) |
Кронштейн крепления трубы глушителя (с резиновой втулкой) |
1 |
| 8973731580 |
88 |
Хомут-кронштейн трубы глушителя ID=65 мм. |
2 |
