Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.

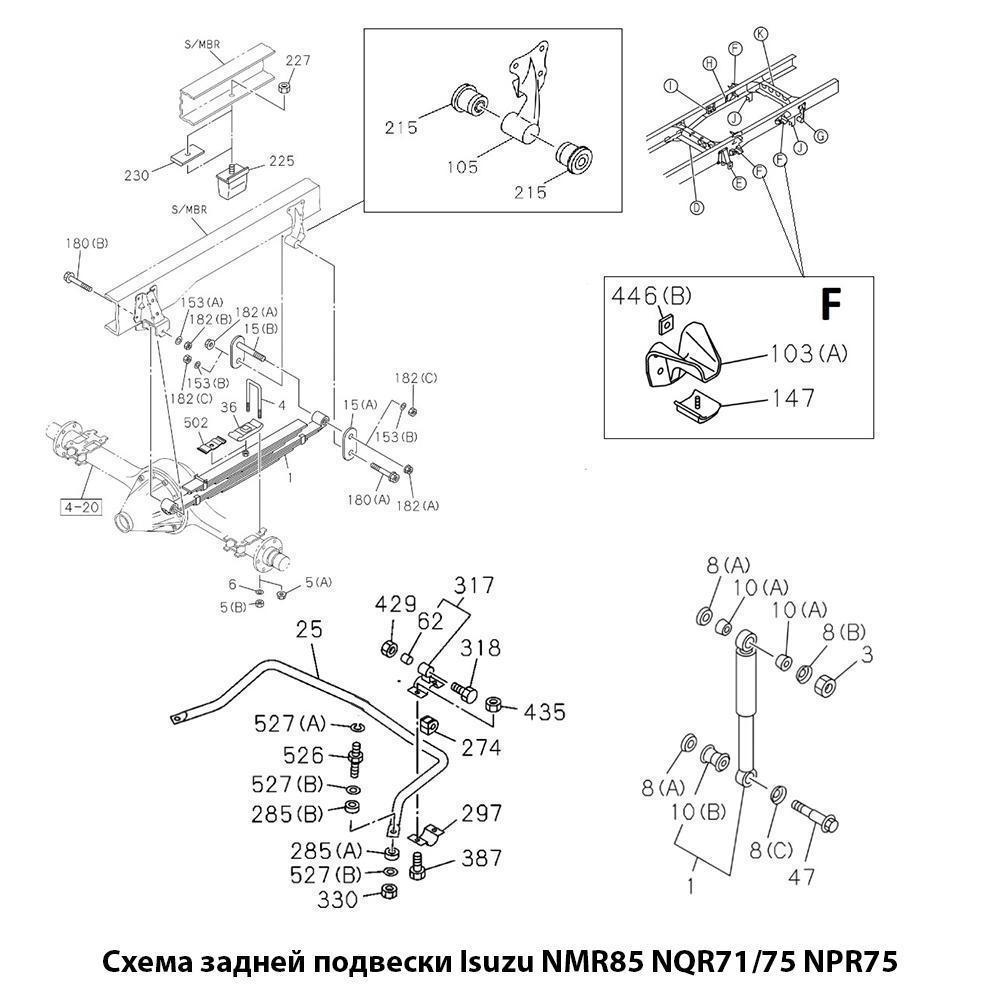

Схема задней подвески Isuzu NMR85 | NQR71/75 NPR75:
На схемах втулки обозначены цифрами № 10 (А):
Задняя подвеска - рессоры,стабилизатор и амортизаторы Isuzu NMR85 | NQR71/75 и NPR75:
| Артикул |
Номер на схеме |
Название детали |
Количество необходимое для установки |
| 8971223820 |
1 |
Рессора задняя | Для Isuzu NQR71/75 |
2 |
| 8980799020 | 8982395140 |
1 |
Рессора задняя | Для Isuzu NPR75 |
2 |
| 8980223730 |
1 |
Рессора задняя | Для Isuzu NMR85 |
2 |
| 8980114880 |
180 (B) |
Болт крепления задней рессоры переднего уха | М18х130 мм. Для Isuzu NQR71/75 NPR75
* У Isuzu NMR85 вместо этого болта стоит болт № 180 (A) |
2 |
| 8973601100 |
180 (A) |
Болт крепления задней рессоры заднего уха | М16х122 мм.
* У Isuzu NMR85 данный болт крепит и переднее ухо. |
2 |
| 8973600110 |
15 (B) |
Серьга задней рессоры для |
2 |
| 8941185113 |
15 (А) |
Пластина серьги задней рессоры |
2 |
| 1513711733 |
4 |
Стремянка задней рессоры Для Isuzu NQR71/75 NPR75 |
4 |
| 8941279233 |
4 |
Стремянка задней рессоры Для Isuzu NMR85 |
4 |
| 8943794701 |
225 |
Отбойник задней рессоры Для Isuzu NQR71/75 NPR75 |
2 |
| 8980215540 |
225 |
Отбойник задней рессоры Для Isuzu NMR85 |
2 |
Кронштейн крепления заднего уха задней рессоры Isuzu NMR85 | NQR71/75 и NPR75:
| Артикул |
Номер на схеме |
Название детали |
Количество необходимое для установки |
| 8941185881 |
215 |
Сайлентблок кронштейна крепления заднего уха задней рессоры / Внутренний диаметр под болт d=16 мм. |
4 |
| 8980324880 |
105 |
Кронштейн левый |
1 |
| 8980324890 |
105 |
Кронштейн правый |
1 |
Отбойники задней рессоры - малые:
| Артикул |
Номер на схеме |
Название детали |
Количество необходимое для установки |
| 8972237480 |
103 (A) |
Кронштейн крепления отбойника |
4 |
| 8972543870 |
147 |
Отбойник задней рессоры малый |
4 |
Задний стабилизатор Isuzu NQR71/75 и NPR75:
| Артикул |
Номер на схеме |
Название детали |
Количество необходимое для установки |
| 8980672390 |
25 |
Стабилизатор |
1 |
| 8944407930 |
274 |
Втулка заднего стабилизатора D=30 мм. центральная |
2 |
| 8970895560 |
285 (А) |
Втулка заднего стабилизатора нижняя |
2 |
| 8970895570 |
285 (В) |
Втулка заднего стабилизатора верхняя |
2 |
Задние амортизаторы Isuzu NMR85 | NQR71/75 и NPR75:
| Номер на схеме |
Артикул |
Название детали |
Количество необходимое для установки |
| 8972536622 |
1 |
Амортизатор задний Для Isuzu NQR71/75 NPR75 |
2 |
| 8983024730 |
1 |
Амортизатор задний Для Isuzu NMR85 |
2 |
| 9516310140 |
10 (А) |
Втулка амортизатора заднего / верхнее ухо / половинка |
4 |
| 8943821490 |
10 (В) |
Втулка амортизатора заднего / нижнее ухо / половинка |
4 |
| 0280510160 |
47 |
Болт |
2 |
Hino-300 двс N04C Евро-3 Ш/К:
На схеме, приложенной в блоке с фото, данная автозапчасть обозначена цифрой № 48510N.
Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.
| Номера деталей |
Номер на схеме |
Название детали |
Количество необходимое для установки, шт. |

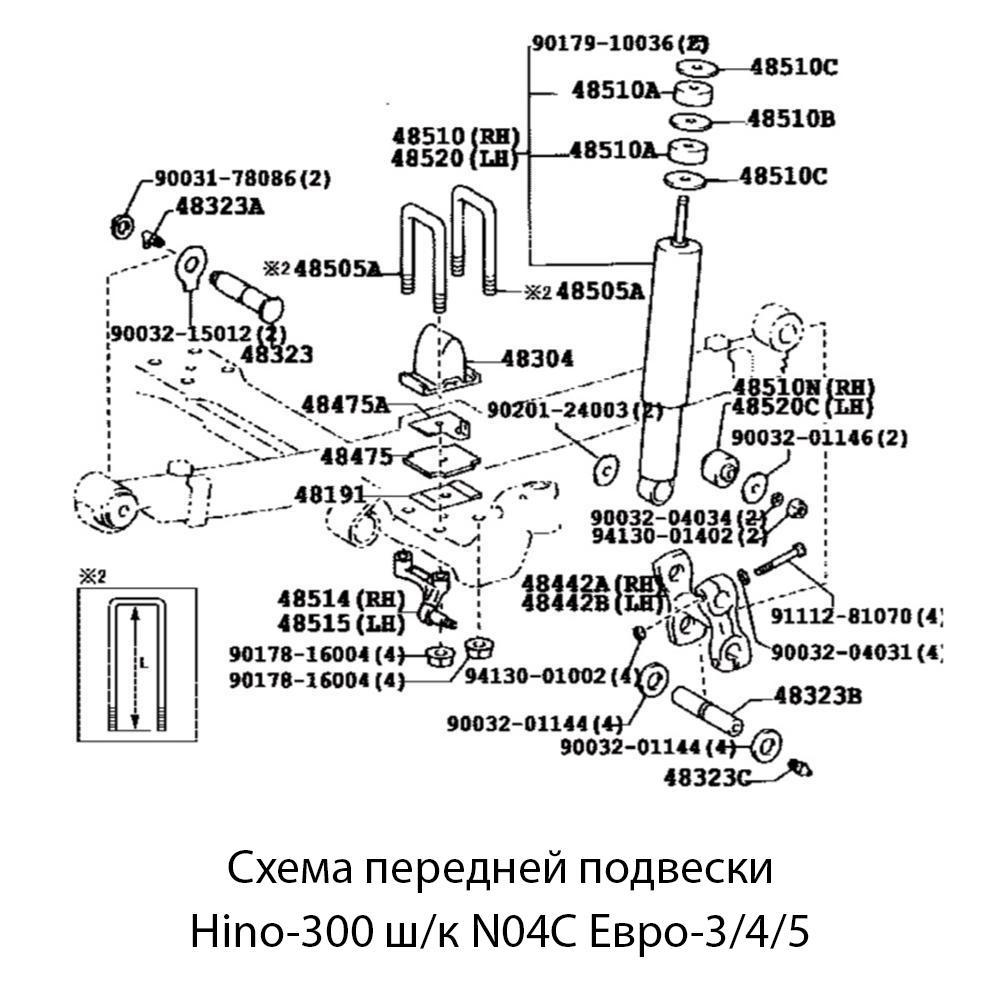

| Схема переднего амортизатора и крепления рессоры: |
| 4851189215 |
48520 / 48510 |
Амортизатор левый / правый |
2 |
| 9094801031 |
48510A |
Втулка переднего амортизатора верхнего штока |
4 |
| 9038519011 |
48510N |
Втулка переднего амортизатора нижнего уха |
4 |
9011716065
9011716073
9011716075
9011716082 |
48505A |
Стремянка передней рессоры |
4 |
| 484232430 |
48323 |
Палец передней рессоры (Переднего уха) |
2 |
| 484232440 |
48323B |
Палец передней рессоры (Заднего уха и серьги) |
4 |
| 480411261 |
48442B |
Серьга заднего уха передней рессоры / Левая |
1 |
| 480411251 |
48442A |
Серьга заднего уха передней рессоры / Правая |
1 |
| 493421191 |
48443A |
Пластина |
2 |
| 4851537030 |
48515 |
Кронштейн амортизатора левого |
1 |
| 4851437020 |
48514 |
Кронштейн амортизатора правого |
1 |
| 483041230 |
48304 |
Отбойник передней рессоры |
2 |
