| Номера деталей |

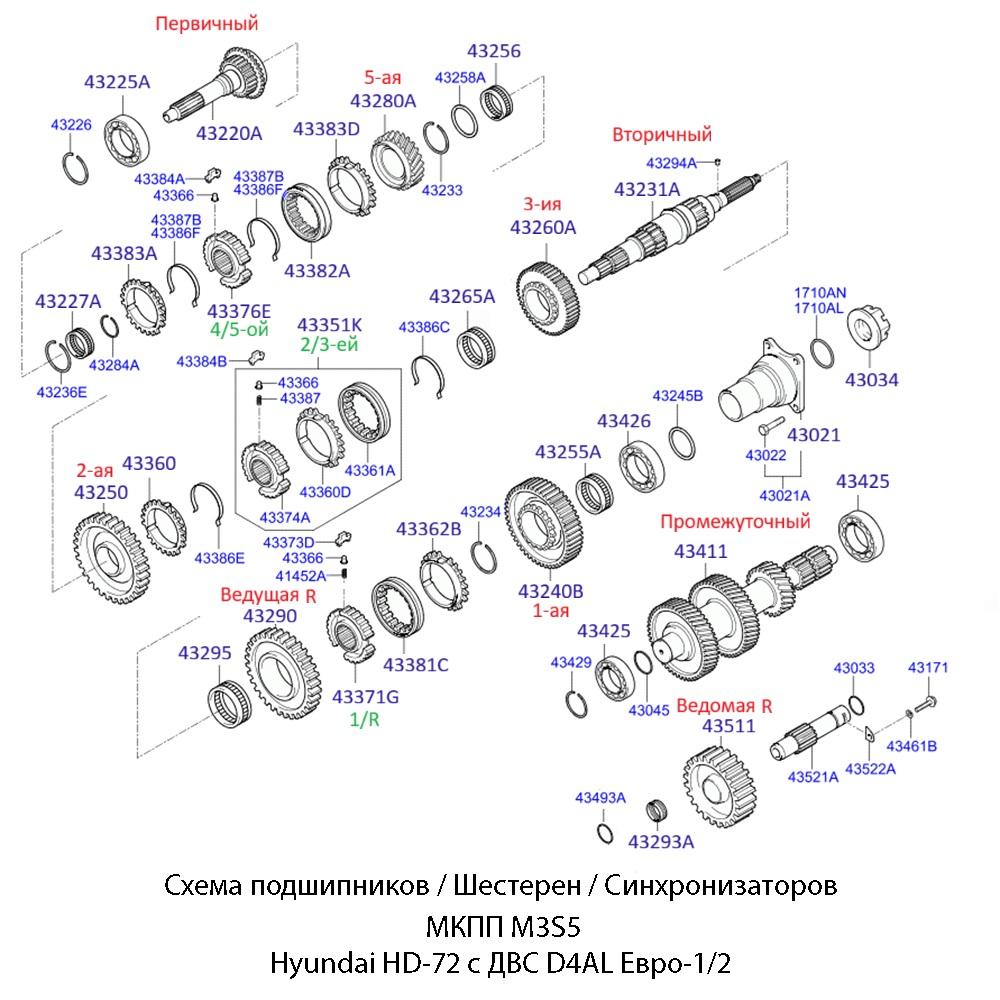

Номер на схеме |
Название детали |
Количество необходимое для установки, шт. |
| 4322545000 |
43225A |

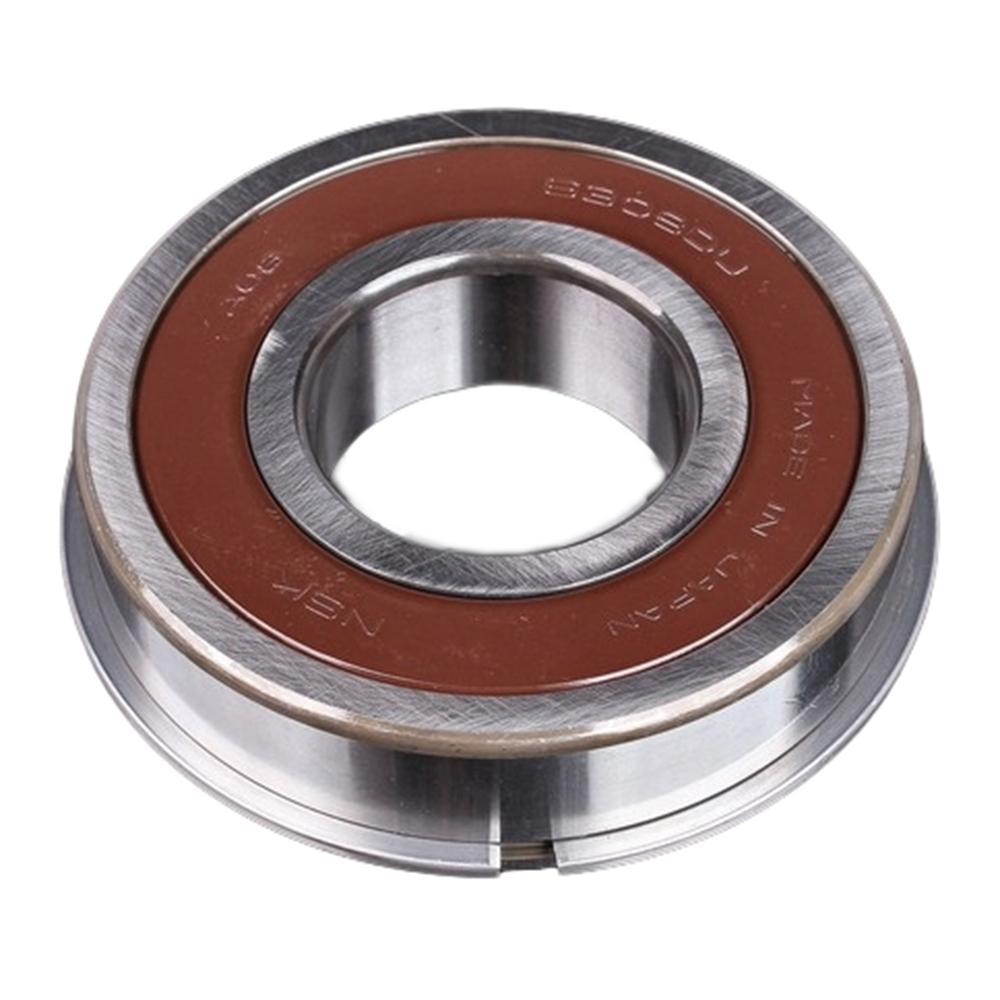

Подшипник первичного вала закрытый с проточкой и кольцом | 6308 |
1 |
| 4322045200 |
43220A |
Вал первичный |
1 |
| 4322645000 |
43226 |
Кольцо стопорное подшипника первичного вала |
1 |
| 4322745200 |
43227A |
Подшипник игольчатый между первичным и вторичным валом |
1 |
|
|
43387B
43386E
|
Кольцо стопорное ступицы-муфты синхронизатора 2/3/4/5 передачи M3S5 | M035S5 |
4 |
| 4338345000A |
43383A |
Кольцо синхронизатора 4/5 передачи |
2 |
|
|
43386F |
Кольцо стопорное пружинное КПП (1/R/4/5 перед) |
4 |
| 4337645000 |
43376E |
Ступица-шестерня муфты синхронизатора 4/5-ой передачи |
1 |
| 4338245000 |
43382A |
Муфта синхронизатора 4/5-ой передачи |
1 |
| 4328045210 |
43280A |
Шестерня КПП 5-ой передачи |
1 |
| 4325845000 |
43258A |
Шайба упорная |
1 |
4325645220
4325645200 |
43256 |
Подшипник КПП вторичного вала игольчатый (2-ой передачи) |
1 |
| 4325045250 |
43250 |
Шестерня КПП 2-ой передачи |
1 |
| 433515H010 |
43351K |
Синхронизатор 2/3-ой передачи в сборе со ступицей, муфтой и кольцами синхронизатора |
1 |
| 4337445030 |
43374A |
Ступица-шестерня муфты синхронизатора 2/3-ей передачи |
1 |
| 433605H640 |
43360D |
Кольцо синхронизатора 2/3 передачи |
2 |
| 433615H001 |
43361A |
Муфта синхронизатора 2/3-ей передачи |
1 |
QD41452T00050
ME636619
41452T00050 |
41452A |
Пружина фиксатора синхрониатора 2/3-ей передачи |
3 |
43366P01010
QD43366T00020 |
43366 |
Фиксатор муфты синхрониатора 2/3-ей передачи |
3 |
| 433845H000 |
43384B |
Шпонка муфты КПП |
3 |
| 4326545200 |
43265A |
Подшипник игольчатый вала вторичного 3-ей передачи |
1 |
| 4326045250 |
43260A |
Шестерня КПП 3-ей передачи |
1 |
| 4323145210 |
43231A |
Вал вторичный |
1 |
QD43294T00010
4329445000 |
43294A |
Стопор вторичного вала |
1 |
| 4329545200 |
43267
43295 |
Подшипник вала вторичного игольчатый (задней R передачи) |
1 |
| 4329045200 |
43290 |
Шестерня КПП задней R передачи (Ведущая / малая) |
1 |
| 4337445020 |
43371G |
Ступица-шестерня муфты синхронизатора 1/R задней передачи |
1 |
QD43382T00031
433825H011
43382T00031 |
43381C
|
Муфта синхронизатора 1/R-ей передачи M3S5 | 4/5-ой передачи M035S5 |
1 |
| 4336245000 |
43362B |
Кольцо синхронизатора 1/R задней передачи |
1 |
QD43234T00010
4323445000 |
43234 |
Кольцо стопорное вала вторичного 1/R задней передачи |
1 |
| 4324045201 |
43240B |
Шестерня КПП 1-ой передачи |
1 |
4325545220
4325545200 |
43255A |
Подшипник вала вторичного игольчатый (1-ой передачи) |
1 |
4342645210
4342645200
6307D
63072RS
6307DDUCM |
43426 |
Подшипник КПП вторичного вала (Хвостовика) шариковый без проточки и без кольца | 6307 |
1 |
QD43245T00031
4324545000
432455H001
43245T00031 |
43245B |
Кольцо упорное вторичного вала |
1 |
| 4302145211 |
43021 |
Фланец хвостовика |
1 |
| 1710028000 |
1710AL |
Кольцо уплотнительное (Резиновое) |
1 |
| 4303445000 |
43034 |
Гайка хвостовика вала вторичного КПП |
1 |
| 4342945000 |
43429 |
Кольцо стопорное промежуточного вала |
1 |
| 4341045211 |
43411 |
Вал промежуточный |
1 |
QD43425T00090
43425P02510
43425P02520
6307NRC3 |
43425 |
Подшипник промежуточного вала шариковый с проточкой и кольцом | 6307 |
2 |
| 43493T00010 |
43493A |
Кольцо уплотнительное промежуточного вала |
1 |
|
|
43293A |
Подшипник игольчатый ведомой шестерни КПП заднего хода |
1 |
| XT0310300 |
43511 |
Шестерня КПП заднего хода (Ведомая / большая) |
1 |
| 43521P03020 |
43521A |
Вал КПП маленький |
1 |
| 4303345000 |
43033 |
Кольцо уплотнительное |
1 |
4352245000
4352269000 |
43522A |
Пластина упорная оси шестерни кпп |
1 |
| 43120T00520 |
43171 |
Заглушка корпуса КПП |
1 |
