| Номера деталей |
Номер на схеме |
Название детали |
Количество необходимое для установки, шт. |
| 43225T00020 |
43225A |
Подшипник первичного вала закрытый с проточкой и кольцом | 6309 |
1 |
432205H020
43220T00050 |
43220A |
Вал первичный Hyundai с двс D4DB | D4DD |
1 |
| QD43220T05970 |
Вал первичный Hyundai с двс D4GA Е-4 |
1 |
ME624709
QD43234T00070 |
43226 |
Кольцо стопорное подшипника первичного вала |
1 |
QD43236T00010
43236T00010
432365H000 |
43236E |
Кольцо стопорное подшипника 5 передачи |
1 |
QD43227T00060
43227T00060
432275H010 |
43227A |
Подшипник игольчатый между первичным и вторичным валом |
1 |
QD43284T00010
4328445000
43284T00010 |
43387B |
Кольцо стопорное ступицы-муфты синхронизатора 4/5 передачи |
1 |
QD43383T02010
433835H000
43383T00060
43383T02010 |
43383D |

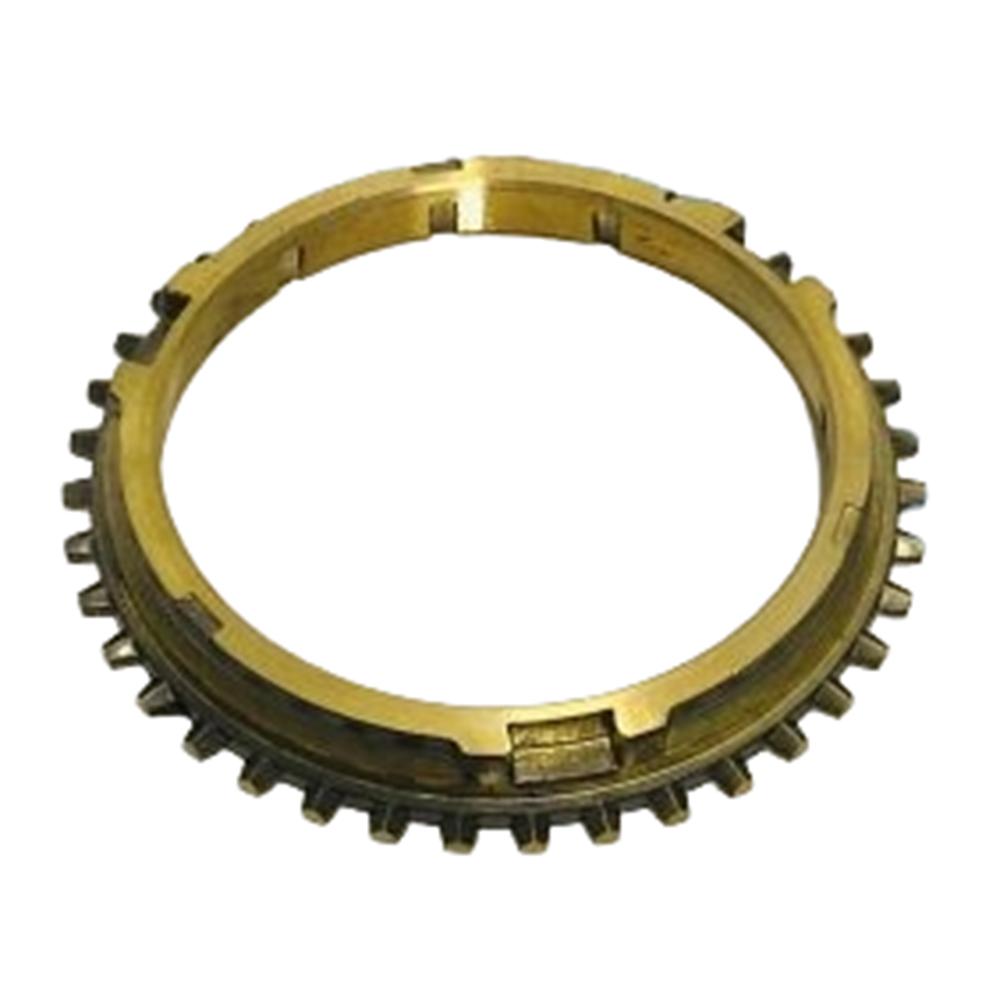

Кольцо синхронизатора 4/5 передачи |
2 |
QD43386T00020
433865H000
43386T00020 |
43387B |
Кольцо стопорное пружинное КПП (4-5 перед) |
2 |
QD43376T00030
433765H010
43376T00030 |
43376B |
Ступица-шестерня муфты синхронизатора 4/5-ой передачи |
1 |
QD43382T00031
433825H011
43382T00031 |
43382D |
Муфта синхронизатора 4/5-ой передачи M035S5 | 1/R-ей передачи M3S5 |
1 |
QD43280T00110
432805H010
43280T00110 |
43280A |
Шестерня КПП 5-ой передачи |
1 |
QD43233T00010
432335H000
43233T00010 |
43233 |
Кольцо стопорное вторичного вала 2/3 передачи |
1 |
QD43258T00020
43258T00020 |
43258A |
Шайба упорная T=3,53 мм. | D4GA Е-4 | D4DD |
1 |
| QD43258T00110 |
Шайба упорная T=3,58 мм. |
1 |
| 432585H000 |
Шайба упорная | D4DB | D4DD |
1 |
| 43258T00170 |
Шайба упорная T=3,88 мм. | D4DD |
1 |
QD43295T00030
432955H000
43295T00030 |
43256 |
Подшипник КПП вторичного вала игольчатый (2-ой передачи) |
1 |
QD43250T00400
43250T00400 |
43250 |
Шестерня КПП 2-ой передачи |
1 |
QD43234T00010
4323445000 |
43234 |
Стопорное кольцо вторичного вала |
1 |
QD43360T00240
43360T00240 |
43360 |
Кольцо синхронизатора 2/3 передачи |
1 |
QD43386T00050
43386P04010 |
43386E |
Кольцо стопорное пружинное КПП (1/2/3/R перед) |
4 |
QD43374T00280
43374T00280 |
43374A |
Ступица-шестерня муфты синхронизатора 2/3-ей передачи |
1 |
QD41452T00050
ME636619
41452T00050 |
41452A |
Пружина фиксатора синхрониатора 2/3-ей передачи |
3 |
| QD43366T00020 |
43366 |
Фиксатор муфты синхрониатора 2/3-ей передачи |
3 |
QD43384T00031
433845H001
3384P02510
QD43384T00060
D43384T00010
4338445000
43384T00031 |
43384B |
Шпонка муфты КПП |
6 |
QD43361T00190
43361T00190 |
43361A |
Муфта синхронизатора 2/3-ей передачи |
1 |
QD43265T00030
432655H000
43265T00030 |
43265A |
Подшипник игольчатый вала вторичного 3-ей передачи |
1 |
QD43260T05320
43260T05320 |
43260A |
Шестерня КПП 3-ей передачи |
1 |
QD43231T00040
432315H010
43231T00040 |
43231A |
Вал вторичный |
1 |
QD43294T00010
4329445000 |
43294A |
Стопор вторичного вала |
1 |
QD43267T00010
432675H000
43267T00010 |
43267 |
Подшипник вала вторичного игольчатый (задней R передачи) |
1 |
QD43290T00060
43290P04010
43290T00060 |
43290 |
Шестерня КПП задней R передачи (Ведущая / малая) |
1 |
QD43381T00030
43381T00030 |
43734D |
Муфта синхронизатора 1/R задней передачи |
1 |
QD43371T00040
43371P04010
43371T00040 |
43371G |
Ступица-шестерня муфты синхронизатора 1/R задней передачи |
1 |
| QD43389T00010 |
43411B |
Кольцо синхронизатора 1/R задней передачи |
1 |
QD43235T00010
432355H000
43235T00010 |
43235 |
Кольцо стопорное вала вторичного 1/R задней передачи |
1 |
QD43240T00070
43240P04010
43240T00070 |
43240B |
Шестерня КПП 1-ой передачи |
1 |
QD43255T00050
432555H000 |
43255A |
Подшипник вала вторичного игольчатый (1-ой передачи) |
1 |
QD43426T00030
434265H050
43426T00030 |
43426 |
Подшипник КПП вторичного вала (Хвостовика) шариковый с проточкой и кольцом | 6309 |
1 |
QD43245T00031
4324545000
432455H001
43245T00031 |
43245B |
Кольцо упорное вторичного вала |
1 |
430215H000
43021T00030 |
43021 |
Фланец хвостовика КПП Hyundai с двс D4DB | D4DD |
1 |
| QD43021T01050 |
Фланец хвостовика КПП Hyundai с двс D4GA Е-4 |
1 |
QDSMF520023
MF520023 |
K10120 |
Кольцо уплотнительное D=32 мм. (Резиновое) |
1 |
QD43034T00020
430345H000
43034T00020 |
43034A |
Гайка хвостовика вала вторичного КПП |
1 |
| QDS1430004351 |
1430AR |
Шплинт гайки ступицы (D=3мм.) |
1 |
QD43410T00050
434105H020
43410T00050 |
43411 |
Вал промежуточный |
1 |
QD43425T04170
43425P03510
43425T04170 |
43425 |
Подшипник промежуточного вала шариковый с проточкой и кольцом | 6307 |
2 |
QD43517T00040
43517T00040
435175H000 |
43517A |
Шайба стопорная подшипника промежуточного вала |
2 |
| 435115H000 |
43511 |
Шестерня КПП задней R передачи (Ведомая / большая) | D4DB |
1 |
| 43511T00030 |
Шестерня КПП задней R передачи (Ведомая / большая) | D4DD |
1 |
| QD43511T00390 |
Шестерня КПП задней R передачи (Ведомая / большая) | D4GA |
1 |
| 43521T01830 |
43521A |
Вал КПП маленький (цепляет коробоку отбора мощности) | D4DB |
1 |
43521T00020
43521T01830
435215H000
QD43521T00020 |
Вал КПП маленький (цепляет коробоку отбора мощности) | D4DD |
1 |
| QD43521T00250 |
Вал КПП маленький (цепляет коробоку отбора мощности) | D4GA |
1 |
