Технические характеристики

• Оригинальный номер: 5878179421

• Тип изделия: полный комплект прокладок двигателя (overhaul gasket set)

• Применяемость по двигателям: 4HK1 (5,2 л, Common Rail, Евро-4)

• Применяемость по моделям: Isuzu NPR75, FSR90, NQR90

• Экологический класс: Евро-4

• Толщина прокладки ГБЦ: 1,475 мм

• Особенности прокладки ГБЦ: без отверстий (без меток, NON-HOLE) — соответствует стандартной толщине для необработанного блока

• Материал прокладки ГБЦ: многослойная сталь (MLS) с эластомерным покрытием

• Тип поставки: оригинальная деталь Isuzu

Определение толщины прокладки ГБЦ для 4HK1

Для двигателя 4HK1 толщина прокладки ГБЦ выбирается строго по выступанию поршня (piston projection) и маркировке на прокладке :

Важно: Данный комплект 5878179421 включает прокладку ГБЦ без отверстий толщиной 1,475 мм. Она предназначена для установки на блок цилиндров, который не подвергался механической обработке (проточке) и сохраняет заводские параметры .

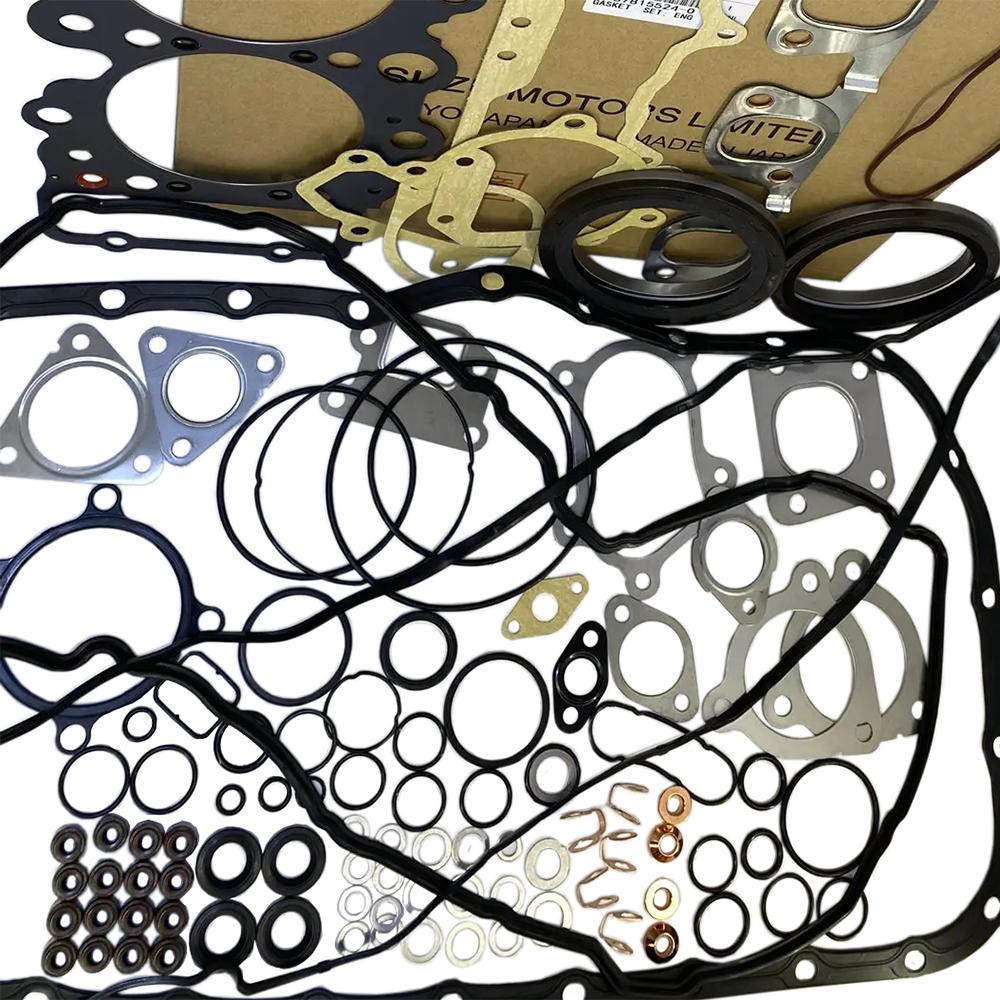

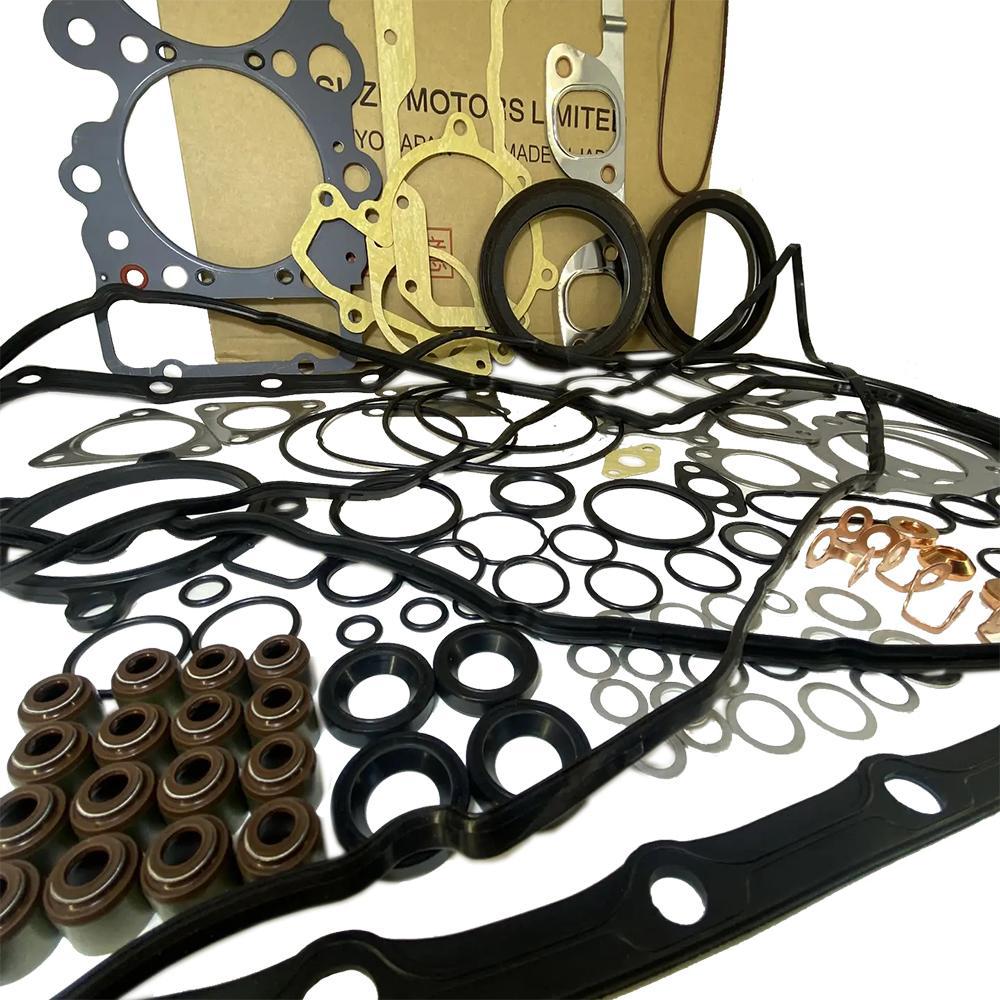

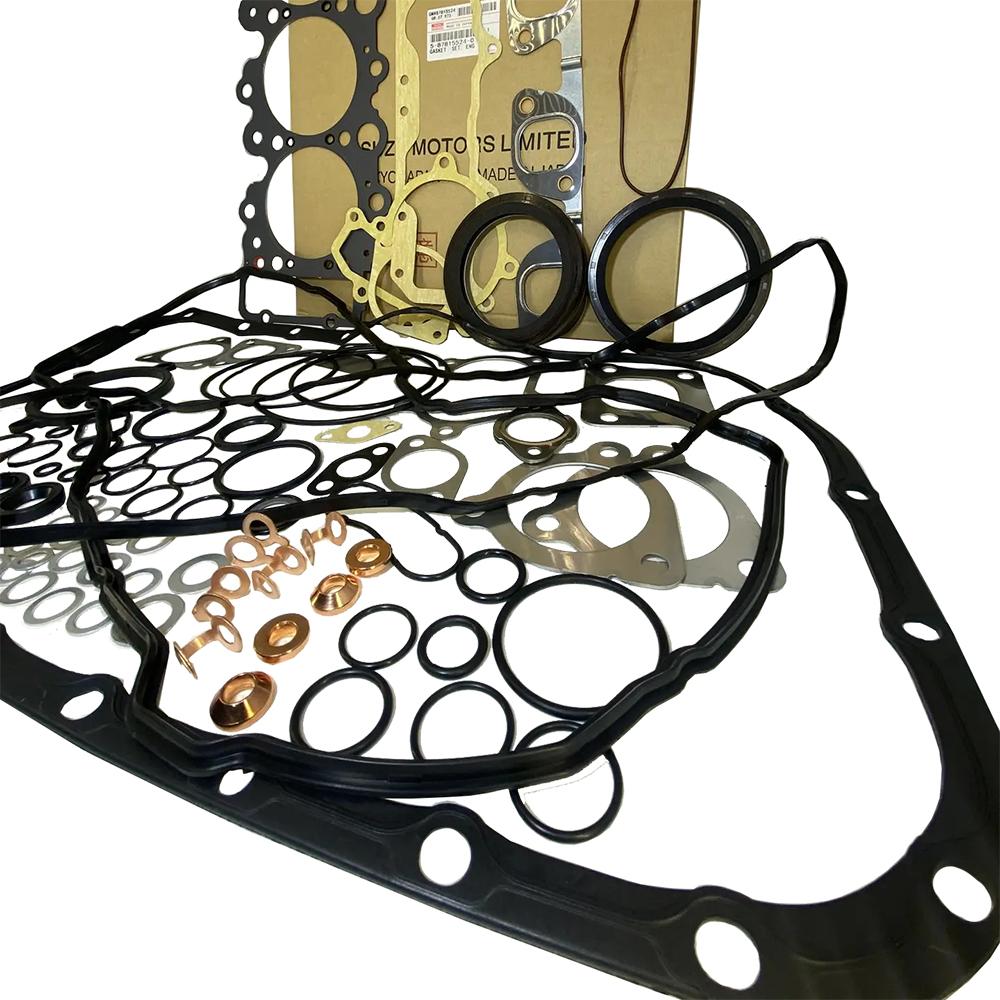

Состав комплекта (полный)

Полный набор прокладок для двигателя 4HK1 включает все необходимые уплотнения для капитального ремонта :

• Прокладка головки блока цилиндров (ГБЦ) толщиной 1,475 мм (без отверстий)

• Прокладка впускного коллектора

• Прокладка выпускного коллектора

• Прокладка клапанной крышки

• Прокладка масляного поддона

• Прокладки ТНВД

• Прокладки водяного насоса

• Уплотнительные кольца (O-Ring) для форсунок, термостата и других узлов

Преимущества

• Оригинальное качество Isuzu. Комплект произведен на заводском оборудовании и полностью соответствует техническим требованиям японского производителя .

• Прокладка ГБЦ без меток для необработанного блока. Данная прокладка толщиной 1,475 мм не имеет дополнительной маркировки и предназначена строго для установки на блок цилиндров, который ни разу не точился .

• Полный комплект для капитального ремонта. Набор содержит все необходимые прокладки и уплотнения для полной переборки двигателя 4HK1 .

• Высокая термостойкость. Прокладка ГБЦ из многослойной стали (MLS) выдерживает экстремальные температуры до 1300°C и давление до 200 бар, характерные для турбированных дизельных двигателей .

• Экономическая эффективность. Приобретение полного набора обходится дешевле, чем покупка всех прокладок по отдельности, и гарантирует совместимость всех компонентов.

Применение

Данный полный набор прокладок предназначен для капитального ремонта двигателя 4HK1 (5,2 л, Common Rail, Евро-4), устанавливаемого на грузовые автомобили :

• Isuzu NPR75 (2007–2016)

• Isuzu FSR90 (2007–2016)

• Isuzu NQR90 (2007–2016)

Важно: Прокладка ГБЦ толщиной 1,475 мм без отверстий применяется только в тех случаях, когда блок цилиндров не подвергался механической обработке (фрезерованию или шлифовке) и сохраняет заводские параметры . Если блок проходил обработку, потребуется прокладка увеличенной толщины (с одним или двумя отверстиями).

Дополнительная информация

Рекомендации по установке :

1. Перед установкой нового комплекта прокладок тщательно очистите все сопрягаемые поверхности от остатков старых прокладок, герметика и загрязнений.

2. Проверьте плоскость головки блока и блока цилиндров на отсутствие деформаций (допустимое коробление — не более 0,05 мм).

3. Установите прокладку головки цилиндров так, чтобы сторона с номером детали была обращена вверх, совместив её с задней коробкой распределительных шестерён и с установочным штифтом .

4. Важно: Прокладка ГБЦ устанавливается на сухую поверхность. Не используйте дополнительные герметики.

5. Установите головку цилиндров, совместив её с установочным штифтом на блоке цилиндров, соблюдая осторожность, чтобы не повредить прокладку .

6. Нанесите смазку на резьбовую часть и на нижнюю поверхность головки болтов крепления головки цилиндров .

7. Моменты затяжки и последовательность затяжки болтов должны строго соответствовать технической документации производителя :

   • Болты М14 (1–18): 1-й этап — 98 Н·м; 2-й этап — 147 Н·м; 3-й этап — доворот на 30–60°

   • Болты М10 (19, 20): 4-й этап — 38 Н·м

8. Болты ГБЦ при каждом демонтаже должны заменяться новыми, так как они работают в пластической зоне деформации.

Признаки неисправности прокладки ГБЦ:

Совместимость со спецтехникой:

Прокладки для двигателя 4HK1 широко применяются на спецтехнике :

• Экскаваторы: Case CX210B/CX230B/CX210C, Hitachi ZX200-3/ZX210/ZX240/ZX270, JCB JS190/JS200/JS210/JS220/JS235/JS240

• Дизель-генераторы: DENYO DCA-125ESEI

Следует подчеркнуть, что прокладка ГБЦ является одноразовой деталью и не подлежит повторному использованию. Экономия на прокладке или нарушение технологии затяжки могут привести к быстрому выходу двигателя из строя .

В заключение, оригинальный полный набор прокладок Isuzu 5878179421 с прокладкой ГБЦ толщиной 1,475 мм без отверстий является качественным решением для капитального ремонта двигателя 4HK1. При соблюдении технологии установки он обеспечивает надежную герметизацию всех систем двигателя и соответствует заводским параметрам для необработанного блока цилиндров .

Данный товар является универсальным и подходит к следующему модельному ряду:

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.

Isuzu NPR75 FSR90 NQR90 4HK1 Евро-4:

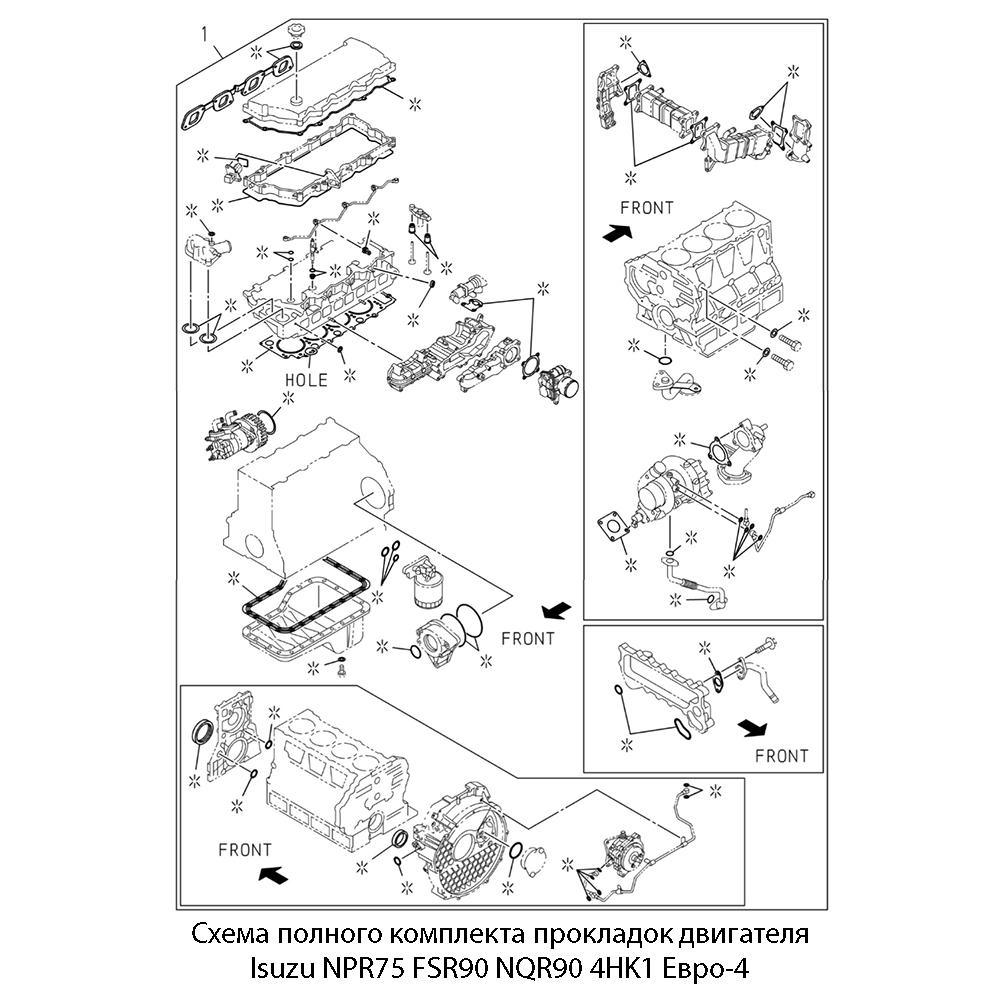

На схемах деталь обозначена цифрой: № 1.

Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.
