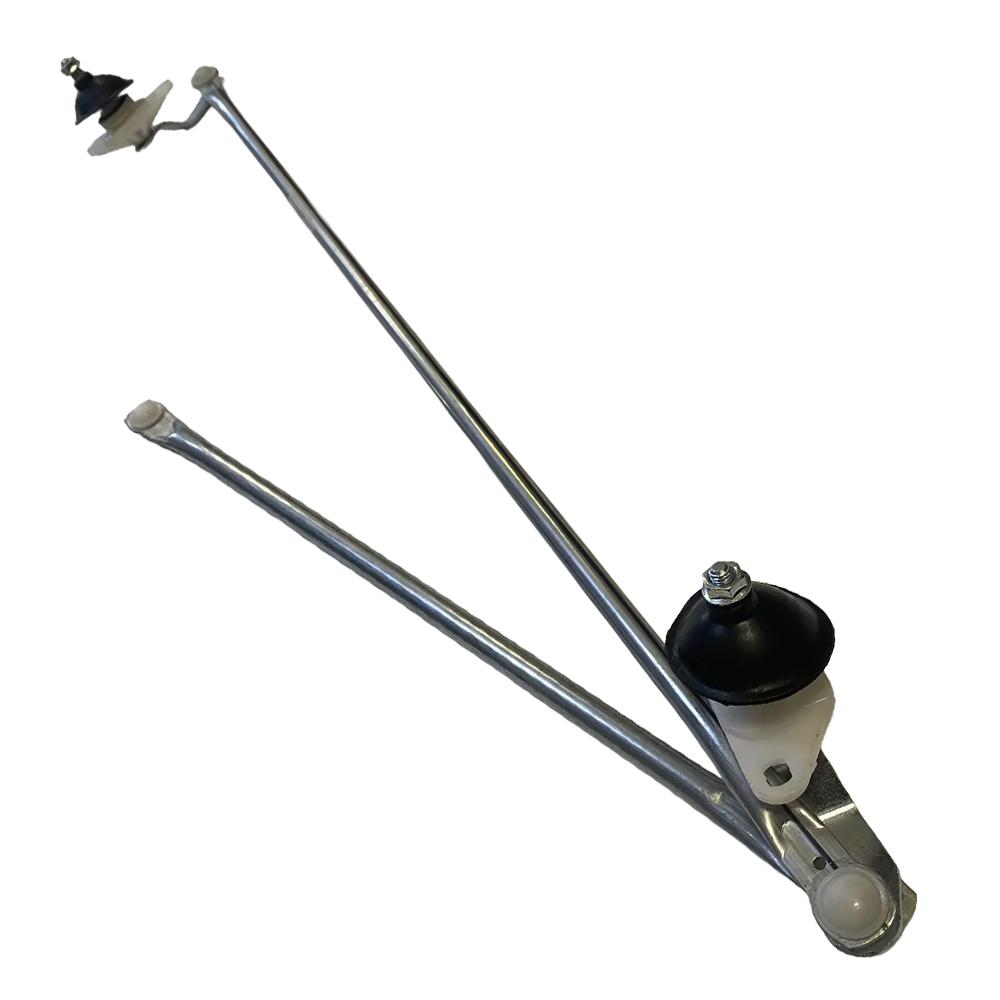

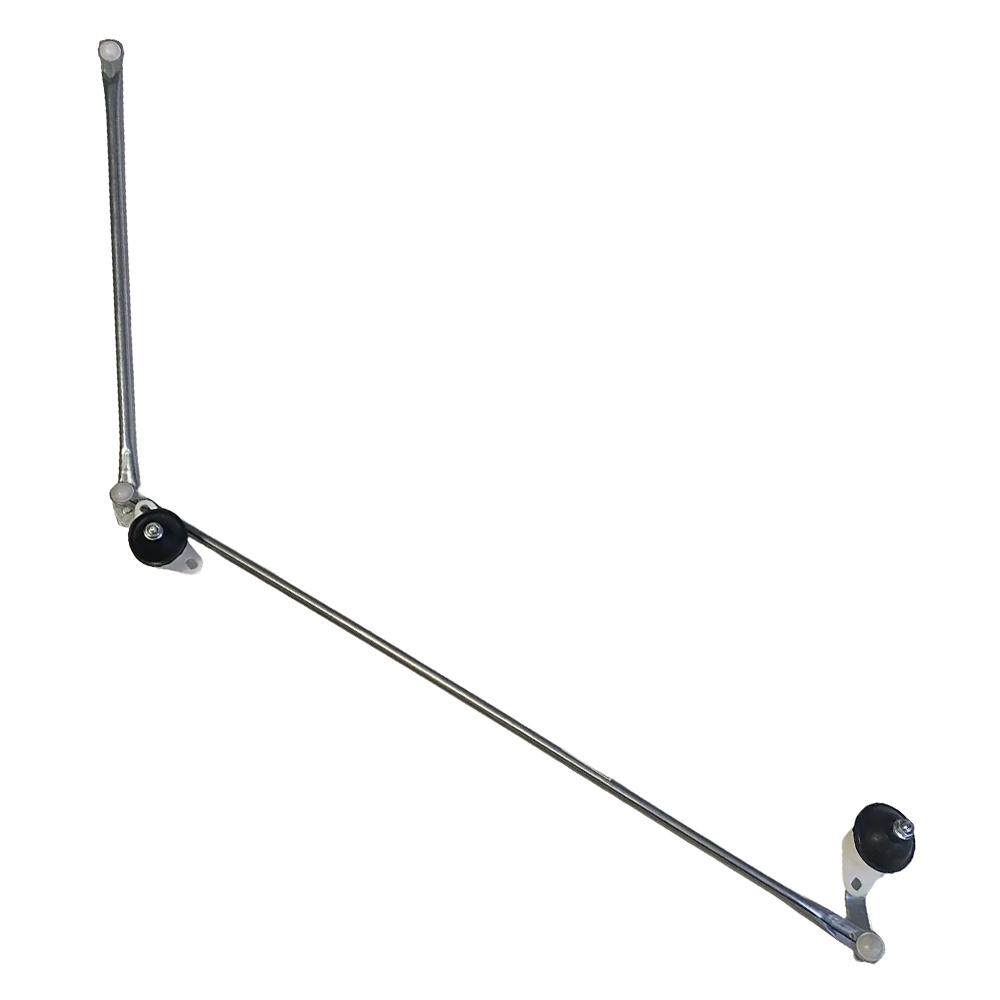

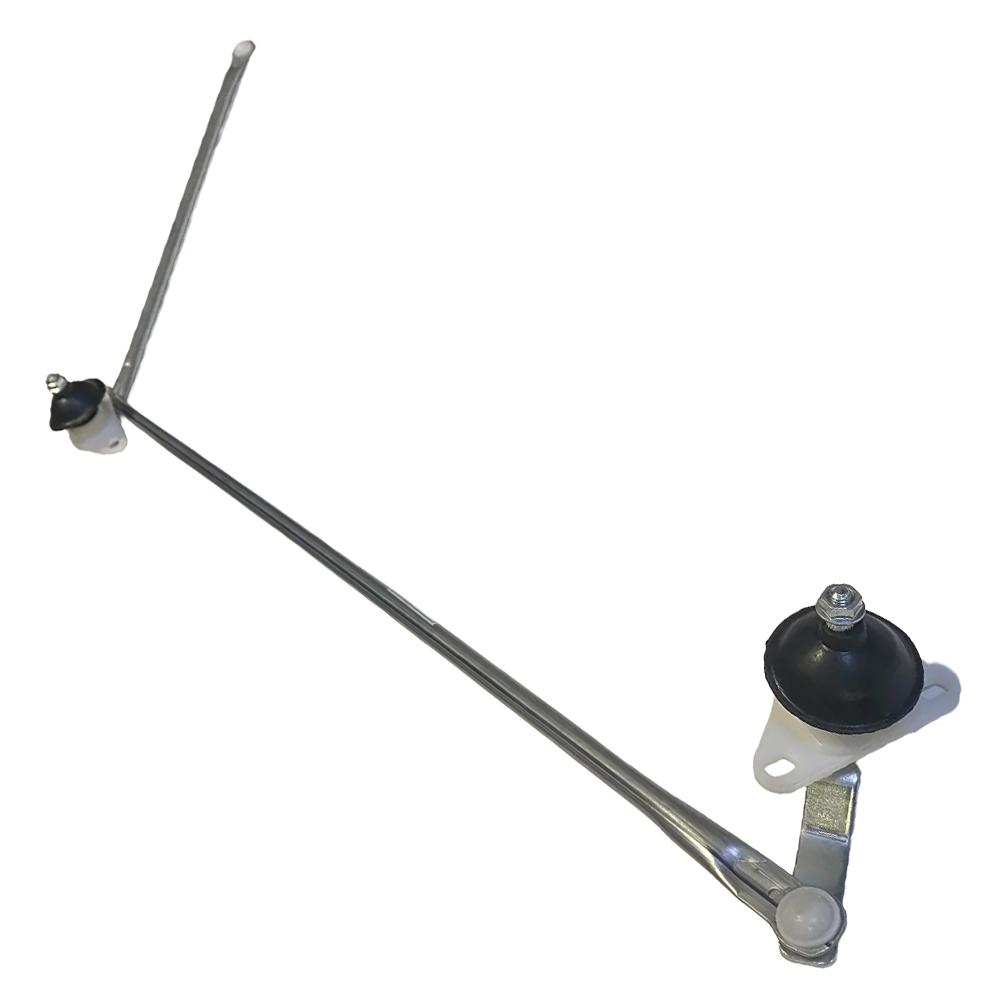

Артикул: 8978551540Оригинальная трапеция стеклоочистителя в сборе (без электромотора) для грузовых автомобилей Isuzu NQR71 и NQR75 с двигателями 4HG1 и 4HK1 экологических классов Евро-2 и Евро-3. Комплект состоит из рычагов, тяг и поводков, обеспечивающих синхронную работу щеток стеклоочистителя.
Узнать цену В один клик
| Марка | JMC |
| Тип запчасти | Аналог |
| Устанавливается на технику | Грузовая техника |
| Марка техники | Isuzu |
| Комплектация | Трапеция |
Продавец: Автомагазин СевРес
Нужны запчасти - пишите боту:
Оформление и выдача заказов СевРес:
Оформите заказ на нашем сайте или через бота в мессенджере. Вы можете забрать товар лично в магазине, заказать курьерскую доставку или отправить его транспортной компанией до терминала. Мы бесплатно доставим товар до терминала ТК для отправки.
Адрес пункта выдачи в Мурманске и контакты
Мы всегда рады общению и ждем вас в пункте оформления и выдачи заказов по адресу:
- пр. Кирова, д. 38, 183038, Мурманск, Мурманская область, Россия
- Телефон: +7 (8152) 25-30-58
Режим работы:
- Понедельник - пятница: с 10:00 до 19:00
- Субботас: 11:00 до 17:00
- Воскресенье: Выходной
Кто мы и почему выбрали нас?
СевРес — это не просто автомагазин, а целостная сеть подразделений, работающих слаженно и профессионально, чтобы обеспечивать клиентов качественными автозапчастями. Мы сами импортируем товары напрямую с заводов и крупных дистрибьюторов, предлагая конкурентоспособные цены и исключительную надежность.
Транспортные компании доставки
Мы отправляем товары через крупные транспортные компании:

Доставка в любой город России
Ваши заказы отправляются по всей территории России, включая следующие населенные пункты:
- Архангельск
- Волгоград
- Воронеж
- Екатеринбург
- Казань
- Краснодар
- Москва
- Нижний Новгород
- Новосибирск
- Омск
- Оренбург
- Пермь
- Петрозаводск
- Ростов-на-Дону
- Самара
- Красноярск
- Санкт-Петербург
- Уфа
- Челябинск
Преимущества заказа в СевРес
Оформляя заказ в СевРес, вы получаете:
- Высокое качество товаров
- Гибкие условия доставки
- Удобные способы оплаты
- Профессиональную поддержку клиентов
Доверьтесь нашему опыту и сделайте заказ в СевРес!
Следите за нашими новостями в MAX или Telegram:
Технические характеристики
-
Тип изделия: трапеция стеклоочистителя в сборе (механизм привода дворников)
-
Производитель: JMC (Jiangling Motors Corporation, Китай) — качественный аналог
-
Тип поставки: без электромотора (только механическая часть)
-
Применяемость по моделям: Isuzu NQR71, NQR75
-
Применяемость по двигателям: 4HG1 (4,6 л, Евро-2), 4HK1 (5,2 л, Евро-3)
-
Экологические классы: Евро-2, Евро-3
-
Комплектность: механизм в сборе, готовый к установке на штатное место
-
Вес: ориентировочно 2,5–3,5 кг (в зависимости от комплектации)
Состав комплекта
Трапеция стеклоочистителя представляет собой сборную конструкцию, включающую следующие оригинальные детали Isuzu:
| Позиция | Оригинальный номер | Наименование |
|---|---|---|
| Механизм в сборе | — | Трапеция стеклоочистителя (без моторчика) |
| 1 | 8978551540 | Рычаг / тяга трапеции |
| 2 | 8978551520 | Тяга / поводок |
| 3 | 8978551471 | Элемент крепления / соединительная тяга |
| 4 | 8980030740 | Ось вращения / кронштейн |
Источник: данные предоставлены заказчиком
Функциональное назначение
Трапеция стеклоочистителя является ключевым элементом системы очистки ветрового стекла:
-
Передача вращения: преобразует вращательное движение вала электромотора в возвратно-поступательное движение щеток стеклоочистителя
-
Синхронизация работы: обеспечивает согласованное движение левой и правой щеток по заданной траектории
-
Крепление поводков: служит основой для установки поводков (рычагов) стеклоочистителя
-
Регулировка угла очистки: позволяет настроить зону очистки ветрового стекла
Преимущества
-
Оригинальная сборка JMC. Трапеция собрана из оригинальных компонентов JMC, соответствующих заводским спецификациям Isuzu, что гарантирует правильную геометрию и надежную работу механизма.
-
Готовность к установке. Механизм поставляется в собранном виде, что значительно сокращает время монтажа и исключает необходимость самостоятельной сборки отдельных элементов.
-
Точное соответствие посадочным местам. Конструкция трапеции повторяет геометрию оригинальной детали, обеспечивая простую установку без доработок.
-
Надежная работа под нагрузкой. Качественные материалы и прецизионная сборка обеспечивают долговременную работу механизма в условиях постоянных нагрузок и воздействия внешней среды.
-
Экономическая эффективность. Приобретение трапеции в сборе обходится дешевле, чем покупка отдельных деталей по отдельности, и гарантирует совместимость всех компонентов.
Применение
Данная трапеция стеклоочистителя предназначена для установки на грузовые автомобили:
-
Isuzu NQR71 с двигателем 4HG1 (4,6 л, Евро-2)
-
Isuzu NQR75 с двигателем 4HK1 (5,2 л, Евро-3)
Механизм устанавливается под ветровым стеклом в моторном отсеке и соединяется с электромотором стеклоочистителя. Трапеция поставляется без электромотора — для полноценной работы системы необходимо использовать штатный электродвигатель автомобиля.
Замена трапеции стеклоочистителя требуется при:
-
износе шарнирных соединений (люфт в тягах)
-
заклинивании или тугом ходе механизма
-
коррозии или механических повреждениях элементов
-
неравномерной или несинхронной работе щеток стеклоочистителя
-
проведении ремонтных работ, связанных с демонтажем системы очистки стекла
Дополнительная информация
Признаки неисправности трапеции стеклоочистителя:
| Признак | Описание |
|---|---|
| Неравномерное движение щеток | Одна щетка движется быстрее другой или задерживается |
| Стуки при работе | Характерные щелчки или стуки в районе трапеции |
| Заклинивание | Щетки останавливаются в одном положении или двигаются рывками |
| Люфт щеток | Поводки имеют значительный люфт при выключенных дворниках |
| Неполная очистка | Щетки не доходят до краев стекла или оставляют неочищенные зоны |
Рекомендации по установке:
-
Перед установкой новой трапеции тщательно очистите посадочные места в кузове и моторном отсеке от загрязнений и следов коррозии.
-
Установите трапецию на штатные шпильки кузова, зафиксировав гайками с моментом затяжки согласно технической документации (обычно 10–15 Н·м).
-
Подсоедините электромотор стеклоочистителя к трапеции, убедившись в совпадении посадочных мест.
-
Установите поводки стеклоочистителя на конусные выходы трапеции, соблюдая правильное угловое положение согласно меткам на поводках и стекле.
-
Затяните гайки крепления поводков моментом 20–25 Н·м.
-
Проверьте работу системы на различных режимах, убедившись в отсутствии стуков и равномерном движении щеток.
Важно: При замене трапеции стеклоочистителя рекомендуется также проверять состояние электромотора, поводков и самих щеток. При обнаружении износа эти детали также необходимо заменить. Для смазки подвижных соединений используйте высокотемпературную консистентную смазку, устойчивую к воздействию влаги.
Следует подчеркнуть, что исправная работа стеклоочистителей является обязательным требованием безопасности дорожного движения. Своевременная замена изношенной трапеции обеспечивает надежную очистку ветрового стекла в любых погодных условиях.
В заключение, трапеция стеклоочистителя JMC в сборе (без моторчика) является качественным аналогом оригинальной детали Isuzu. При соблюдении технологии установки она обеспечивает надежную и синхронную работу щеток стеклоочистителя на автомобилях Isuzu NQR71 и NQR75.
Данный товар является универсальным и подходит к следующему модельному ряду:
| Модификация | Двигатель | Года выпуска |
|---|---|---|
| NQR71 | 4HG1-T Евро-2 | 2006-2008 |
| NQR75 | 4HK1 Евро-3 | 2008-2013 |
Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.
Isuzu NQR71 Евро-2 | NQR75 Евро-3:

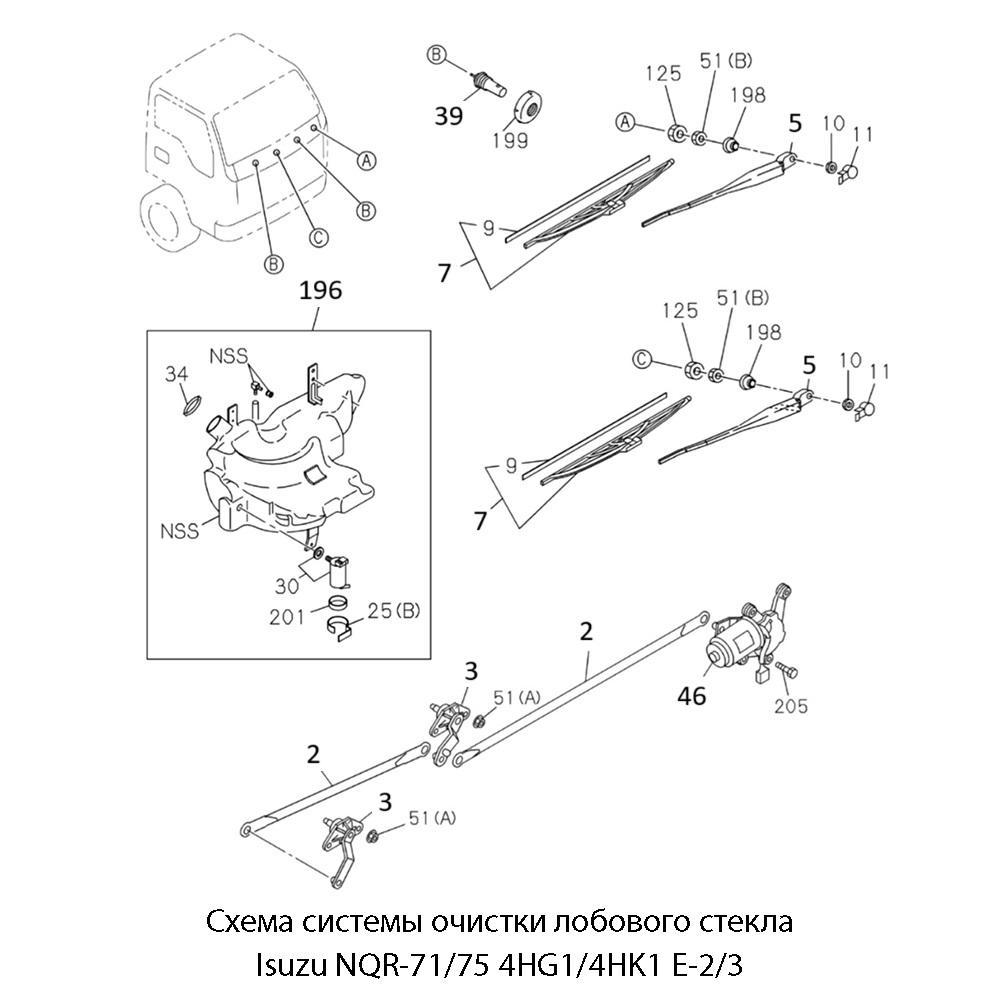

На схеме, приложенной в блоке с фото, данная автозапчасть обозначена цифрой № 2+3.
Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.
| Номера деталей | Номер на схеме | Название детали | Количество необходимое для установки, шт. |
| 8973613761 | 46 | Мотор привода трапеции системы очистки стекол | 1 |
| 8978551520 | 2 | Тяга трапеции от мотора к шарниру | 1 |
| 8978551540 | Тяга трапеции от шарнира к шарниру | 1 | |
| 8978551471 | 3 | Шарнир стеклоочистителя (Центральный) | 1 |
| 8980030740 | Шарнир стеклоочистителя (Водительская сторона) | 1 | |
| 8971345612 | 7 | Щетка очистки лобового стекла | L=500 мм. | 2 |
| 8972268870 | 5 | Поводок очистки стекла | Левый | 1 |
| 8972268880 | Поводок очистки стекла | Правый | 1 | |
| 8978550666 | 196 | Бачок стеклоомывающей жидкости | 1 |
| 8978551390 | 30 | Моторчик стеклоомывающей жидкости | 1 |
