Технические характеристики

• Оригинальный номер: 5878179210

• Тип изделия: верхний комплект прокладок двигателя (top overhaul gasket set)

• Применяемость по двигателям: 4HK1 (5,2 л, Common Rail, Евро-4/5)

• Применяемость по моделям: Isuzu NPR75, FSR90, NQR90, Chevrolet/GMC W-Series (2005–2010)

• Экологические классы: Евро-4, Евро-5

• Толщина прокладки ГБЦ: 1,475 мм

• Особенности прокладки ГБЦ: без отверстий (без меток, NON-HOLE) — соответствует стандартной толщине для необработанного блока

• Материал прокладки ГБЦ: многослойная сталь (MLS) с эластомерным покрытием, выдерживает температуры до 1300°C и давление до 200 бар

• Тип поставки: оригинальная деталь Isuzu

Определение толщины прокладки ГБЦ для 4HK1

Для двигателя 4HK1 толщина прокладки ГБЦ выбирается строго по выступанию поршня (piston projection) и маркировке на прокладке. Прокладка без отверстий соответствует интервалу "A" выступания поршня и предназначена для блока, не подвергавшегося механической обработке (без проточки) .

Важно: Данный комплект 5878179210 включает прокладку ГБЦ без отверстий толщиной 1,475 мм. Она предназначена для установки на блок цилиндров, который не подвергался механической обработке (проточке) и сохраняет заводские параметры .

Состав комплекта (верхний)

Верхний набор прокладок для двигателя 4HK1 включает все необходимые уплотнения для ремонта верхней части двигателя:

• Прокладка головки блока цилиндров (ГБЦ) толщиной 1,475 мм (без отверстий)

• Прокладка впускного коллектора

• Прокладка выпускного коллектора

• Прокладка клапанной крышки

• Прокладки ТНВД

• Прокладки водяного насоса

• Уплотнительные кольца (O-Ring) для форсунок, термостата и других узлов

Преимущества

• Оригинальное качество Isuzu. Комплект произведен на заводском оборудовании и полностью соответствует техническим требованиям японского производителя.

• Прокладка ГБЦ без меток для необработанного блока. Данная прокладка толщиной 1,475 мм не имеет дополнительной маркировки и предназначена строго для установки на блок цилиндров, который ни разу не точился .

• Верхний набор для капитального ремонта. Комплект содержит все необходимые прокладки для верхней части двигателя, что исключает необходимость самостоятельного подбора отдельных компонентов .

• Высокая термостойкость. Прокладка ГБЦ из многослойной стали (MLS) выдерживает экстремальные температуры до 1300°C и давление до 200 бар, характерные для турбированных дизельных двигателей .

• Экономическая эффективность. Приобретение верхнего набора обходится дешевле, чем покупка всех прокладок по отдельности, и гарантирует совместимость всех компонентов .

Применение

Данный верхний набор прокладок предназначен для капитального ремонта верхней части двигателя 4HK1 (5,2 л, Common Rail, Евро-4/5), устанавливаемого на грузовые автомобили:

• Isuzu NPR75 (2004–2009)

• Isuzu FSR90 (2004–2009)

• Isuzu NQR90 (2004–2009)

• Chevrolet/GMC W-Series (2005–2010)

Важно: Прокладка ГБЦ толщиной 1,475 мм без отверстий применяется только в тех случаях, когда блок цилиндров не подвергался механической обработке (фрезерованию или шлифовке) и сохраняет заводские параметры . Если блок проходил обработку, потребуется прокладка увеличенной толщины (с одним или двумя отверстиями).

Совместимость со спецтехникой

Двигатель 4HK1 широко применяется на спецтехнике:

• Экскаваторы: Hitachi ZX200-3/ZX210/ZX240/ZX270, Case CX210B/CX230B/CX210C, JCB JS190/JS200/JS210/JS220/JS235/JS240, Sumitomo SH200/225/240

• Дизель-генераторы: DENYO DCA-125ESEI

• Погрузчики: Kawasaki 62Z7, 67Z7

Дополнительная информация

Рекомендации по установке :

1. Перед установкой нового комплекта прокладок тщательно очистите все сопрягаемые поверхности от остатков старых прокладок, герметика и загрязнений.

2. Проверьте плоскость головки блока и блока цилиндров на отсутствие деформаций (допустимое коробление — не более 0,05 мм).

3. Установите прокладку головки цилиндров так, чтобы сторона с номером детали была обращена вверх, совместив её с установочными штифтами на блоке цилиндров .

4. Важно: Прокладка ГБЦ устанавливается на сухую поверхность. Не используйте дополнительные герметики .

5. Установите головку цилиндров, соблюдая осторожность, чтобы не повредить прокладку .

6. Нанесите смазку на резьбовую часть и на нижнюю поверхность головки болтов крепления головки цилиндров.

7. Моменты затяжки и последовательность затяжки болтов должны строго соответствовать технической документации производителя. Затяжку выполняйте в несколько этапов по звездообразной схеме .

8. Болты ГБЦ при каждом демонтаже должны заменяться новыми, так как они работают в пластической зоне деформации.

Признаки неисправности прокладки ГБЦ :

Следует подчеркнуть, что прокладка ГБЦ является одноразовой деталью и не подлежит повторному использованию. Экономия на прокладке или нарушение технологии затяжки могут привести к быстрому выходу двигателя из строя .

В заключение, оригинальный верхний набор прокладок Isuzu 5878179210 с прокладкой ГБЦ толщиной 1,475 мм без отверстий является качественным решением для капитального ремонта верхней части двигателя 4HK1 экологических классов Евро-4/5. При соблюдении технологии установки он обеспечивает надежную герметизацию всех систем двигателя и соответствует заводским параметрам для необработанного блока цилиндров .

Данный товар является универсальным и подходит к следующему модельному ряду:

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.

Isuzu NPR75 FSR90 NQR90 4HK1 Евро-4/5:

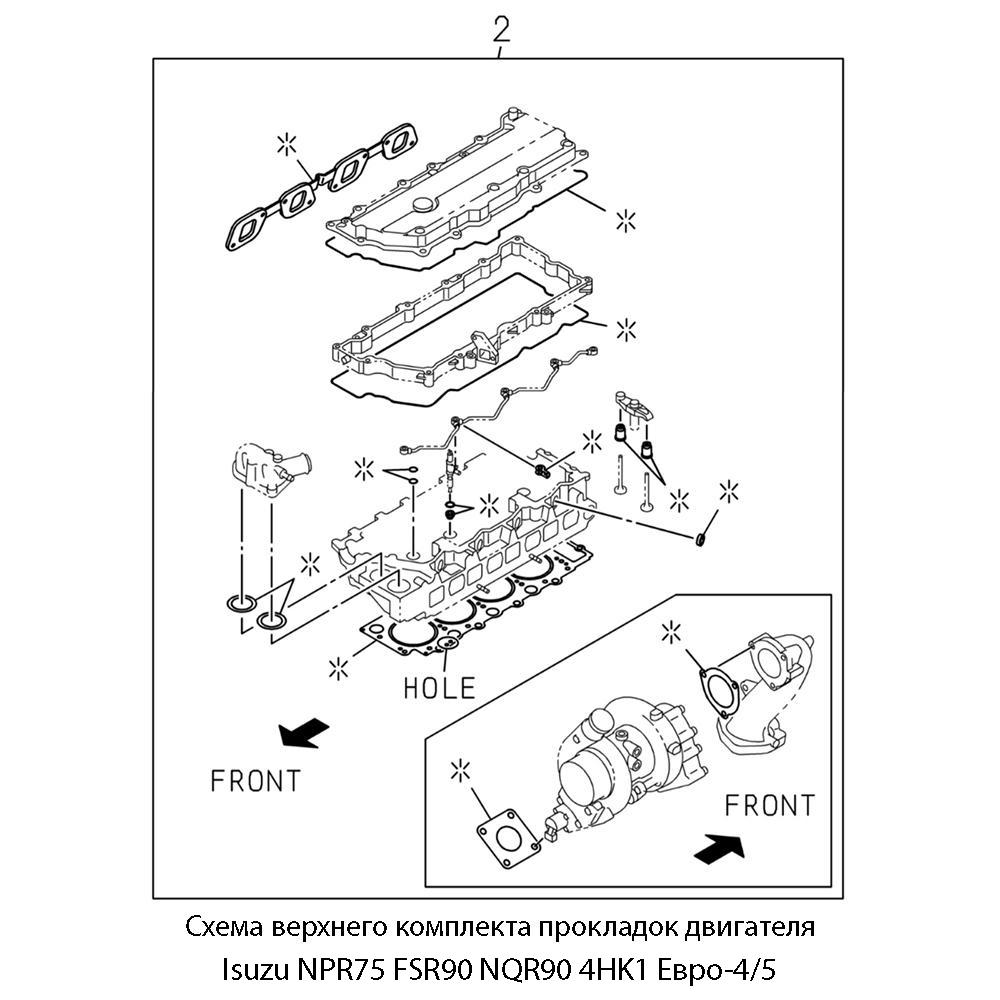

На схемах деталь обозначена цифрой: № 2.

Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.
