Технические характеристики

• Оригинальный номер: 5096050050 (также 5-09605-005-0)

• Кросс-номера: 9992055170; 324167; 11084939

• Производитель: JMC (Jiangling Motors Corporation) — качественный аналог

• Тип изделия: резьбовая заглушка (Pipe Plug)

• Тип резьбы: PT3 (коническая трубная резьба 3/8 дюйма)

• Высота: 12 мм (T=12)

• Применяемость по двигателям: 4HK1 (5,2 л), 6HK1 (7,8 л), 4JJ1 (3,0 л), 4LE1, 4LE2, 4BD1, 4BG1, 6WG1, 6BG1

• Применяемость по моделям: Isuzu NQR71, NQR75, NQR90, NPR75, FSR90, FVR34, а также TBR, TFR, Faster/Rodeo, Mu/Mu Wizard

• Экологические классы: Евро-3, Евро-4, Евро-5

• Материал: сталь

• Вес: 12–16 г (0,012–0,016 кг)

• Стандарт NSN: 4730-01-269-2313 (Pipe Plug)

• Тип поставки: аналог

Совместимость по моделям

Совместимость со спецтехникой

Данная заглушка широко применяется на спецтехнике с двигателями Isuzu:

• Погрузчики: Hyster (NACCO Materials Handling)

• Экскаваторы и строительная техника с двигателями 4HK1, 6HK1, 4BG1, 6BG1

Функциональное назначение

Резьбовая заглушка является важным уплотнительным элементом двигателя:

• Герметизация технологических отверстий: закрывает резьбовые отверстия в блоке цилиндров, головке блока и корпусе термостата, оставшиеся после механической обработки

• Предотвращение утечек: обеспечивает герметичность систем охлаждения и смазки при рабочем давлении

• Коническая резьба PT3: обеспечивает самоуплотнение при затяжке, не требует дополнительных уплотнительных элементов

• Защита от загрязнений: препятствует попаданию пыли, грязи и влаги внутрь двигателя

Преимущества

• Качественный аналог JMC. Изделие соответствует оригинальному артикулу 5096050050 и основным геометрическим параметрам, что обеспечивает правильную установку

• Точное соответствие резьбе PT3. Коническая трубная резьба обеспечивает надежное уплотнение без дополнительных прокладок

• Коррозионная стойкость. Стальная заглушка устойчива к воздействию охлаждающей жидкости и моторного масла

• Универсальность применения. Подходит для широкого ряда двигателей Isuzu (4HK1, 6HK1, 4JJ1, 4BG1, 6BG1 и других)

• Экономическая эффективность. Доступная цена по сравнению с оригинальной деталью Isuzu при сохранении функциональных характеристик

Применение

Данная резьбовая заглушка предназначена для установки в технологические отверстия двигателей Isuzu:

• 4HK1 (5,2 л, Common Rail, Евро-3/4/5) — Isuzu NQR75, NQR90, NPR75, FSR90

• 6HK1 (7,8 л, Евро-4/5) — Isuzu FVR34

• 4JJ1 (3,0 л) — Isuzu TBR, TFR

• 4JA1 (2,5 л) — Isuzu DMAX

• 4BG1, 6BG1, 6WG1 — крупные грузовые автомобили и спецтехника

Согласно каталогу запчастей Isuzu, заглушка 5096050050 используется в системе охлаждения, в частности, в корпусе термостата (позиция #14) . Также применяется в блоке цилиндров и других узлах двигателя.

Замена заглушки требуется при:

• появлении следов подтекания охлаждающей жидкости или масла в районе заглушки

• коррозии старой заглушки

• повреждении шестигранника или резьбы

• проведении капитального ремонта двигателя

Дополнительная информация

Рекомендации по установке:

1. Перед установкой новой заглушки тщательно очистите резьбовое отверстие от загрязнений, старого герметика и следов коррозии

2. При необходимости используйте фиксатор резьбы средней фиксации

3. Затягивайте заглушку с моментом, указанным в технической документации (коническая резьба PT3 уплотняется при затяжке)

4. Не прилагайте чрезмерное усилие — коническая резьба может расширить отверстие при перетяжке

5. Для герметизации систем охлаждения и смазки не требуется использование дополнительных прокладок или уплотнительных колец

Важно: Коническая резьба PT3 обеспечивает герметичность за счет деформации резьбы при затяжке. Использование герметика или фум-ленты может облегчить установку, но не является обязательным. При замене рекомендуется использовать новую заглушку, так как старая может иметь деформированную резьбу после демонтажа.

Следует подчеркнуть, что заглушка 5096050050 является стандартным крепежным элементом для двигателей Isuzu и широко применяется в коммерческом транспорте и спецтехнике. Своевременная замена изношенной или поврежденной заглушки предотвращает потерю охлаждающей жидкости и масла, а также исключает риск перегрева двигателя.

В заключение, резьбовая заглушка JMC 5096050050 (PT3, T=12 мм) является качественным аналогом оригинальной детали Isuzu. При соблюдении технологии установки она обеспечивает надежную герметизацию технологических отверстий блока цилиндров и системы охлаждения двигателей 4HK1, 6HK1 и других моделей Isuzu.

Данный товар является универсальным и подходит к следующему модельному ряду:

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.

Isuzu NQR75 4HK1 Евро-3 | NPR75 NQR90 FSR90 4HK1 Евро-4:

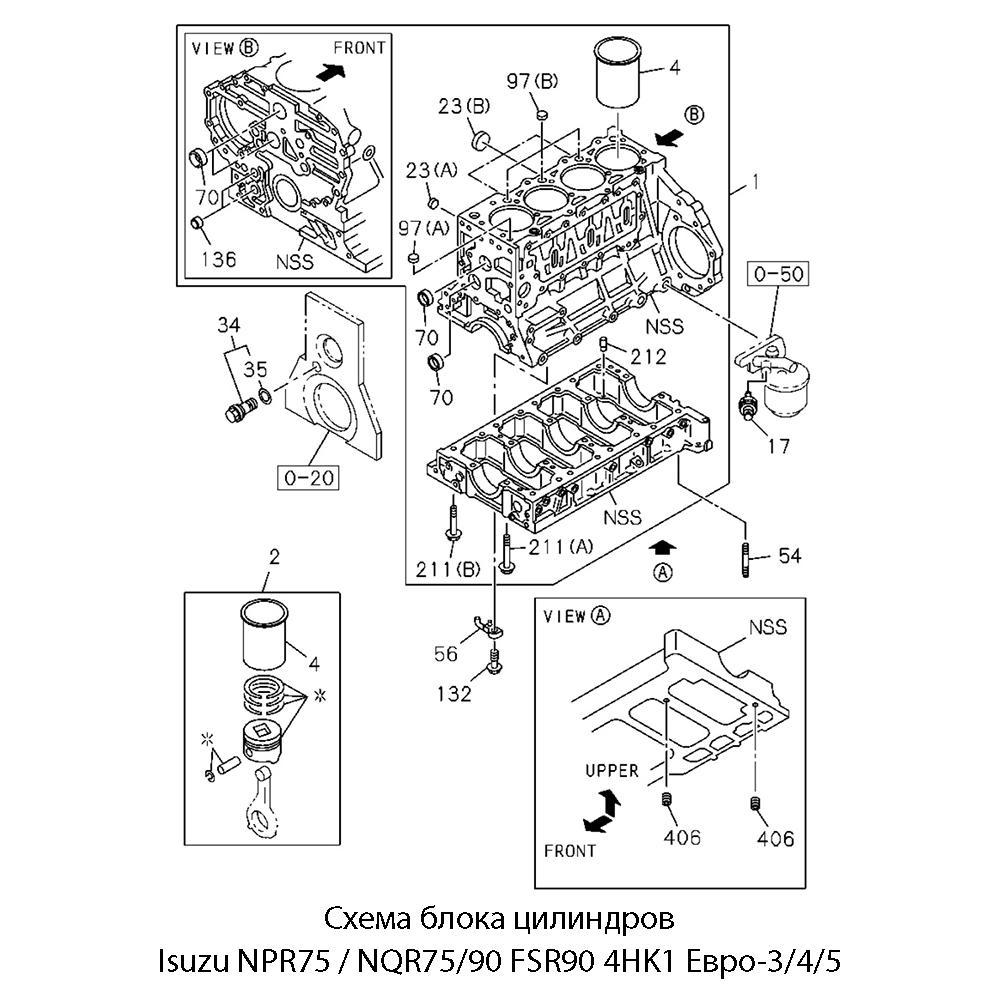

На схеме, приложенной в блоке с фото, данная автозапчасть обозначена цифрой № 406.

Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.
