Технические характеристики

• Оригинальный номер: 8943908581

• Тип изделия: соединитель (коннектор) жгута проводов двигателя / Engine Harness Connector

• Применяемость по двигателям: 4HK1 (5,2 л, Common Rail, Евро-3/4/5)

• Применяемость по моделям: Isuzu NQR75, NQR90, NPR75, FSR90

• Экологические классы: Евро-3, Евро-4, Евро-5

• Тип разъема: 40-контактный (основной соединитель жгута проводов к ECM)

• Тип поставки: оригинальная деталь Isuzu

Совместимость по моделям

Функциональное назначение

Соединитель (коннектор) жгута проводов является ключевым элементом электрической системы управления двигателем:

• Подключение датчиков к ECM: через основной 40-контактный разъем жгута проводов к блоку управления двигателем (ECM) подключаются все датчики и исполнительные механизмы системы управления

• Передача сигналов: обеспечивает передачу сигналов от следующих датчиков в ECM:

  • Датчик положения коленчатого вала (CKP) — 2-проводной, расположен на картере маховика

  • Датчик положения распределительного вала (CMP) — 2-проводной, расположен на головке блока цилиндров

  • Датчик давления наддува — 3-проводной, расположен во впускном коллекторе

  • Датчик положения EGR — 4-проводной, расположен в клапане EGR

  • Датчик давления топлива в рампе (FRP) — 3-проводной

  • Регулятор давления топлива (FRP regulator) — 2-проводной

• Подача питания на исполнительные механизмы: через разъем ECM подается питание на форсунки, клапан EGR, регулятор давления топлива и другие компоненты

Преимущества

• Оригинальное качето Isuzu. Коннектор произведен на заводском оборудовании и полностью соответствует техническим требованиям японского производителя

• Герметичность конструкции. Обеспечивает защиту электрических контактов от воздействия влаги, пыли и вибраций в моторном отсеке

• Надежный контакт. Прецизионные контакты обеспечивают стабильную передачу сигналов между ECM и компонентами двигателя

• Простота обслуживания. Конструкция разъема позволяет легко отсоединять жгут проводов при проведении ремонтных работ

Применение

Данный соединитель предназначен для установки в составе жгута проводов двигателя 4HK1 (5,2 л, Common Rail), которым оснащаются грузовые автомобили:

• Isuzu NQR75 (2005–2016)

• Isuzu NQR90 (2005–2016)

• Isuzu NPR75 (2005–2016)

• Isuzu FSR90 (2005–2016)

Коннектор является частью основного 40-контактного разъема, соединяющего жгут проводов двигателя с блоком управления двигателем (ECM) .

Замена соединителя требуется при:

• повреждении контактов или корпуса разъема

• окислении или коррозии контактов

• нарушении герметичности соединения

• обрыве проводов в месте соединения с коннектором

• проведении ремонтных работ с заменой жгута проводов

Дополнительная информация

Система управления двигателем 4HK1:

Двигатель 4HK1 оснащен электронной системой управления Common Rail, в которой ECM получает сигналы от следующих основных датчиков через 40-контактный разъем жгута проводов :

Признаки неисправности соединителя жгута проводов:

• нестабильная работа двигателя

• потеря мощности

• затрудненный пуск

• случайные пропуски воспламенения

• ошибки системы управления двигателем (DTC)

• видимые повреждения разъема или контактов

Рекомендации по диагностике:

Согласно руководству по ремонту Isuzu, при подозрении на неисправность электрических соединений необходимо выполнить следующие проверки :

1. Отключить питание (выключить зажигание)

2. Отсоединить проверяемый разъем

3. Осмотреть контакты на наличие повреждений, изгибов и коррозии

4. Проверить надежность соединения

5. При обнаружении повреждений — заменить соединитель

Важно: При замене соединителя необходимо обеспечить правильное соединение контактов в соответствии со схемой электропроводки. Для ремонта жгута проводов рекомендуется использовать оригинальные запчасти Isuzu 8943908581 для обеспечения надежности и долговечности соединения.

Следует подчеркнуть, что надежность электрических соединений критически важна для корректной работы системы управления двигателем Common Rail. Плохой контакт в разъемах может привести к нестабильной работе двигателя, потере мощности и некорректной работе систем контроля выбросов.

В заключение, оригинальный соединитель жгута проводов Isuzu 8943908581 является важным элементом электрической системы двигателя 4HK1. При соблюдении технологии ремонта он обеспечивает надежное соединение компонентов системы управления и стабильную работу двигателя.

Данный товар является универсальным и подходит к следующему модельному ряду:

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.

Isuzu NQR75/90 NPR75 FVR34 FSR90 4HK1/6HK1 Евро-3/4/5:

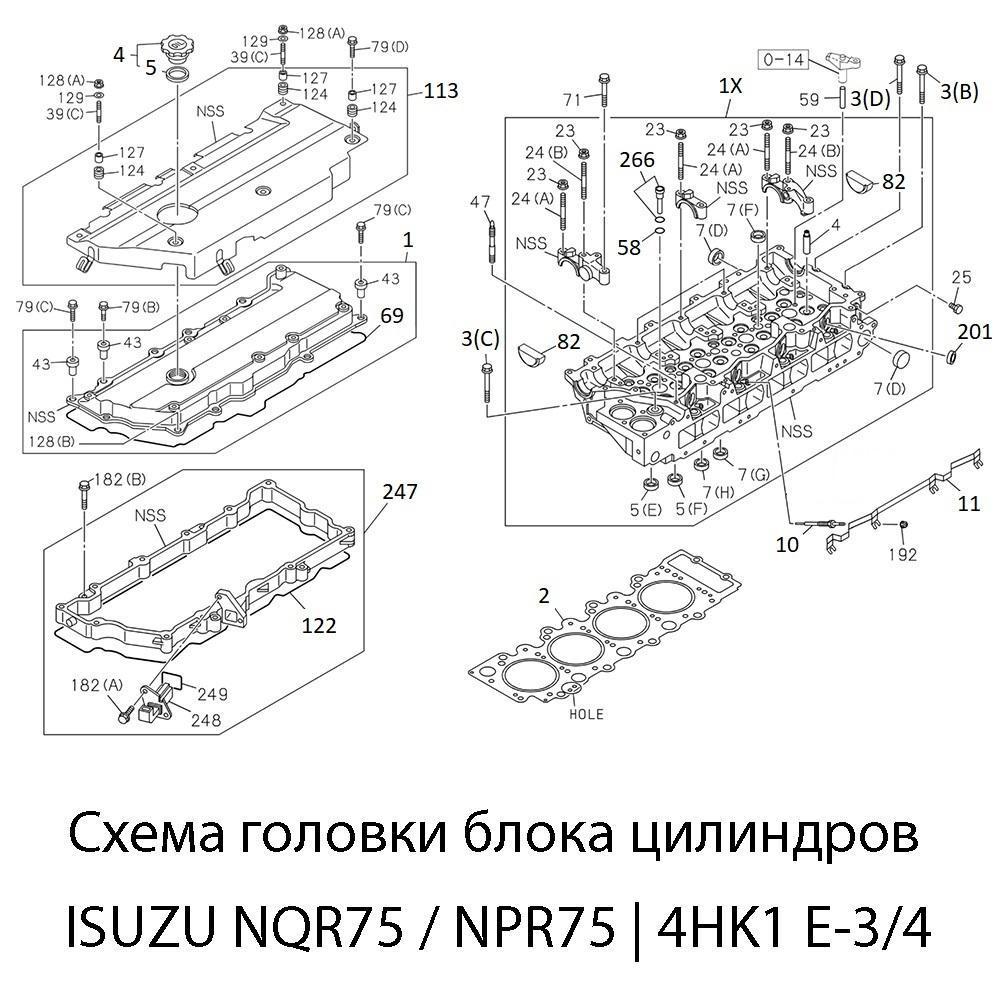

На схеме, приложенной в блоке с фото, данная автозапчасть обозначена цифрой № 248.

Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.
