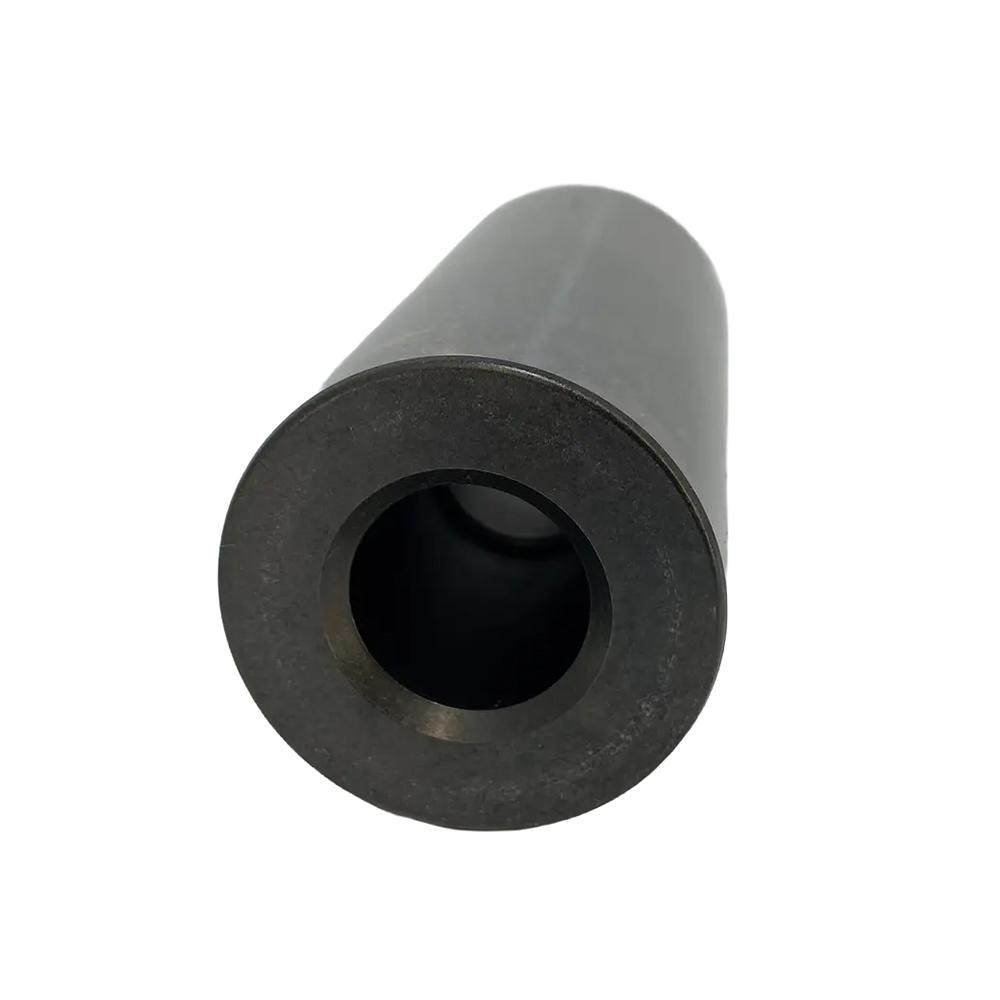

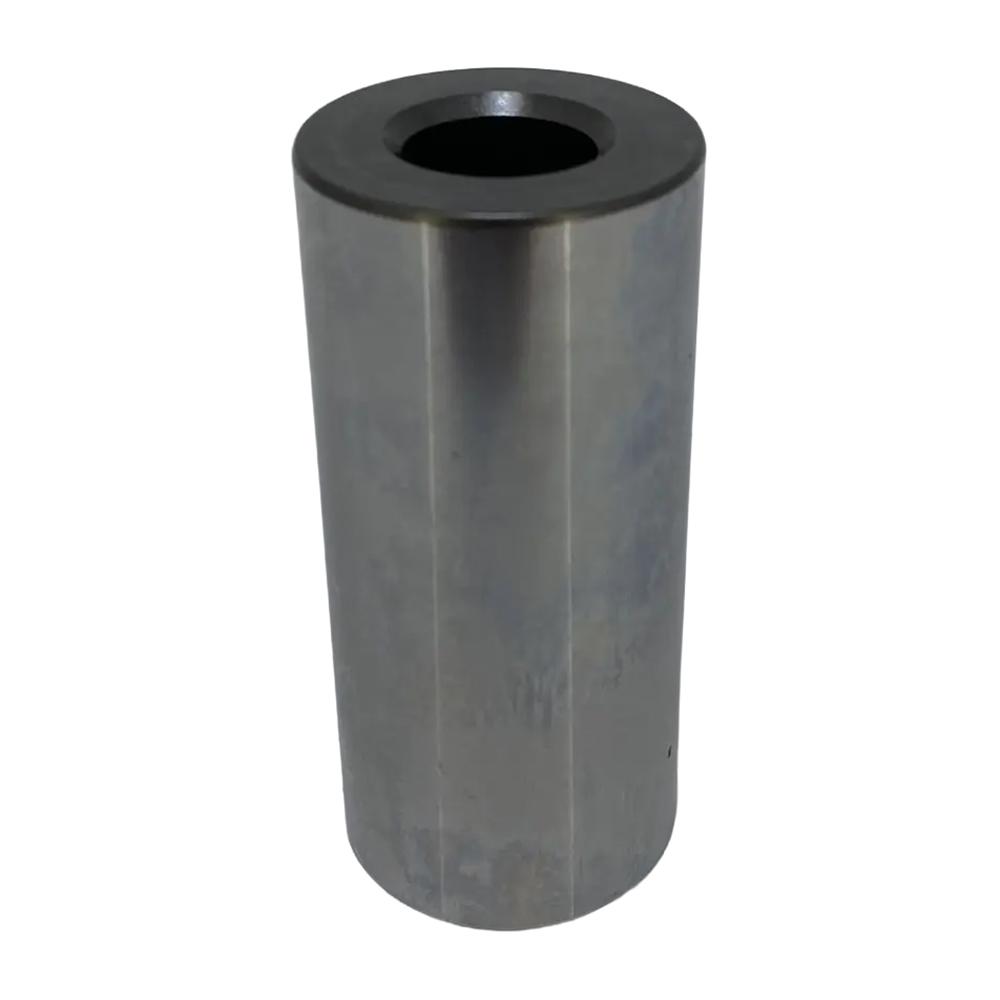

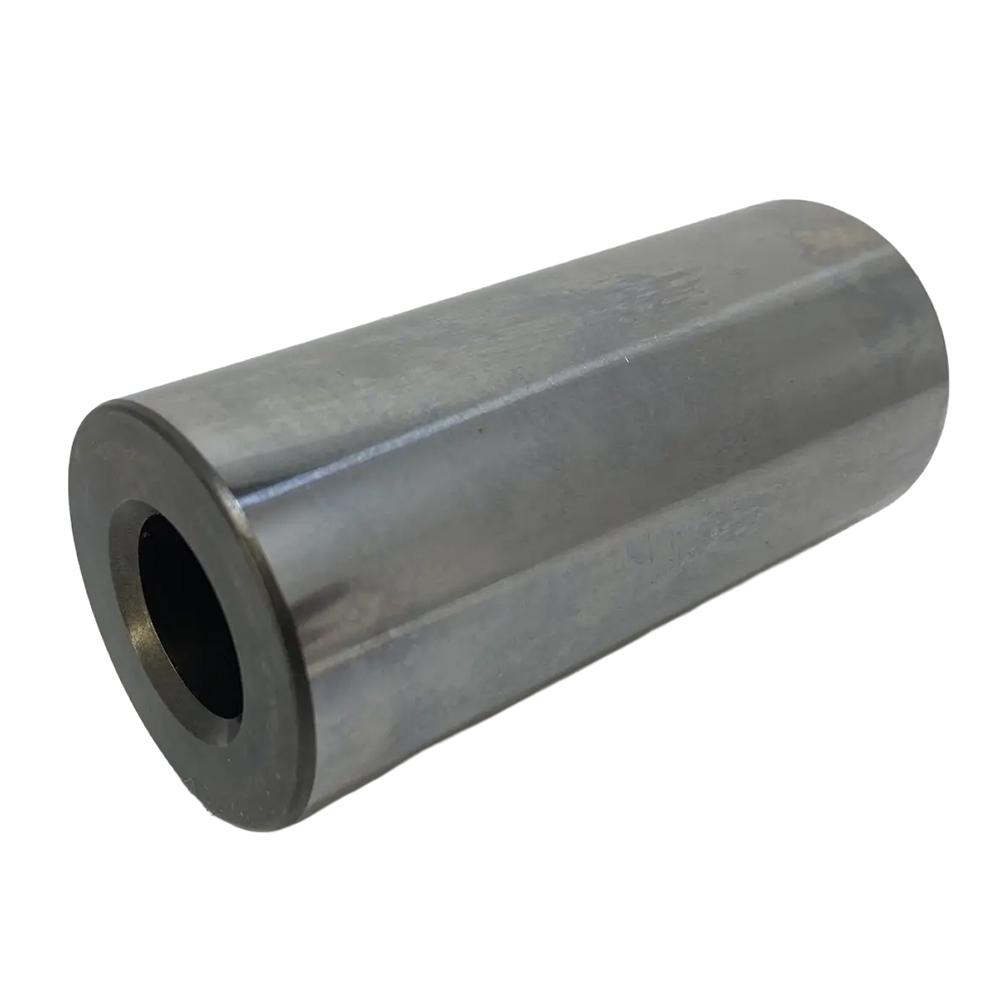

Технические характеристики

Совместимость по моделям

Совместимость со спецтехникой

Данный поршневой палец широко применяется на спецтехнике с двигателями Isuzu 4HK1 и 6HK1 :

Case: CX210B, CX230B, CX210C, CX250C, CX300C, CX330C, CX350C, CX370C

Hitachi: ZX200-3, ZX210-3, ZX240-3, ZX250H-3, ZX270-3, ZX330-3, ZX350H-3, ZX360LC-HHE, ZW220, ZW250, ZH200-A, SCX400, SCX700-2

JCB: JS190, JS200, JS210, JS220, JS235, JS240, JS260, JS330, JS360, JS370

John Deere: 190D W, 220D W, 225D LC

Другая техника: DENYO DCA-125ESEI, DCA-180ESEI (дизель-генераторы); HIDROMEK HMK 200 W, HMK 220 LC; KOBELCO; SANY SY335C, SY365C; SUMITOMO SH200-5, SH240-5; XCMG XE335C, XE370C

Функциональное назначение

Поршневой палец является ключевым элементом кривошипно-шатунного механизма:

• Шарнирное соединение: обеспечивает подвижное соединение поршня с шатуном, передавая усилие от поршня к шатуну и далее к коленчатому валу

• Плавающий тип: палец свободно вращается как в бобышках поршня, так и во втулке верхней головки шатуна, что обеспечивает равномерный износ и снижение нагрузок

• Фиксация: удерживается в осевом направлении стопорными кольцами (артикул 1095870811, OD=43,7 мм), устанавливаемыми в канавки бобышек поршня

Преимущества

• Качественный аналог JMC. Изделие соответствует оригинальному артикулу 8943967311 и основным геометрическим параметрам (диаметр 40 мм, длина 87 мм)

• Высокая прочность. Изготовление из легированной стали с термообработкой обеспечивает устойчивость к знакопеременным нагрузкам в процессе работы двигателя

• Точная геометрия. Прецизионная обработка поверхности гарантирует правильный зазор в бобышках поршня и втулке шатуна

• Широкая совместимость. Подходит для двигателей 4HK1 и 6HK1 на грузовых автомобилях Isuzu и спецтехнике ведущих мировых производителей

• Экономическая эффективность. Доступная цена по сравнению с оригинальной деталью Isuzu при сохранении функциональных характеристик

Применение

Данный поршневой палец предназначен для установки на двигатели Isuzu:

• 4HK1 (5,2 л, Common Rail, Евро-3/4/5) — Isuzu NQR75, NQR90, NPR75, FSR90

• 6HK1 (7,8 л, Евро-4/5) — Isuzu FVR34, FTR

Расчет количества:

• Для двигателя 4HK1 (4 цилиндра) требуется 4 пальца

• Для двигателя 6HK1 (6 цилиндров) требуется 6 пальцев

Замена поршневого пальца требуется при:

• износе поверхности пальца (задиры, цвет побежалости)

• увеличении зазора между пальцем и втулкой шатуна

• появлении люфта в соединении поршень-палец-шатун

• проведении капитального ремонта двигателя с полной разборкой шатунно-поршневой группы

Дополнительная информация

Рекомендации по установке:

1. Перед установкой нового пальца тщательно очистите бобышки поршня и втулку шатуна от загрязнений

2. Рекомендуется нагреть поршень до температуры 50–60°C для облегчения установки пальца

3. Нанесите моторное масло на поршневой палец и отверстия в бобышках поршня

4. При сборке поршня с шатуном необходимо совместить метку передней части поршня с меткой на шатуне — они должны быть направлены в одну сторону

5. Вставьте палец в поршень до упора

6. Установите новые стопорные кольца (артикул 1095870811, OD=43,7 мм) в канавки бобышек поршня, убедившись, что они полностью вошли в канавки и надежно зафиксировались

7. После сборки проверьте, что шатун свободно перемещается на пальце без заеданий

Важно: Поршневой палец является ответственной деталью, от которой зависит надежность работы шатунно-поршневой группы. При обнаружении люфта или стуков необходимо провести дефектовку и замену пальца. Для двигателей 4HK1 и 6HK1 поршневой палец имеет диаметр 40 мм и длину 87 мм .

Следует подчеркнуть, что при сборке необходимо использовать новые стопорные кольца. Старые кольца теряют упругость и не обеспечивают надежную фиксацию. Выход пальца из зацепления может привести к катастрофическому повреждению двигателя.

В заключение, поршневой палец JMC 8943967311 является качественным аналогом оригинальной детали Isuzu. При соблюдении технологии установки он обеспечивает надежное шарнирное соединение поршня с шатуном и длительный срок службы шатунно-поршневой группы двигателей 4HK1 и 6HK1.

Данный товар является универсальным и подходит к следующему модельному ряду:

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.

Isuzu NQR71/75/90 NPR75 FVR34 4HG1/4HK1/6HK1 Евро-2/3/4/5:

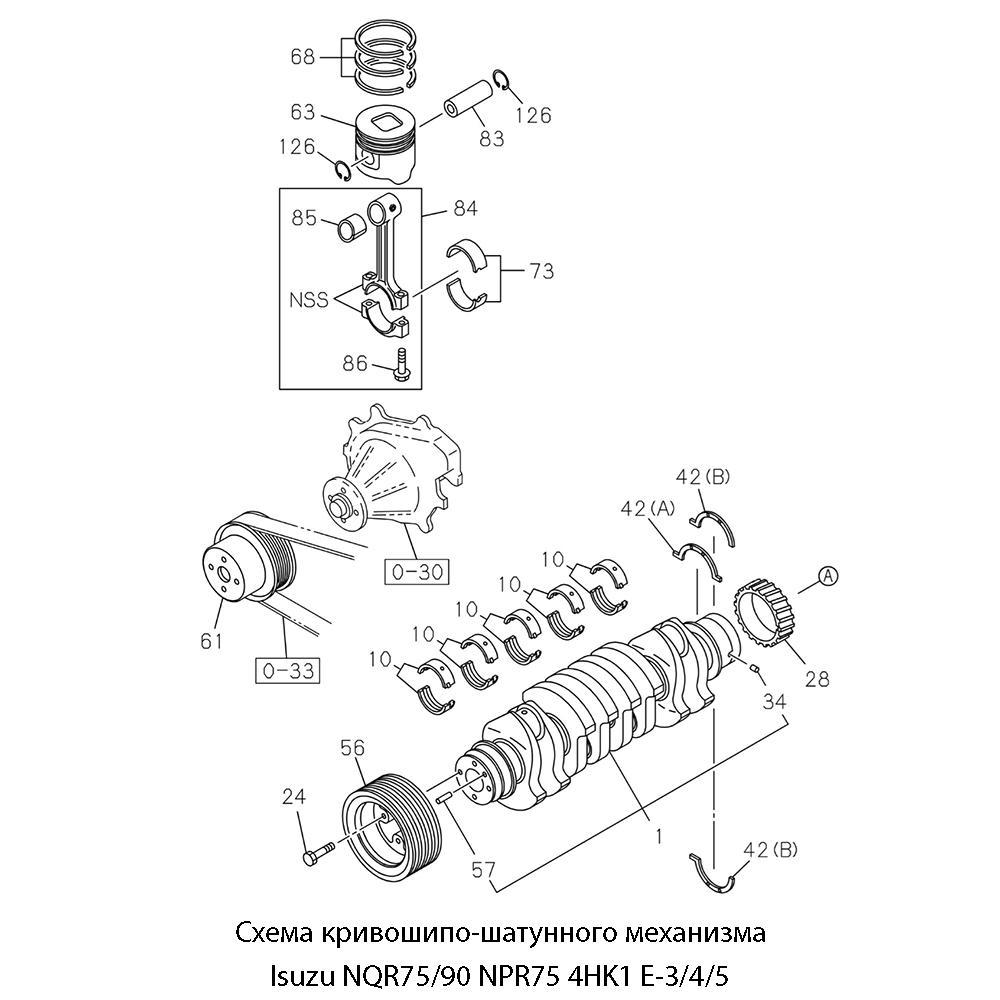

На схеме, приложенной в блоке с фото, данная автозапчасть обозначена цифрой № 126.

Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.
