Технические характеристики

• Оригинальный номер: 8973313621 (также 89733-13621)

• Производитель: JMC (Jiangling Motors Corporation) — качественный аналог оригинальной детали

• Тип изделия: проставка клапанной крышки (прокладка-проставка / cylinder head cover spacer)

• Применяемость по двигателям: 4HK1 (5,2 л, Common Rail, Евро-3/4/5)

• Применяемость по моделям: Isuzu NQR75, NQR90, NPR75, FSR90, NKR, NHR, NKR77

• Экологические классы: Евро-3, Евро-4, Евро-5

• Назначение: создает дополнительное пространство между ГБЦ и клапанной крышкой для размещения элементов ГРМ

• Тип поставки: аналог (не оригинальная деталь Isuzu)

Совместимость по моделям

Функциональное назначение

Проставка клапанной крышки является важным элементом верхней части двигателя:

• Увеличение пространства: создает дополнительный объем над головкой блока цилиндров, необходимый для размещения распределительного вала, коромысел и других элементов газораспределительного механизма (ГРМ)

• Герметизация: совместно с верхней прокладкой клапанной крышки и нижней прокладкой проставки обеспечивает герметичность верхней части двигателя, предотвращая утечки масла

• Правильная геометрия: обеспечивает точное позиционирование клапанной крышки относительно головки блока цилиндров

• Шумоизоляция: дополнительный слой металла и уплотнений способствует снижению шума от работающего клапанного механизма

Преимущества

• Качественный китайский аналог JMC. Изделие соответствует оригинальному артикулу 8973313621 и основным геометрическим параметрам, что обеспечивает правильную установку

• Точное соответствие геометрии. Проставка повторяет контуры головки блока цилиндров и клапанной крышки двигателя 4HK1, обеспечивая плотное прилегание всех уплотнений

• Высокая прочность. Изготовлена из качественного металла, устойчивого к деформации при правильной затяжке крепежа

• Комплектная замена. При капитальном ремонте рекомендуется заменять проставку вместе с прокладками клапанной крышки для обеспечения надежной герметизации

• Экономическая эффективность. Доступная цена по сравнению с оригинальной деталью Isuzu при сохранении функциональных характеристик

Применение

Данная проставка клапанной крышки предназначена для установки на двигатель 4HK1 (5,2 л, Common Rail), которым оснащаются грузовые автомобили:

• Isuzu NQR75 (2005–2016)

• Isuzu NQR90 (2005–2016)

• Isuzu NPR75 (2005–2016)

• Isuzu FSR90 (2005–2016)

• Isuzu NKR, NHR, NKR77 (с двигателем 4HK1)

Проставка устанавливается между головкой блока цилиндров и клапанной крышкой. В сборе с прокладками она формирует герметичную полость для механизма газораспределения.

Замена проставки клапанной крышки требуется при:

• механических повреждениях (трещины, деформация)

• нарушении герметичности (подтекание масла по стыкам)

• проведении капитального ремонта двигателя с разборкой головки блока цилиндров

• замене клапанной крышки или головки блока

Дополнительная информация

Признаки неисправности проставки клапанной крышки:

• подтекание масла в районе стыка головки блока и клапанной крышки

• деформация проставки (визуально заметные искривления)

• трещины на корпусе проставки

• негерметичность, приводящая к подсосу пыли в механизм ГРМ

Рекомендации по установке:

1. Перед установкой новой проставки тщательно очистите привалочные поверхности головки блока цилиндров и клапанной крышки от остатков старых прокладок, герметика и загрязнений

2. Установите нижнюю прокладку между головкой блока и проставкой

3. Установите проставку на штатное место, убедившись в правильной ориентации

4. Установите верхнюю прокладку между проставкой и клапанной крышкой

5. Затягивайте болты крепления равномерно, от центра к краям, с соблюдением момента затяжки согласно технической документации (обычно 8–12 Н·м). Перетяжка может привести к деформации проставки и нарушению герметичности

6. При замене рекомендуется использовать новый комплект прокладок (нижней и верхней)

Важно: Проставка клапанной крышки является важным элементом системы герметизации двигателя 4HK1. При каждом демонтаже клапанной крышки рекомендуется проверять состояние проставки и при необходимости заменять ее. Признаками необходимости замены могут быть деформация, трещины или следы масла на стыках.

Следует подчеркнуть, что проставка клапанной крышки двигателя 4HK1 является неотъемлемой частью конструкции ГРМ. Ее правильная установка и герметичность критически важны для предотвращения утечек масла и защиты механизма газораспределения от загрязнений. Двигатель 4HK1 объемом 5,2 литра широко применяется в коммерческом транспорте и спецтехнике благодаря своей надежности и экономичности.

В заключение, проставка клапанной крышки JMC 8973313621 является качественным аналогом оригинальной детали Isuzu. При соблюдении технологии установки и замене прокладок она обеспечивает надежную герметизацию верхней части двигателя 4HK1 и правильную работу газораспределительного механизма.

Данный товар является универсальным и подходит к следующему модельному ряду:

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.

Isuzu NQR75/90 NPR75 FVR34 FSR90 4HK1/6HK1 Евро-3/4/5:

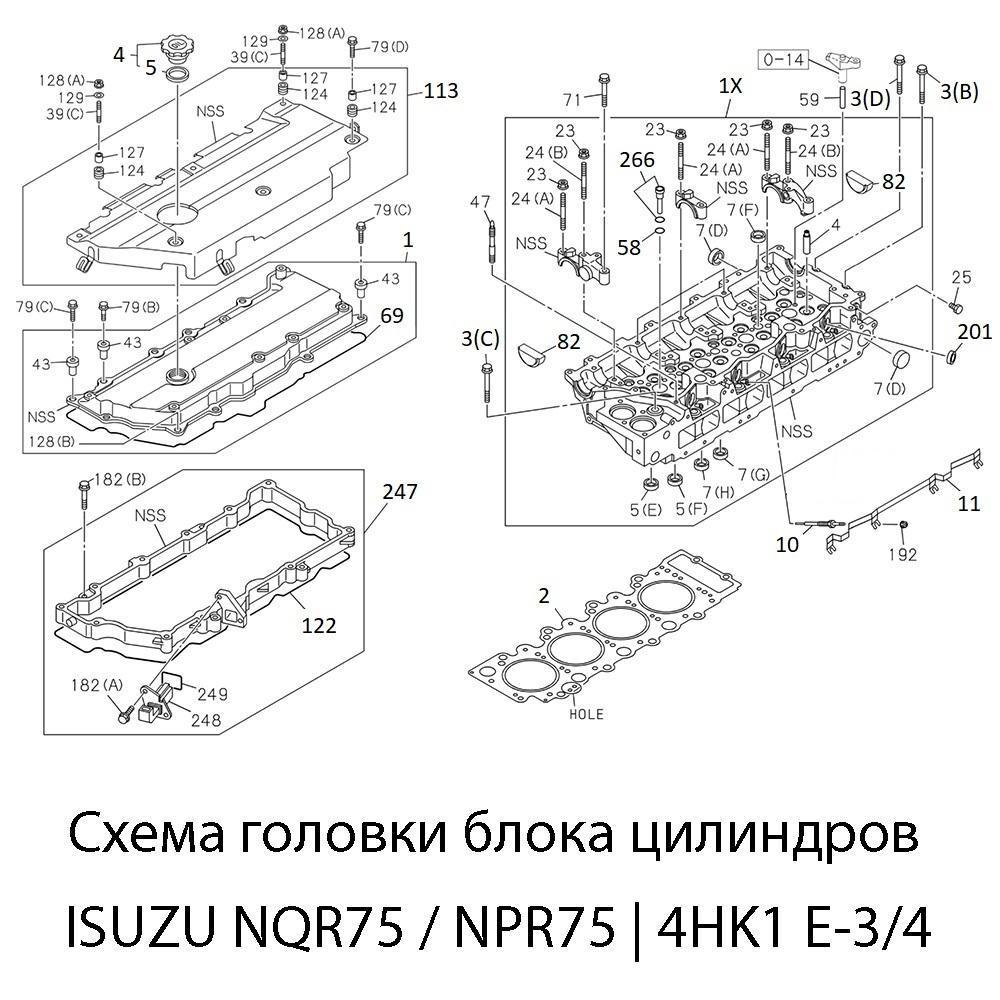

На схеме, приложенной в блоке с фото, данная автозапчасть обозначена цифрой № 247.

Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.
