Технические характеристики

• Оригинальный номер: 8973528880 (также 8-97352-888-0, 8943958840, 8972118160)

• Тип изделия: пружина клапана впускного (Valve Spring)

• Цветовая маркировка: синяя метка (для идентификации впускной пружины)

• Применяемость по двигателям: 4HK1 (5,2 л), 6HK1 (7,8 л)

• Применяемость по моделям: Isuzu NQR75, NQR90, NPR75, FSR90, FVR34

• Экологические классы: Евро-3, Евро-4, Евро-5

• Материал: высокопрочная легированная сталь

• Тип поставки: оригинальная деталь Isuzu (производство Япония)

Совместимость по моделям

Совместимость со спецтехникой

Данная впускная пружина клапана широко применяется на спецтехнике с двигателями Isuzu 4HK1 и 6HK1 :

Case: CX210B, CX230B, CX210C, CX235C SR, CX250C, CX300C, CX330C, CX350C, CX370C

Hitachi: ZX200-3, ZX210-3, ZX240-3, ZX250H-3, ZX270-3, ZX280LC-3, ZX330-3, ZX350H-3, ZX370MTH, ZW220, ZW250, ZH200-A

Hidromek: HMK 200 W, HMK 220 LC, HMK 300 LC, HMK 370 LC HD

JCB: JS190, JS200, JS210, JS220, JS235, JS240, JS260, JS330, JS360, JS370, JZ235, JZ330

Другая техника: DENYO DCA-125ESEI, DCA-180ESEI (дизель-генераторы); JOHN DEERE 190D W, 220D W, 225D LC; KOBELCO; NEW HOLLAND E385; SANY SY335C, SY365C; SUMITOMO SH200-5, SH240-5; XCMG XE335C, XE370C

Функциональное назначение

Впускная пружина клапана является важнейшим элементом газораспределительного механизма:

• Закрытие клапана: под действием силы упругости пружина возвращает впускной клапан в седло после того, как кулачок распределительного вала перестает давить на рокер (коромысло) и толкатель

• Герметизация камеры сгорания: обеспечивает плотное прилегание тарелки впускного клапана к седлу, предотвращая утечку воздуха из цилиндра и падение компрессии

• Удержание клапана на высоких оборотах: предотвращает «зависание» клапана при высоких частотах вращения коленчатого вала, обеспечивая стабильную работу двигателя во всем диапазоне оборотов

• Компенсация теплового расширения: конструкция пружины учитывает тепловое расширение деталей клапанного механизма при работе двигателя

Отличие впускной пружины от выпускной

Для двигателей 4HK1 и 6HK1 пружины впускных клапанов имеют синюю цветовую метку, в то время как пружины выпускных клапанов маркируются красной меткой . Это различие обусловлено разными рабочими температурами и нагрузками впускных и выпускных клапанов.

Преимущества

• Оригинальное качество Isuzu. Деталь произведена в Японии и полностью соответствует заводским спецификациям, обеспечивая точные упругие характеристики и высокую надежность

• Цветовая маркировка. Синяя метка позволяет легко идентифицировать принадлежность пружины к впускному клапану, исключая ошибки при сборке

• Высокая упругость и усталостная прочность. Изготовление из легированной стали со специальной термообработкой гарантирует сохранение упругих свойств в течение длительного срока службы при циклических нагрузках

• Широкая совместимость. Подходит для двигателей 4HK1 и 6HK1 на грузовых автомобилях Isuzu и спецтехнике ведущих мировых производителей

Применение

Данная впускная пружина клапана предназначена для установки на двигатели Isuzu:

• 4HK1 (5,2 л, Common Rail, Евро-3/4/5) — Isuzu NQR75, NQR90, NPR75, FSR90

• 6HK1 (7,8 л, Евро-4/5) — Isuzu FVR34, FTR34

На один цилиндр двигателей 4HK1/6HK1 приходится два впускных клапана, следовательно, требуется две впускные пружины на цилиндр. Для полного ремонта двигателя 4HK1 (4 цилиндра) потребуется 8 впускных пружин.

Замена пружины впускного клапана требуется при:

• потере упругости (уменьшение длины пружины в свободном состоянии)

• появлении трещин или деформации витков

• изломе пружины

• проведении капитального ремонта головки блока цилиндров

• замене клапанов или других элементов клапанного механизма

Дополнительная информация

Кросс-номера:

• 8973528880

• 8943958840

• 8972118160

• 02/801828, 02/802004

Рекомендации по установке:

1. Перед установкой новой пружины тщательно очистите посадочные места в головке блока цилиндров

2. Проверьте длину пружины в свободном состоянии согласно технической документации

3. Установите пружину, убедившись в правильной ориентации

4. При сборке используйте специальное приспособление для сжатия пружин клапанов

5. Смажьте пружину моторным маслом перед установкой

6. При замене рекомендуется устанавливать все пружины клапанов (впускные и выпускные) новыми

Важно: В руководстве по ремонту двигателей 4HK1/6HK1 содержится полная техническая информация о характеристиках пружин, включая длину в свободном состоянии и усилие сжатия . При замене рекомендуется обращаться к официальной документации.

Следует подчеркнуть, что в каталогах запчастей деталь 8973528880 также обозначается как Spring; vlv . Оригинальные номера 8973528880, 8943958840 и 8972118160 являются взаимозаменяемыми. Для двигателей 4HK1 и 6HK1 впускные пружины маркируются синей меткой, выпускные — красной .

В заключение, оригинальная впускная пружина клапана Isuzu 8973528880 (синяя метка) является качественной деталью, обеспечивающей надежное закрытие впускных клапанов и стабильную работу газораспределительного механизма двигателей 4HK1 и 6HK1. При соблюдении технологии установки она гарантирует длительный срок службы и надежность двигателя.

Данный товар является универсальным и подходит к следующему модельному ряду:

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.

Isuzu NQR75 4HK1 Евро-3 | NPR75 NQR90 FSR90 4HK1 Евро-4/5:

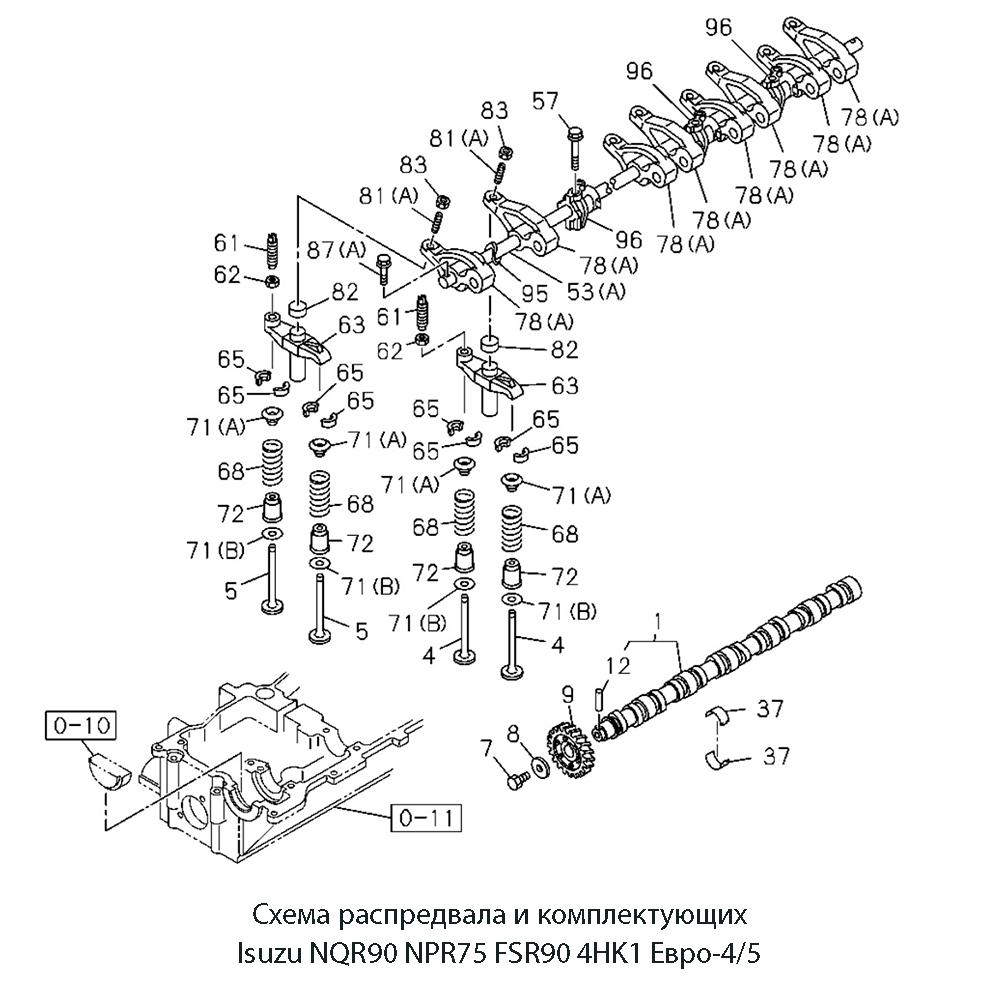

На схеме, приложенной в блоке с фото, данная автозапчасть обозначена цифрой № 68.
