Технические характеристики

Комплект поршневых колец STD (стандартный размер) предназначен для одного цилиндра двигателей Isuzu серий 4H и 6H, устанавливаемых на грузовые автомобили модельных рядов NQR71, NQR75, NQR90, NPR75 и FVR34 всех экологических классов (Евро-2/3/4/5) .

• Оригинальный номер: 8980401250 (8-98040125-0)

• Типоразмер: STD (стандартный, номинальный)

• Номинальный диаметр (D): 115 мм

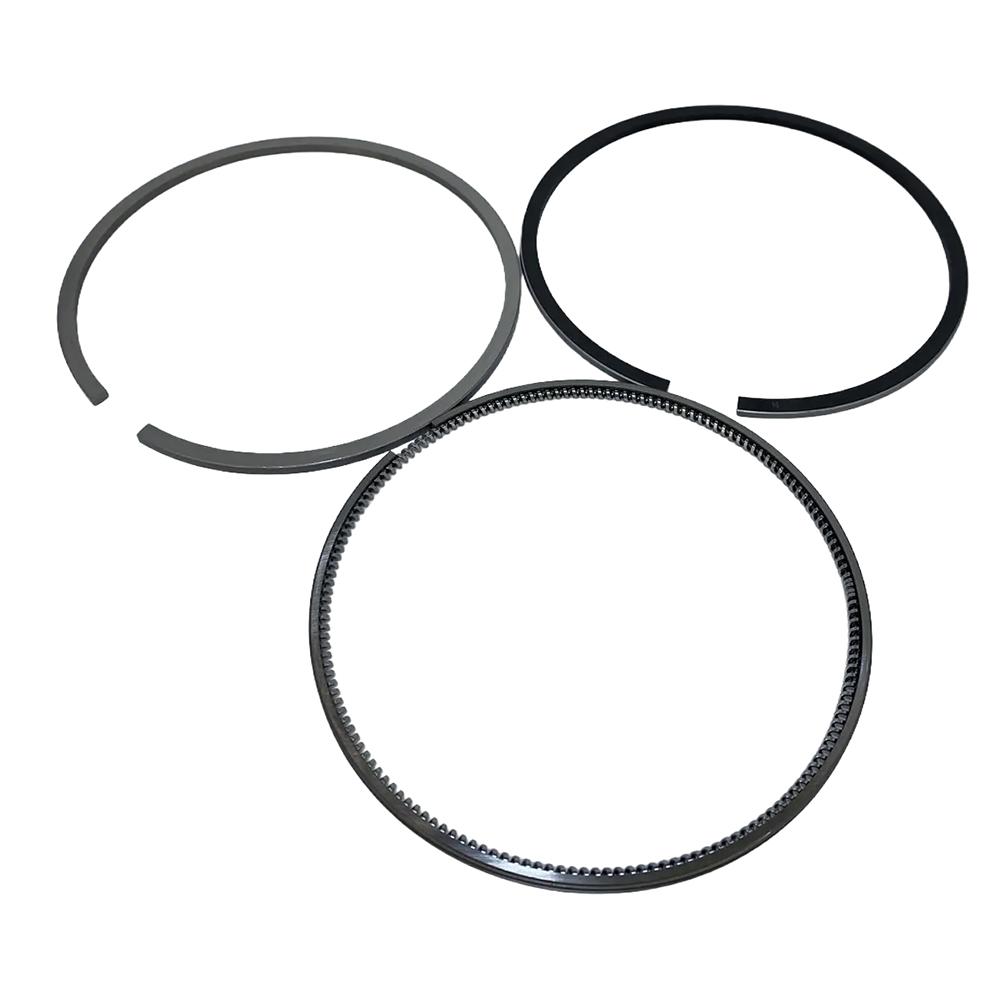

Комплектация на один цилиндр:

1. Компрессионное кольцо № 1 (Верхнее)

   • Номинальный диаметр (D): 115 мм

   • Высота кольца (h): 2,5 мм

   • Радиальная толщина (t): 5,0 мм

2. Компрессионное кольцо № 2 (Нижнее)

   • Номинальный диаметр (D): 115 мм

   • Высота кольца (h): 3,0 мм

   • Радиальная толщина (t): 4,2 мм

3. Маслосъемное кольцо

   • Номинальный диаметр (D): 115 мм

   • Высота кольца (h): 4,0 мм

   • Радиальная толщина (t): 4,0 мм

Функциональное назначение

• Герметизация камеры сгорания: Компрессионные кольца предотвращают прорыв газов из камеры сгорания в картер двигателя, обеспечивая максимальную компрессию и мощность .

• Контроль расхода масла: Маслосъемное кольцо регулирует толщину масляной пленки на стенках цилиндра, удаляя излишки масла и предотвращая его попадание в камеру сгорания .

• Теплоотвод: Кольца передают тепло от поршня к стенкам цилиндра, предотвращая перегрев поршневой группы .

Преимущества

• Оригинальное качество Isuzu: Комплект произведен в соответствии со спецификациями OEM, что гарантирует точное соответствие геометрическим параметрам и допускам для двигателей 4HG1/4HK1/6HK1 .

• Высокая износостойкость: Кольца изготавливаются из высокопрочных сплавов с применением упрочняющих покрытий (хромирование, молибден), что обеспечивает длительный ресурс в условиях высоких нагрузок .

• Полный комплект на цилиндр: В набор входят все три кольца, необходимые для одного цилиндра, что исключает необходимость самостоятельного подбора компонентов.

• Оптимальные геометрические параметры: Размеры (h, t) колец подобраны для обеспечения правильной посадки в поршневые канавки и необходимого усилия прилегания к стенкам гильзы.

Применение

Данный комплект поршневых колец предназначен для установки при капитальном ремонте двигателей:

• 4HG1 (4,6 л, Евро-2/3) для Isuzu NQR71

• 4HK1 (5,2 л, Евро-3/4/5) для Isuzu NQR75/90, NPR75

• 6HK1 (7,8 л, Евро-4/5) для Isuzu FVR34

Важно: Комплект STD (стандартный размер) применяется при использовании новых гильз цилиндров стандартного размера или при отсутствии износа цилиндров, позволяющего сохранить номинальные размеры.

Дополнительная информация

Перед установкой новых поршневых колец необходимо:

• Очистить канавки поршня от нагара и проверить их состояние.

• Проверить зазоры в замках колец при установке в гильзу номинального диаметра.

• Соблюдать ориентацию замков колец при установке на поршень (обычно под углом 120° друг относительно друга).

• Использовать специальную оправку для обжатия колец при установке поршня в цилиндр.

Следует подчеркнуть, что правильный подбор поршневых колец по высоте (h) и радиальной толщине (t) критически важен для обеспечения нормального масляного зазора между кольцом и канавкой поршня, а также необходимого усилия прилегания к стенкам цилиндра.

В заключение стоит добавить, что своевременная замена изношенных поршневых колец восстанавливает компрессию, снижает расход масла и обеспечивает эффективную и экономичную работу двигателя.

Данный товар является универсальным и подходит к следующему модельному ряду:

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.

Isuzu NQR71/75/90 NPR75 FVR34 4HG1/4HK1/6HK1 Е-2/3/4/5:

На схемах деталь обозначена цифрой: № 68.

Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.
