Технические характеристики

• Оригинальный номер: 8973064243 (также 8-97306-424-3, 8-97306-424-2, 8-97306-424-1)

• Кросс-номера: 8943929930; 02/801830; 02/801233

• Производитель: JMC (Jiangling Motors Corporation) — качественный аналог

• Тип изделия: рокер (коромысло) выпускного клапана

• Применяемость по двигателям: 4HK1 (5,2 л), 6HK1 (7,8 л), 6HH1

• Применяемость по моделям: Isuzu NQR75, NQR90, NPR75, FSR90, FVR34, а также спецтехника Hitachi, Case, JCB, Hidromek, John Deere, SANY, XCMG и другие

• Экологические классы: Евро-3, Евро-4, Евро-5

• Расположение в двигателе: верхняя часть головки блока цилиндров, на оси коромысел

• Функция: передача усилия от толкателя к выпускному клапану

Совместимость по моделям

Совместимость со спецтехникой

Данный рокер выпускного клапана широко применяется на спецтехнике с двигателями Isuzu 4HK1, 6HK1 и 6HH1 :

Case: CX210B, CX230B, CX210C, CX250C, CX300C, CX330C, CX350C, CX370C, CX235C SR, CX240B

Hitachi: ZX200-3, ZX210-3, ZX240-3, ZX250H-3, ZX270-3, ZX280LC-3, ZX330-3, ZX350H-3, ZX370MTH, ZW220, ZW250, ZH200-A, ZX170W-3, ZX190W-3, ZX210W-3, ZX360W-3, SCX400, SCX700-2, SCX800-2, LX210E, MA200

Hidromek: HMK 200 W, HMK 220 LC, HMK 300 LC, HMK 370 LC HD

JCB: JS190, JS200, JS210, JS220, JS235, JS240, JS260, JS330, JS360, JS370, JZ235, JZ330

John Deere: 190D W, 220D W, 225D LC, 330C LC, 370C

Другая техника: DENYO DCA-125ESEI, DCA-180ESEI (дизель-генераторы); KOBELCO; NEW HOLLAND E385; SANY SY335C, SY365C; SUMITOMO SH200-5, SH240-5, SH300-3, SH350-3; XCMG XE335C, XE370C; TCM L27, L32; LBX 210 X2, 240 X2, 290 X2, 350 X2

Функциональное назначение

Рокер выпускного клапана является важным элементом газораспределительного механизма:

• Передача усилия от толкателя к клапану: преобразует вертикальное движение толкателя (приводимого в движение распределительным валом) в движение, открывающее выпускной клапан для выпуска отработавших газов из цилиндра

• Регулировка теплового зазора: на рокере предусмотрено регулировочное устройство (винт и контргайка) для установки правильного зазора между рокером и стержнем клапана

• Обеспечение фаз газораспределения: правильная работа рокера критически важна для своевременного открытия и закрытия выпускного клапана, что напрямую влияет на мощность, экономичность и экологические характеристики двигателя

Преимущества

• Качественный аналог JMC. Изделие соответствует оригинальному артикулу 8973064243 и основным геометрическим параметрам, что обеспечивает правильную установку

• Точная геометрия. Конструкция рокера повторяет оригинальную деталь, обеспечивая правильное взаимодействие с толкателем и клапаном

• Высокая износостойкость. Изготовление из легированной стали с термообработкой гарантирует устойчивость к высоким нагрузкам при работе клапанного механизма

• Широкая совместимость. Подходит для двигателей 4HK1 и 6HK1 на грузовых автомобилях Isuzu и спецтехнике ведущих мировых производителей

• Экономическая эффективность. Доступная цена по сравнению с оригинальной деталью Isuzu при сохранении функциональных характеристик

Применение

Данный рокер выпускного клапана предназначен для установки на двигатели Isuzu:

• 4HK1 (5,2 л, Common Rail, Евро-3/4/5) — Isuzu NQR75, NQR90, NPR75, FSR90

• 6HK1 (7,8 л, Евро-4/5) — Isuzu FVR34, FTR34

Рокер устанавливается на ось коромысел в головке блока цилиндров и работает в паре с впускным рокером . При замене рокера также рекомендуется проверять состояние регулировочного винта и контргайки.

Замена рокера выпускного клапана требуется при:

• износе рабочей поверхности, контактирующей с толкателем или клапаном

• повреждении резьбы регулировочного винта

• трещинах или деформации корпуса рокера

• износе посадочного отверстия под ось коромысел

• проведении капитального ремонта головки блока цилиндров

Дополнительная информация

Признаки неисправности рокера выпускного клапана:

• стуки в верхней части двигателя (характерные щелчки при работе клапанного механизма)

• нестабильная работа двигателя на холостом ходу

• потеря мощности

• повышенный расход топлива

• хлопки в выпускной системе (при неплотном прилегании выпускного клапана)

Рекомендации по установке:

1. Перед установкой нового рокера тщательно очистите ось коромысел от загрязнений и нагара

2. Проверьте состояние оси коромысел — при наличии износа или задиров ось также необходимо заменить

3. Установите рокер на ось, убедившись в правильной ориентации (выпускной рокер отличается от впускного)

4. Нанесите небольшое количество моторного масла на все трущиеся поверхности перед установкой

5. После установки отрегулируйте тепловые зазоры клапанов согласно технической документации

6. Затяните контргайку регулировочного винта с моментом, указанным в руководстве по ремонту

Важно: Согласно руководству по ремонту двигателей 4HK1/6HK1, при замене рокеров необходимо соблюдать правильную последовательность затяжки и использовать динамометрический ключ . Неправильная регулировка клапанных зазоров может привести к стукам, потере мощности и даже повреждению клапанов и поршней.

Следует подчеркнуть, что рокеры впускных и выпускных клапанов имеют конструктивные отличия. При заказе убедитесь, что приобретаете деталь именно для выпускного клапана. Рокер выпускного клапана 8973064243 является парным к впускному рокеру 8973064213 .

В заключение, рокер выпускного клапана JMC 8973064243 является качественным аналогом оригинальной детали Isuzu. При соблюдении технологии установки и правильной регулировке клапанных зазоров он обеспечивает надежную работу газораспределительного механизма двигателей 4HK1 и 6HK1 на грузовых автомобилях Isuzu и спецтехнике.

Данный товар является универсальным и подходит к следующему модельному ряду:

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.

Isuzu NQR75 4HK1 Евро-3 | NPR75 NQR90 FSR90 4HK1 Евро-4/5:

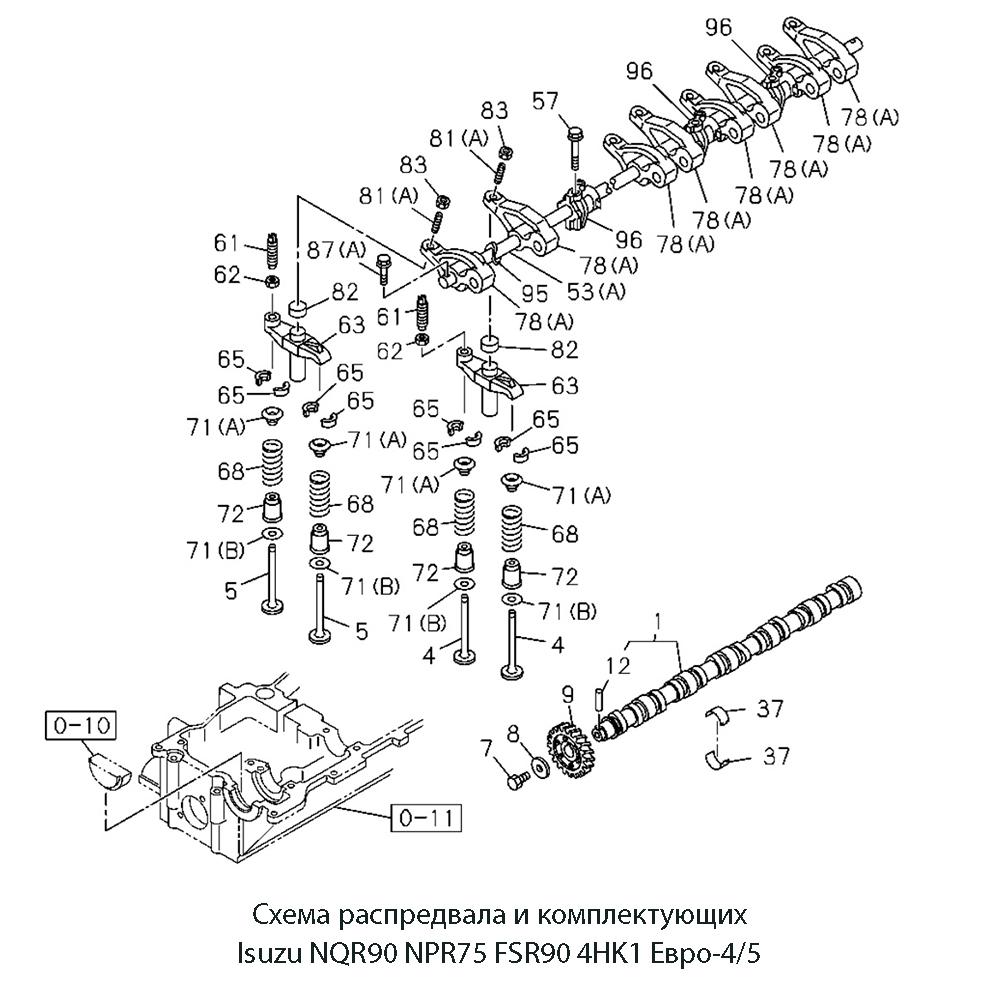

На схеме, приложенной в блоке с фото, данная автозапчасть обозначена цифрой № 78.

Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.
