Втулка направляющая моста клапанов двигателя Isuzu NQR75/90 | NPR75 | FSR90 | FVR34 | 4HK1/6HK1 Е-3/4/5 | Оригинал
Втулка направляющая моста клапанов двигателя Isuzu NQR75/90 | NPR75 | FSR90 | FVR34 | 4HK1/6HK1 Е-3/4/5 | Оригинал
Артикул: 8973816031Оригинальная направляющая втулка моста клапанов (коромысел) Isuzu 8973816031 для дизельных двигателей 4HK1 и 6HK1. Устанавливается в головку блока цилиндров и служит направляющей для оси моста клапанов (коромысел), обеспечивая точное возвратно-поступательное движение моста при регулировке клапанных зазоров. Применяется на грузовых автомобилях Isuzu серий NQR, NPR, FSR, FVR экологических классов Евро-3, Евро-4 и Евро-5, а также на широком спектре спецтехники Hitachi, Case, JCB и других производителей.
Узнать цену В один клик
| Марка | Isuzu |
| Тип запчасти | Оригинал |
| Устанавливается на технику | Грузовая техника |
| Марка техники | Isuzu |
| Тип втулки | Втулка направляющая моста клапанов |
| Материал втулки | Металлокерамика |
| Комплектность | Одна штука |
| Типоразмер | Стандарт | Номинал (STD) |
Продавец: Автомагазин СевРес
Нужны запчасти - пишите боту:
Оформление и выдача заказов СевРес:
Оформите заказ на нашем сайте или через бота в мессенджере. Вы можете забрать товар лично в магазине, заказать курьерскую доставку или отправить его транспортной компанией до терминала. Мы бесплатно доставим товар до терминала ТК для отправки.
Адрес пункта выдачи в Мурманске и контакты
Мы всегда рады общению и ждем вас в пункте оформления и выдачи заказов по адресу:
- пр. Кирова, д. 38, 183038, Мурманск, Мурманская область, Россия
- Телефон: +7 (8152) 25-30-58
Режим работы:
- Понедельник - пятница: с 10:00 до 19:00
- Субботас: 11:00 до 17:00
- Воскресенье: Выходной
Кто мы и почему выбрали нас?
СевРес — это не просто автомагазин, а целостная сеть подразделений, работающих слаженно и профессионально, чтобы обеспечивать клиентов качественными автозапчастями. Мы сами импортируем товары напрямую с заводов и крупных дистрибьюторов, предлагая конкурентоспособные цены и исключительную надежность.
Транспортные компании доставки
Мы отправляем товары через крупные транспортные компании:

Доставка в любой город России
Ваши заказы отправляются по всей территории России, включая следующие населенные пункты:
- Архангельск
- Волгоград
- Воронеж
- Екатеринбург
- Казань
- Краснодар
- Москва
- Нижний Новгород
- Новосибирск
- Омск
- Оренбург
- Пермь
- Петрозаводск
- Ростов-на-Дону
- Самара
- Красноярск
- Санкт-Петербург
- Уфа
- Челябинск
Преимущества заказа в СевРес
Оформляя заказ в СевРес, вы получаете:
- Высокое качество товаров
- Гибкие условия доставки
- Удобные способы оплаты
- Профессиональную поддержку клиентов
Доверьтесь нашему опыту и сделайте заказ в СевРес!
Следите за нашими новостями в MAX или Telegram:
Технические характеристики
-
Оригинальный номер: 8973816031 (также 8-97381-603-1, 8973816030, 8-97381-603-0)
-
Кросс-номера: 8943958890, 8943958891, 8-94395-889-0, 8-94395-889-1
-
Тип изделия: направляющая втулка моста клапанов (Guide Bridge / Bridge Guide)
-
Применяемость по двигателям: 4HK1 (5,2 л), 6HK1 (7,8 л)
-
Применяемость по моделям: Isuzu NQR75, NQR90, NPR75, FSR90, FVR34, FTR, NRR
-
Экологические классы: Евро-3, Евро-4, Евро-5
-
Размеры: 14,0 × 10,4 × 1,3 см
-
Вес: 0,0318 кг
-
Материал: износостойкий сплав (металл)
-
Функция: направляющая для моста клапанов (коромысел) в головке блока цилиндров
-
Тип поставки: оригинальная деталь Isuzu
Совместимость по моделям
| Модель | Двигатель | Экологический класс | Годы выпуска |
|---|---|---|---|
| Isuzu NPR75 | 4HK1 | Евро-3/4/5 | 2004–2016 |
| Isuzu NQR75 | 4HK1 | Евро-3/4/5 | 2004–2016 |
| Isuzu NQR90 | 4HK1 | Евро-3/4/5 | 2004–2016 |
| Isuzu FSR90 | 4HK1 | Евро-3/4/5 | 2004–2016 |
| Isuzu FVR34 | 6HK1 | Евро-4/5 | 2004–2016 |
| Isuzu FTR | 4HK1 | Евро-4/5 | 2011–2018 |
| Isuzu NRR | 4HK1 | Евро-4/5 | 2011–2018 |
Совместимость со спецтехникой
Данная направляющая втулка широко применяется на спецтехнике с двигателями Isuzu 4HK1 и 6HK1:
Case: CX210B, CX230B, CX210C, CX210C LONG REACH, CX235C SR, CX235C SR LC, CX250C, CX250C LONG REACH, CX300C, CX330C, CX350C, CX370C
Hitachi: ZX200-3, ZX210-3, ZX210W-3, ZX240-3, ZX250H-3, ZX270-3, ZX280LC-3, ZX330, ZX330-3, ZX350H, ZX350H-3, ZX350K, ZX350W, ZX360LC-HHE, ZX370MTH, ZX400LCH-3, ZW220, ZW250, ZH200-A, ZH200LC-A, MA200, SCX400, SCX400T, SCX500, SCX550, SCX700, SCX700-2, SCX800-2, SCX800HD-2, LX210E
JCB: JS190, JS200, JS200W, JS210, JS220, JS220LC T2, JS220XD, JS235, JS240, JS240LCT4, JS260, JS260LCT4, JS260XD, JS290, JS290XD, JS300LC, JS300LX, JS330, JS330LC, JS330LCT4, JS360, JS360LCT4, JS370, JZ235, JZ255, JZ330
Другая техника: DENYO DCA-125ESEI, DCA-180ESEI (дизель-генераторы); HIDROMEK HMK 200 W, HMK 220 LC, HMK 300 LC, HMK 370 LC HD; JOHN DEERE 190D W, 220D W, 225D LC, 330C LC JD, 370C JD; KOBELCO; NEW HOLLAND E385; SANY SY335C, SY365C; SUMITOMO SH200-5, SH240-5, SH225X-3B, 470G LC; TCM L27, L32; XCMG XE335C, XE370C
Функциональное назначение
Направляющая втулка моста клапанов является важным элементом газораспределительного механизма:
-
Направление движения моста клапанов: обеспечивает точное возвратно-поступательное движение моста (bridge), который передает усилие от коромысла (rocker arm) к двум клапанам одновременно
-
Предотвращение перекоса: исключает перекос моста при регулировке клапанных зазоров и работе двигателя, что особенно важно для двигателей 4HK1/6HK1 с мостовой конструкцией клапанного механизма
-
Снижение износа: направляющая втулка защищает головку блока цилиндров от износа в зоне контакта с мостом клапанов
Особенности клапанного механизма 4HK1/6HK1
Двигатели Isuzu 4HK1 и 6HK1 имеют клапанный механизм с мостами (bridge). Каждый мост управляет двумя клапанами (впускными или выпускными) одного цилиндра. Мост перемещается в направляющих втулках, обеспечивая синхронное открытие и закрытие обоих клапанов. Направляющие втулки 8973816031 обеспечивают точное вертикальное перемещение моста без перекосов.
Признаки износа направляющих втулок моста клапанов
-
стуки в верхней части двигателя
-
неравномерная работа двигателя (троение)
-
затрудненная регулировка клапанных зазоров (зазоры «плавают»)
-
повышенный расход топлива
-
потеря мощности двигателя
Рекомендации по замене
Согласно руководству по ремонту двигателей Isuzu 4HK1/6HK1:
-
Замена направляющих втулок моста клапанов производится при капитальном ремонте головки блока цилиндров или при обнаружении люфта моста
-
При замене необходимо использовать специальные оправки для запрессовки
-
После установки новых втулок может потребоваться обработка (развертывание) внутреннего диаметра для обеспечения правильной посадки моста клапанов
-
Зазор между мостом клапанов и направляющей втулкой должен соответствовать спецификациям производителя
Важно: Работы по замене направляющих втулок требуют высокой квалификации и должны выполняться в специализированных мастерских.
В заключение, оригинальная направляющая втулка моста клапанов Isuzu 8973816031 является качественной деталью, обеспечивающей надежную работу газораспределительного механизма двигателей 4HK1 и 6HK1. Своевременная замена изношенных втулок восстанавливает правильную геометрию клапанного механизма и продлевает ресурс двигателя.
Данный товар является универсальным и подходит к следующему модельному ряду:
| Модификация | Двигатель | Года выпуска |
|---|---|---|
| NQR71 | 4HG1-T Евро-2 | 2006-2008 |
| NQR75 | 4HK1 Евро-3 | 2008-2013 |
| NPR75 | 4HK1 Евро-4 | 2013-2018 |
| NPR75 | 4HK1 Евро-5 | 2018 по н.в. |
| NQR90 | 4HK1 Евро-4 | 2008 - 2018. |
| NQR90 | 4HK1 (4HK1E5CC) Евро-5 | 2018 по н.в. |
| FSR90 | 4HK1 Евро-4 | 2008 - 2018. |
| FSR90 | 4HK1 (4HK1E5CC) Евро-5 | 2018 по н.в. |
| FVR34 | 6HK1 Евро-4/5 | 2013 > |
Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.
Isuzu NQR75/90 NPR75 FVR34 FSR90 4HK1/6HK1 Евро-3/4/5:

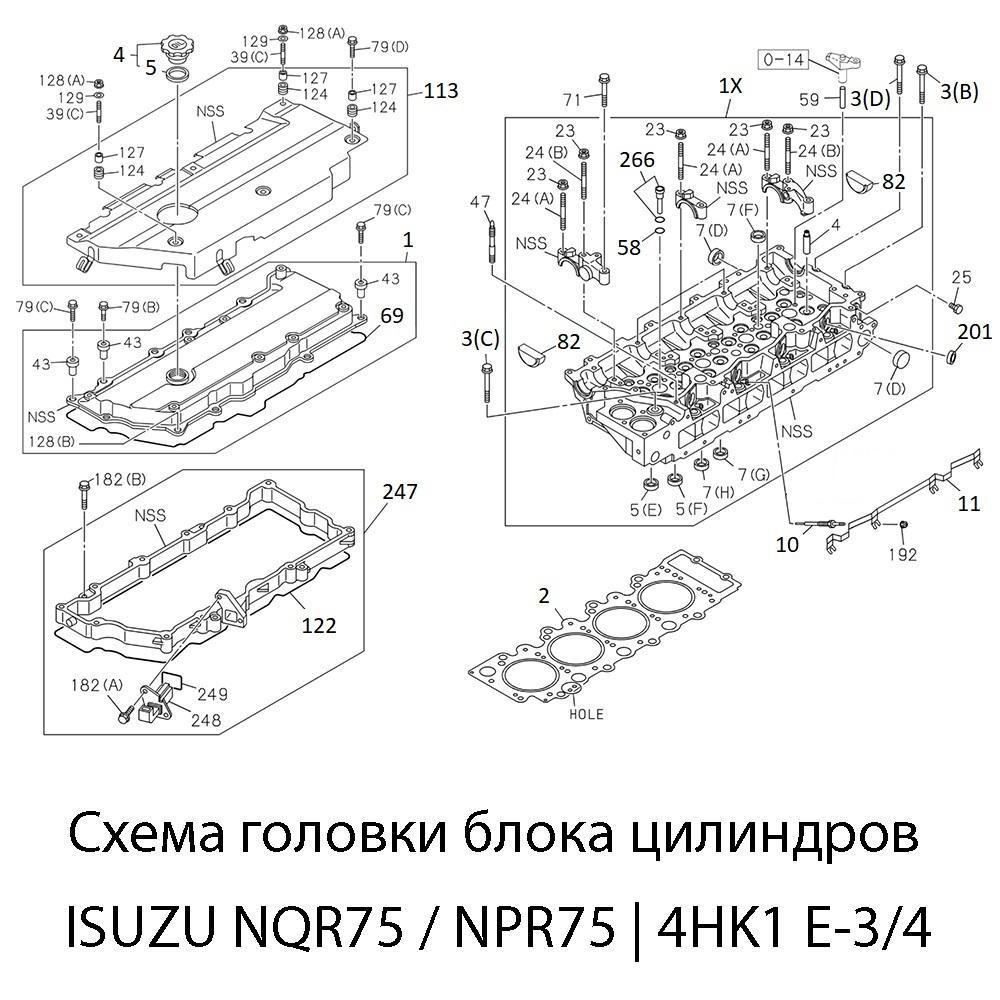

На схеме, приложенной в блоке с фото, данная автозапчасть обозначена цифрой № 59.
Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.
| Номера деталей | Номер на схеме | Название детали | Количество необходимое для установки, шт. |
| 8980083638 | 1X | Головка блока цилиндров 4HK1 Евро-3 | 1 |
| 8981706190 | Головка блока цилиндров 4HK1 Евро-4 | 1 | |
| 8981706200 | Головка блока цилиндров 4HK1 Евро-5 | 1 | |
| 8973767192 | 4 На ГБЦ |
Втулка направляющая клапана впускного / выпускного | 16 |
| 8941332075 | 4 На клапанной крышке |
Крышка маслозаливной горловины | 1 |
| 8941236231 | 5 | Прокладка крышки маслозаливной горловины / ID = 32 мм. OD = 40 мм. | 1 |
| 8972269080 | 124 | Резиновая втулка | 6 |
| 8973313612 | 1 | Крышка клапанная | 1 |
| 8943956840 | 43 | Втулка клапанной крышки OD = 22 мм. | 11 |
| 8973313591 | 69 | Прокладка клапанной крышки верхняя | 1 |
| 8973313621 | 247 | Проставка клапанной крышки | 1 |
| 0280508450 | 182(B) | Болт М8Х45 мм. | 4 |
| 8973313601 | 122 | Прокладка проставки клапанной крышки | 1 |
| 8943908581 | 248 | Коннектор электрический | 1 |
| 8981638130 | 82 | Заглушка ГБЦ полумесяц | 2 |
| 0280508350 | 71 | Болт (M8x35 мм.) | 2 |
| 8970776380 8982600050 |
3(C) | Болты ГБЦ M14x115 мм. | 18 |
| 8943995540 | 3(D) | Болт ГБЦ М10х73 мм. | 1 |
| 8943995550 | 3(B) | Болт ГБЦ М10х43 мм. | 1 |
| 0911802080 | 23 | Гайка с упорной площадкой М8 | 10 |
| 8943225132 | 24(A) | Шпилька бугеля распредвала (А) М8х41 L 66 мм. | 8 |
| 8943225122 | 24(B) | Шпилька бугеля распредвала (B) М8х54 L 79 мм. | 2 |
| 0491408600 | 47 | Шпилька M8X60 L=72 мм. | 2 |
| 8981706190 | 1X | ГБЦ 4HK1-T NPR75 (E-4) | 1 |
| 8980083636 8980083638 8981706170 8981706171 |
1X | ГБЦ 4HK1-T NQR75 (E-3) | 1 |
| 8980184620 | 266 | Стакан форсунки + уплотнительное кольцо верхнее | 4 |
| 8976049160 | 58 | Уплотнительное кольцо стакана форсунки нижнее ID = 26,4 мм. | 4 |
| 8973816031 | 59 | Втулка направляющая моста клапанов двигателя | 8 |
| 1096390340 | 201 | Прокладка форсунки топливных трубок OD = 30 мм. | 4 |
| 8943907776 | 10 | Свеча накала | 4 |
| 8973323582 | 11 | Планка свечей накаливания | 1 |
| 8970968210 | 7(A) | Заглушка ГБЦ D=32 мм. | 5 |
| 1096000160 | 7(B) | Заглушка ГБЦ D=25 мм. | 4 |
| 5111290060 | 7(D) | Заглушка ГБЦ D=16 мм. | 5 |
| 9111291280 | 7(E) | Заглушка ГБЦ D=20 мм. | 7 |
| 8980288740 | 5(E) | Седло клапана впускного двигателя (ID=32 OD=38) | 8 |
| 8980288750 | 5(F) | Седло клапана выпускного двигателя (ID=31 OD=38) | 8 |
| 1096390340 | 201 | Кольцо-сальник топливной трубки ГБЦ D=30 мм. | 4 |
| 8980034160 | 25 | Заглушка клапанной крышки M8x10 мм. | 1 |
| 8982885010 7552434220 |
2 | Прокладка ГБЦ "А" T = 1,475 мм. / Без отверстий | 1 |
| 8982885020 7552434230 |
2 | Прокладка ГБЦ "B" T=1,525 мм. / 1 отверстие | 1 |
| 8982885030 7552434240 |
2 | Прокладка ГБЦ "C" T=1,575 мм. / 2 отверстия | 1 |
