Технические характеристики

• Оригинальный номер: 5878155240

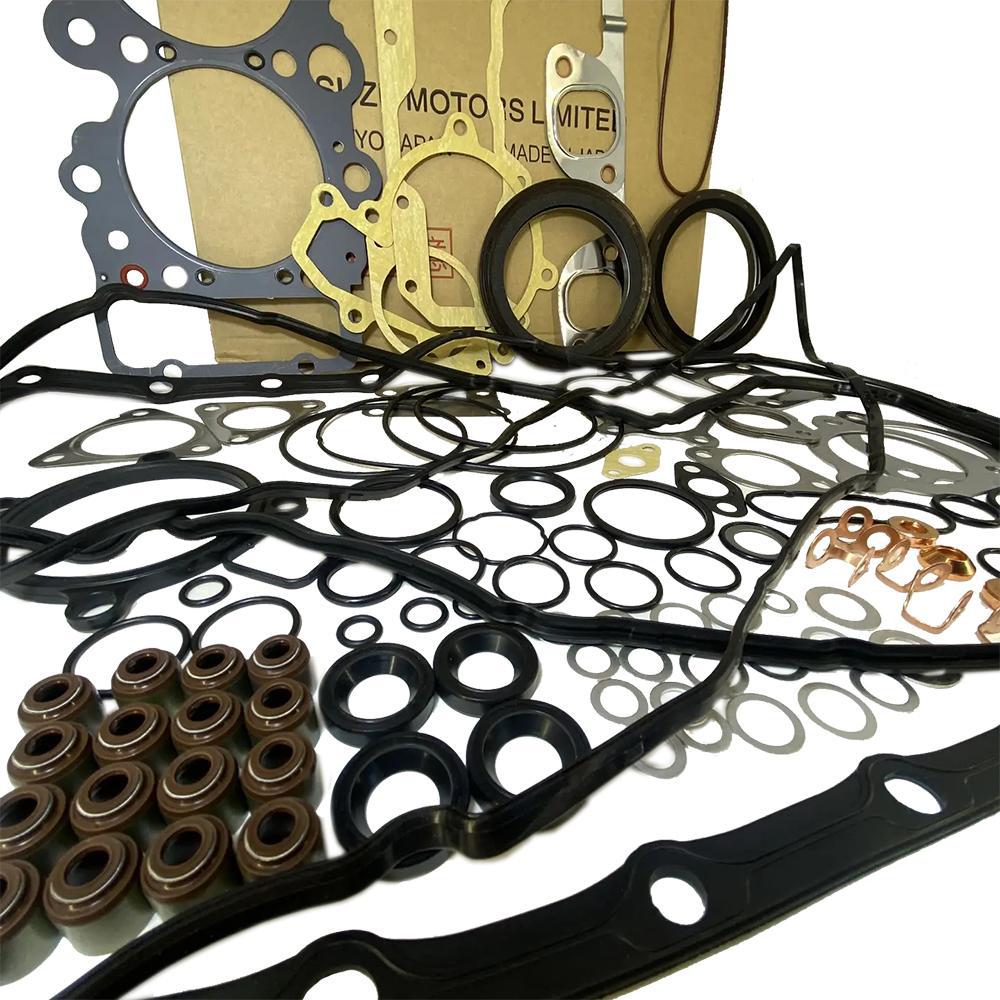

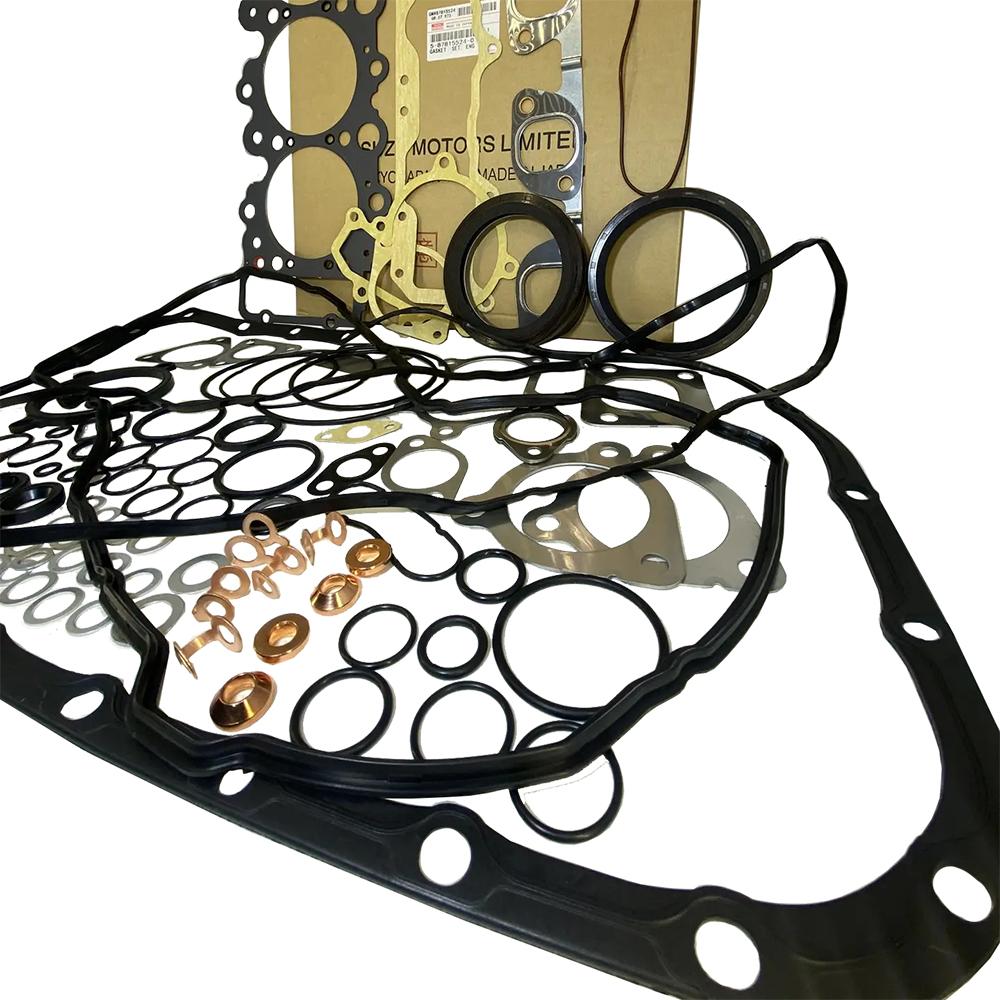

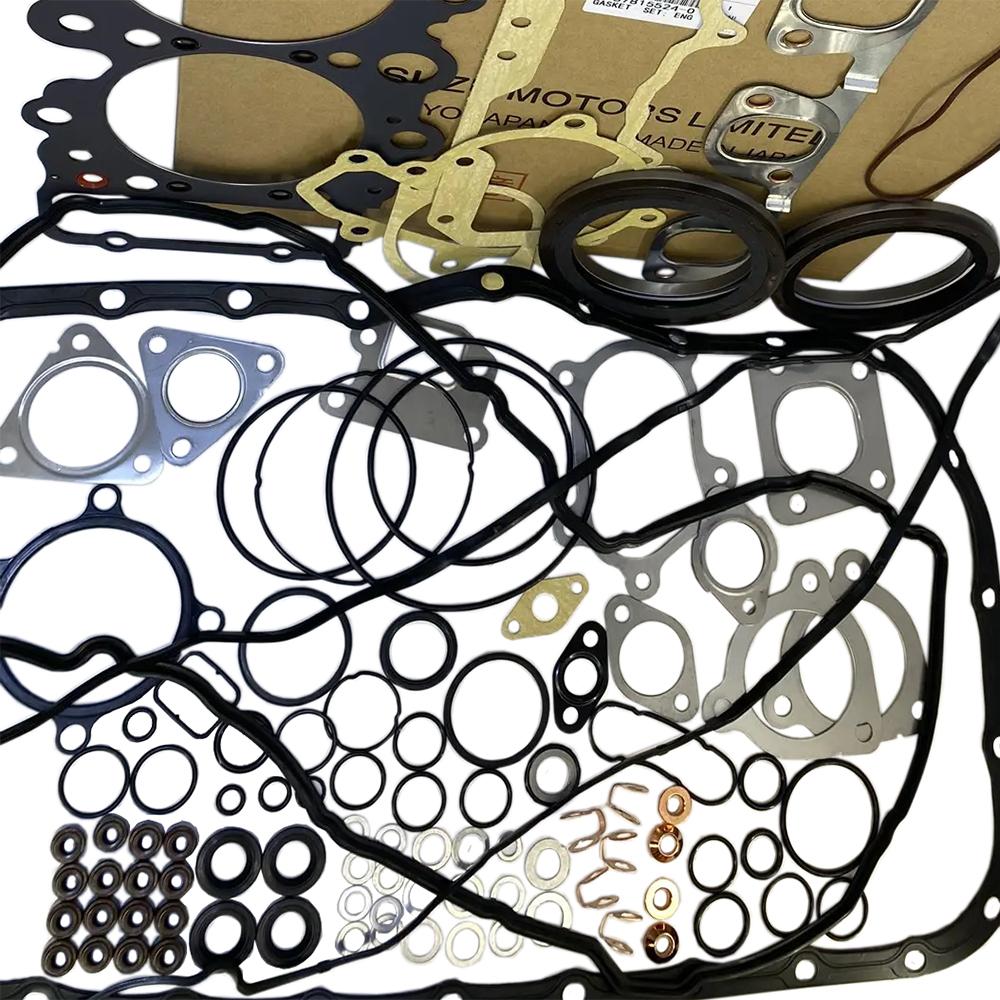

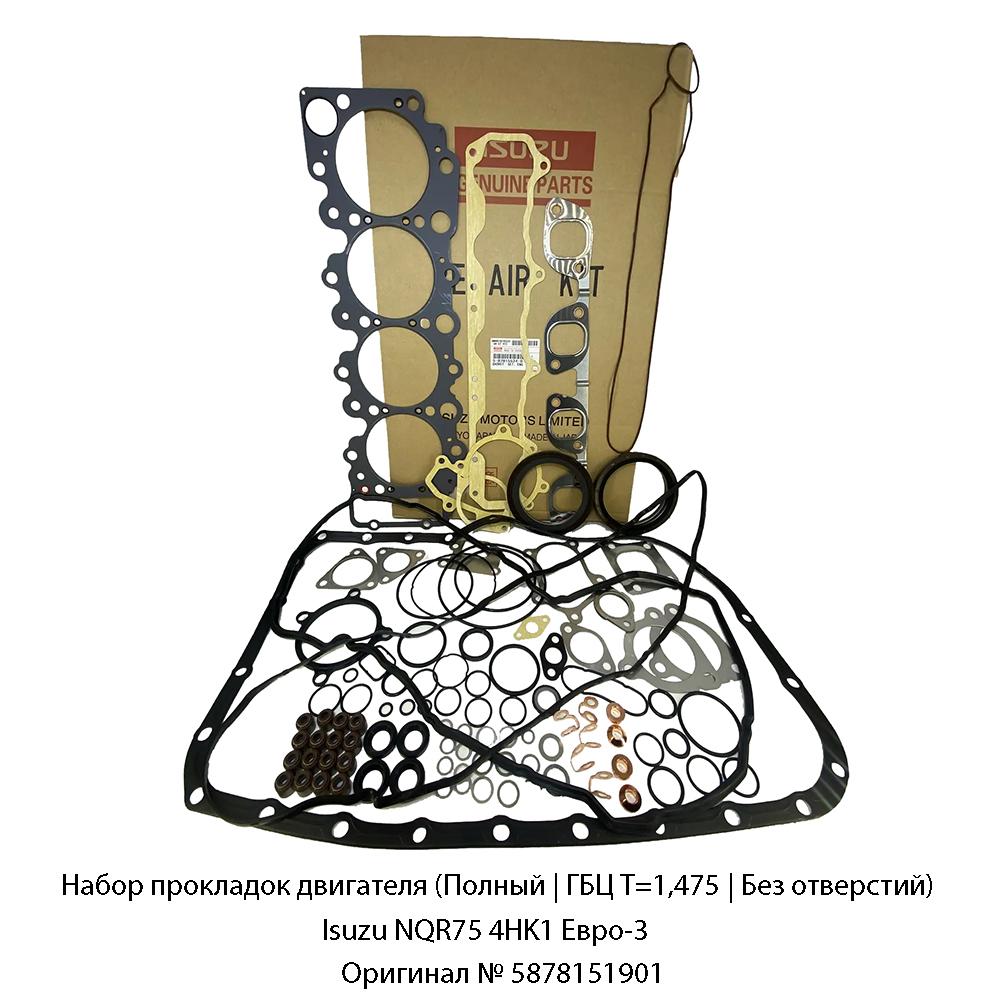

• Тип изделия: полный комплект прокладок двигателя (overhaul gasket set)

• Применяемость по двигателям: 4HK1 (5,2 л, Common Rail, Евро-3)

• Применяемость по моделям: Isuzu NQR75, NPR75, NPR-HD, NRR, ELF 400/500, а также Chevrolet/GMC W-Series

• Экологический класс: Евро-3

• Толщина прокладки ГБЦ: 1,475 мм

• Особенности прокладки ГБЦ: без отверстий (без меток) — соответствует стандартной толщине для необработанного блока

• Материал прокладки ГБЦ: многослойная сталь (MLS) с эластомерным покрытием

• Тип поставки: оригинальная деталь Isuzu

Определение толщины прокладки ГБЦ для 4HK1

Для двигателя 4HK1 толщина прокладки ГБЦ выбирается строго по выступанию поршня (piston projection) и маркировке на прокладке :

Важно: Данный комплект 5878155240 включает прокладку ГБЦ без отверстий толщиной 1,475 мм. Она предназначена для установки на блок цилиндров, который не подвергался механической обработке (проточке) и сохраняет заводские параметры .

Преимущества

• Оригинальное качество Isuzu. Комплект произведен на заводском оборудовании и полностью соответствует техническим требованиям японского производителя .

• Прокладка ГБЦ без меток для необработанного блока. Данная прокладка толщиной 1,475 мм не имеет дополнительной маркировки и предназначена строго для установки на блок цилиндров, который ни разу не точился .

• Полный комплект для капитального ремонта. Набор содержит все необходимые прокладки и уплотнения для полной переборки двигателя 4HK1 .

• Высокая термостойкость. Прокладка ГБЦ из многослойной стали (MLS) выдерживает экстремальные температуры и давление, характерные для дизельных двигателей .

• Экономическая эффективность. Приобретение полного набора обходится дешевле, чем покупка всех прокладок по отдельности, и гарантирует совместимость всех компонентов.

Применение

Данный полный набор прокладок предназначен для капитального ремонта двигателя 4HK1 (5,2 л, Common Rail, Евро-3), устанавливаемого на грузовые автомобили:

• Isuzu NQR75 (2004-2009)

• Isuzu NPR75, NPR-HD (2004-2007)

• Isuzu NRR (2005-2007)

• Isuzu ELF 400/500 (2004-2009)

• Chevrolet/GMC W-Series (2004-2009)

Важно: Прокладка ГБЦ толщиной 1,475 мм без отверстий применяется только в тех случаях, когда блок цилиндров не подвергался механической обработке (фрезерованию или шлифовке) и сохраняет заводские параметры. Если блок проходил обработку, потребуется прокладка увеличенной толщины (с одним или двумя отверстиями) .

Дополнительная информация

Рекомендации по установке:

1. Перед установкой нового комплекта прокладок тщательно очистите все сопрягаемые поверхности от остатков старых прокладок, герметика и загрязнений .

2. Проверьте плоскость головки блока и блока цилиндров на отсутствие деформаций.

3. Важно: Прокладка ГБЦ устанавливается на сухую поверхность. Не используйте дополнительные герметики .

4. Соблюдайте правильную ориентацию прокладки ГБЦ — маркировкой с номером детали вверх и к левой стороне двигателя .

5. Моменты затяжки и последовательность затяжки болтов должны строго соответствовать технической документации производителя. Для двигателя 4HK1 применяется многоступенчатая затяжка :

   • Болты М14 (1–18): 1-й этап — 98 Н·м; 2-й этап — 147 Н·м; 3-й этап — доворот на 30–60° .

   • Болты М10 (19, 20): 4-й этап — 38 Н·м .

6. Болты ГБЦ при каждом демонтаже должны заменяться новыми, так как они работают в пластической зоне деформации .

Признаки неисправности прокладки ГБЦ:

Следует подчеркнуть, что прокладка ГБЦ является одноразовой деталью и не подлежит повторному использованию. Экономия на прокладке или нарушение технологии затяжки могут привести к быстрому выходу двигателя из строя .

В заключение, оригинальный полный набор прокладок Isuzu 5878155240 с прокладкой ГБЦ толщиной 1,475 мм без отверстий является качественным решением для капитального ремонта двигателя 4HK1. При соблюдении технологии установки он обеспечивает надежную герметизацию всех систем двигателя и соответствует заводским параметрам для необработанного блока цилиндров .

Данный товар является универсальным и подходит к следующему модельному ряду:

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.

Isuzu NQR75 4HK Евро-3:

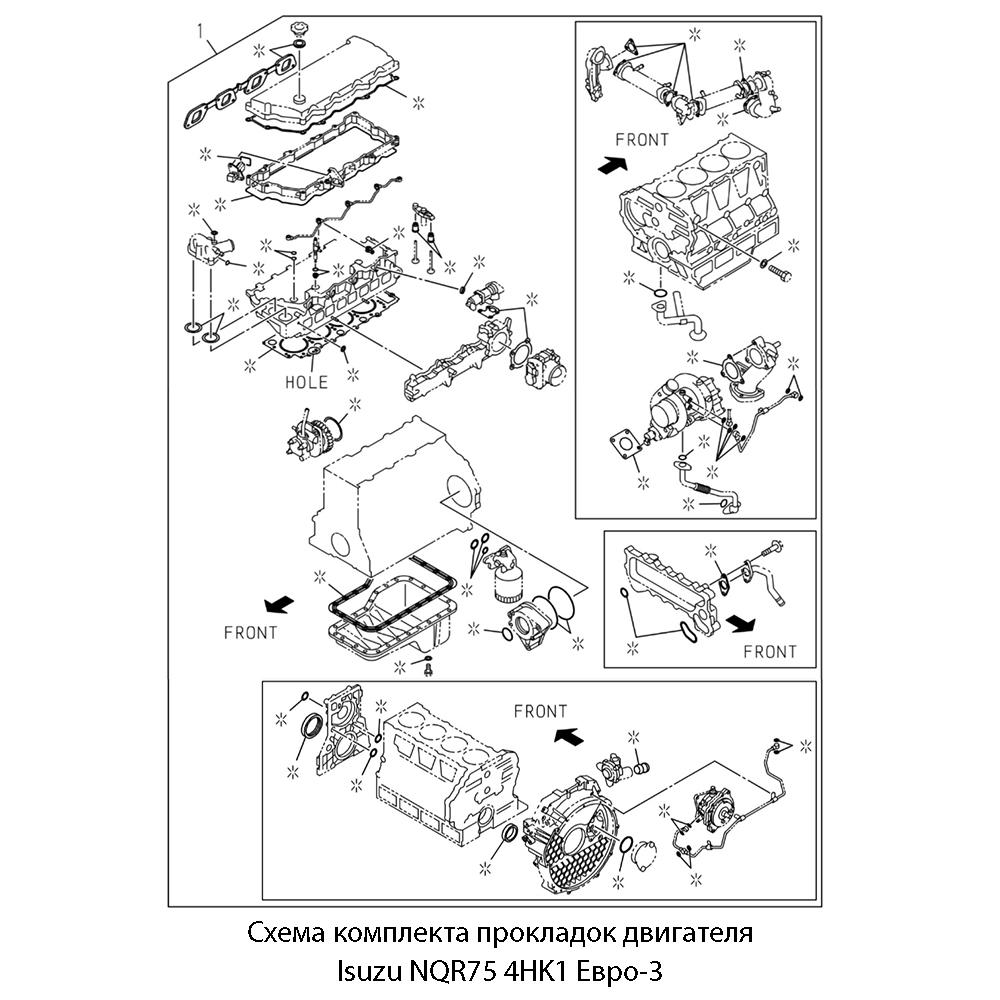

На схемах деталь обозначена цифрой: № 1.

Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.
