Технические характеристики

• Оригинальный номер: 5125650040 (также 5-12565-004-0)

• Кросс-номера: 02/800277

• Производитель: JMC (Jiangling Motors Corporation) — качественный аналог

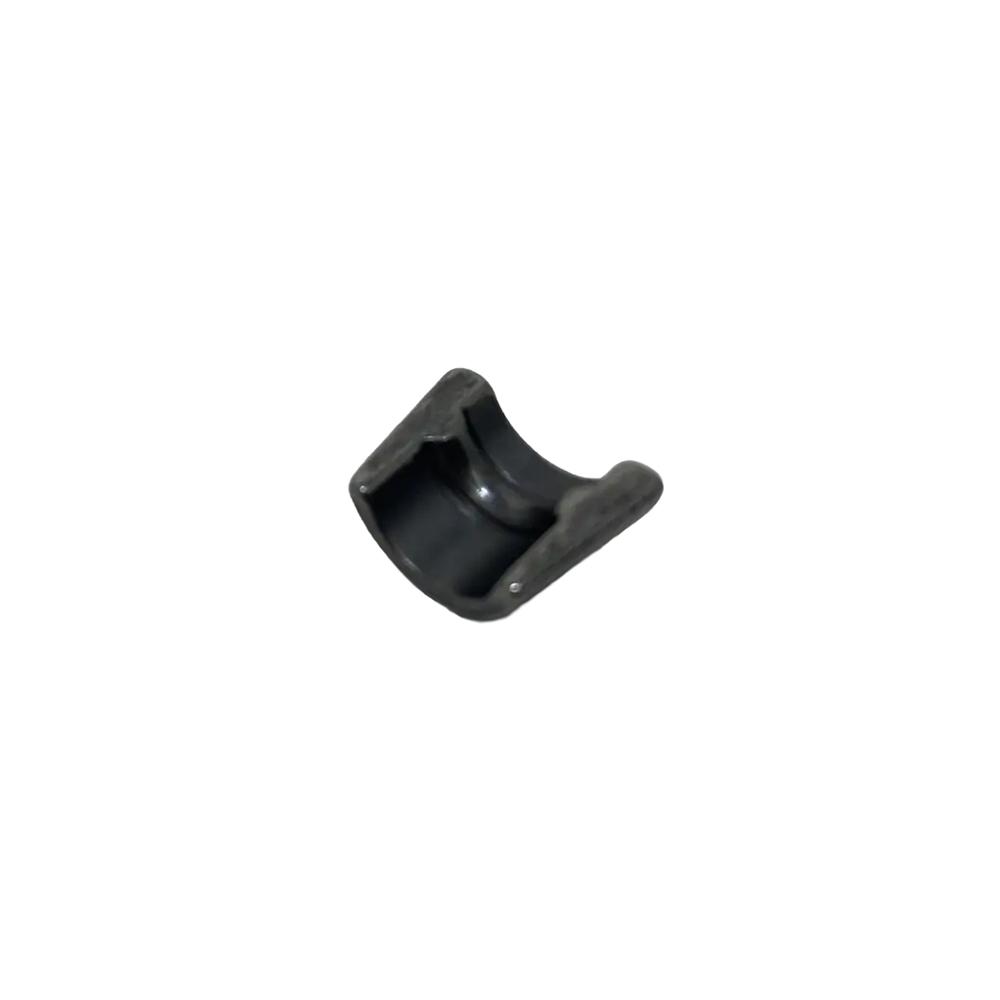

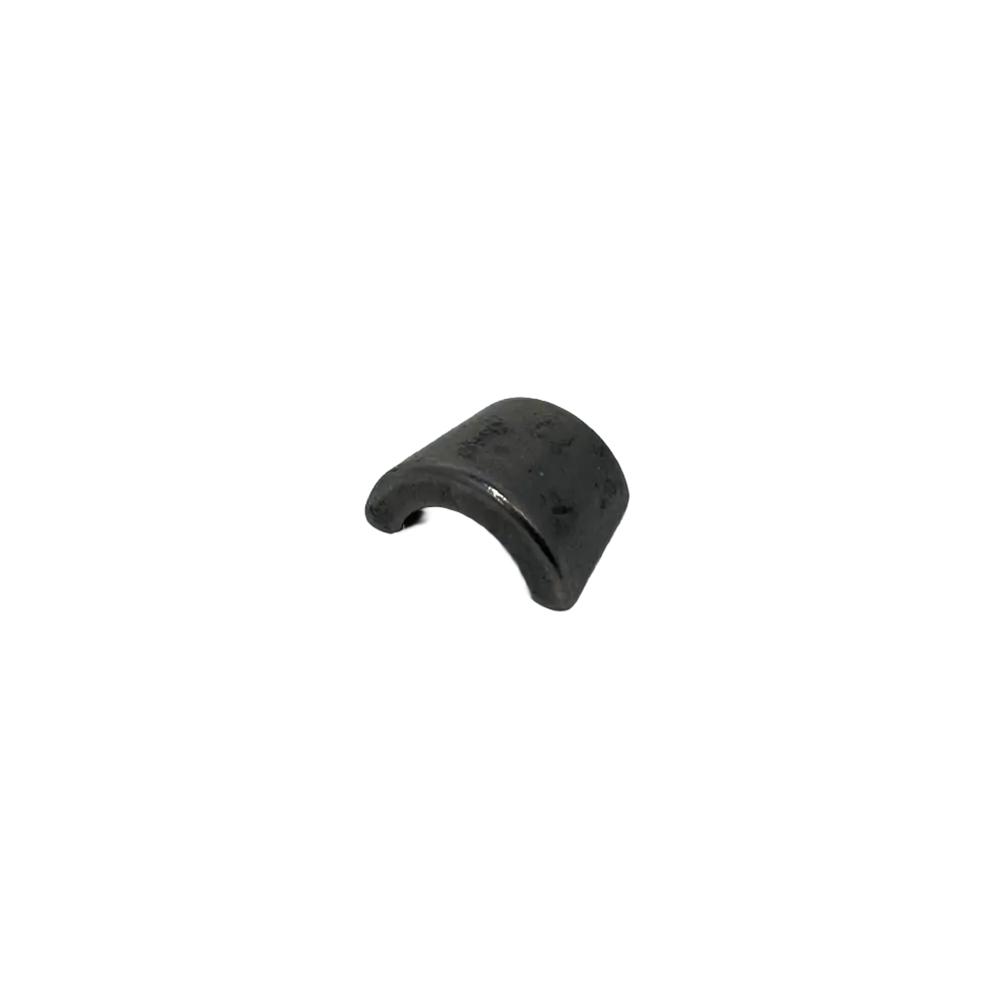

• Тип изделия: сухарь (замок) клапана (Collar Split / Valve Lock)

• Тип конструкции: разрезной конус (Straight Bore)

• Применяемость по двигателям: 4HK1 (5,2 л), 6HK1 (7,8 л), 4JB1, 4JH1, 4JJ1, 4HG1, 6HH1, 6UZ1, 3AA1, 3AB1 и другие

• Применяемость по моделям: Isuzu NQR75, NQR90, NPR75, FSR90, FVR34, NLR, NMR85, NKR, FRR, FVM

• Экологические классы: Евро-3, Евро-4, Евро-5

• Количество на один клапан: 2 половинки (разрезной сухарь)

• Материал: высокопрочная легированная сталь

Совместимость по моделям

Совместимость со спецтехникой

Данный сухарь клапана широко применяется на спецтехнике с двигателями Isuzu 4HK1 и 6HK1 :

Case: CX210B, CX230B, CX210C, CX235C SR, CX250C, CX300C, CX330C, CX350C, CX370C, CX470C

Hitachi: ZX200-3, ZX210-3, ZX240-3, ZX250H-3, ZX270-3, ZX280LC-3, ZX330-3, ZX350H-3, ZX360LC-HHE, ZX370MTH, ZW220, ZW250, ZH200-A

Hidromek: HMK 200 W, HMK 220 LC, HMK 300 LC, HMK 370 LC HD

JCB: JS190, JS200, JS210, JS220, JS235, JS240, JS260, JS330, JS360, JS370

Другая техника: DENYO DCA-125ESEI, DCA-180ESEI (дизель-генераторы); JOHN DEERE 190D W, 220D W, 225D LC; KOBELCO; SANY SY335C, SY365C; SUMITOMO SH200-5, SH240-5; TCM погрузчики; AICHI автовышки

Функциональное назначение

Сухарь клапана (разрезной конус) является важным элементом клапанного механизма:

• Фиксация пружины клапана: две половинки сухаря вставляются в конусное отверстие тарелки пружины и заходят в проточку на стержне клапана, удерживая пружину в сжатом состоянии

• Безопасность работы двигателя: надежная фиксация сухарей предотвращает падение клапана в цилиндр, которое может привести к полному разрушению поршневой группы и головки блока

• Быстросъемная конструкция: разрезная конструкция позволяет легко устанавливать и снимать сухари при ремонте клапанного механизма

Преимущества

• Качественный аналог JMC. Изделие соответствует оригинальному артикулу 5125650040 и основным геометрическим параметрам

• Высокая прочность. Изготовление из легированной стали с термообработкой гарантирует устойчивость к циклическим нагрузкам при работе клапанного механизма

• Точная геометрия. Конусная форма сухарей обеспечивает надежное заклинивание в тарелке пружины

• Широкая совместимость. Подходит для двигателей 4HK1, 6HK1, 4JJ1, 4JB1, 4JH1 и других на грузовых автомобилях Isuzu и спецтехнике ведущих мировых производителей

• Экономическая эффективность. Доступная цена по сравнению с оригинальной деталью Isuzu при сохранении функциональных характеристик

Применение

Данный сухарь клапана предназначен для установки на двигатели Isuzu:

• 4HK1 (5,2 л, Common Rail, Евро-3/4/5) — Isuzu NQR75, NQR90, NPR75, FSR90

• 6HK1 (7,8 л, Евро-4/5) — Isuzu FVR34, FTR34

• 4JJ1 (3,0 л) — Isuzu NLR, NMR85

• 4JB1, 4JH1 — Isuzu NKR, TFR

На каждый клапан устанавливается 2 половинки сухаря. Для полного ремонта двигателя 4HK1 (8 клапанов) потребуется 16 половинок сухарей.

Замена сухарей клапанов требуется при:

• износе конусной поверхности сухарей

• появлении трещин или деформации

• потере упругости прилегания к стержню клапана

• проведении капитального ремонта головки блока цилиндров

Дополнительная информация

Признаки неисправности сухарей клапана:

• стуки в верхней части двигателя

• падение компрессии в цилиндрах

• нестабильная работа двигателя

• в крайних случаях — падение клапана в цилиндр с катастрофическими последствиями

Рекомендации по установке:

1. При каждом демонтаже клапанной пружины сухари необходимо заменять новыми, так как они теряют упругость после снятия

2. Перед установкой новых сухарей тщательно очистите стержни клапанов и конусные отверстия тарелок пружин

3. При установке используйте специальное приспособление для сжатия пружин клапанов

4. Убедитесь, что оба сухаря плотно и равномерно вошли в зацепление с проточкой клапана и тарелкой

5. После установки рекомендуется провернуть клапан для проверки надежности фиксации

6. При сборке смажьте сухари моторным маслом

Важно: Ненадежная фиксация сухарей клапанов может привести к падению клапана в цилиндр и полному разрушению двигателя. При проведении ремонтных работ головки блока цилиндров рекомендуется всегда устанавливать новые сухари клапанов, даже если старые выглядят исправными.

Следует подчеркнуть, что оригинальные номера 5125650040 и 5-12565-004-0 являются взаимозаменяемыми . В каталогах деталь также может обозначаться как "COLLAR; SPLIT" (разрезная втулка) или "气门锁片" (клапанный замок) .

В заключение, сухарь клапана JMC 5125650040 является качественным аналогом оригинальной детали Isuzu. При соблюдении технологии установки и замене при каждом ремонте клапанного механизма он обеспечивает надежную фиксацию клапанов и безопасную работу двигателей 4HK1, 6HK1 и других моделей Isuzu.

Данный товар является универсальным и подходит к следующему модельному ряду:

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.

Isuzu NQR75 4HK1 Евро-3 | NPR75 NQR90 FSR90 4HK1 Евро-4/5:

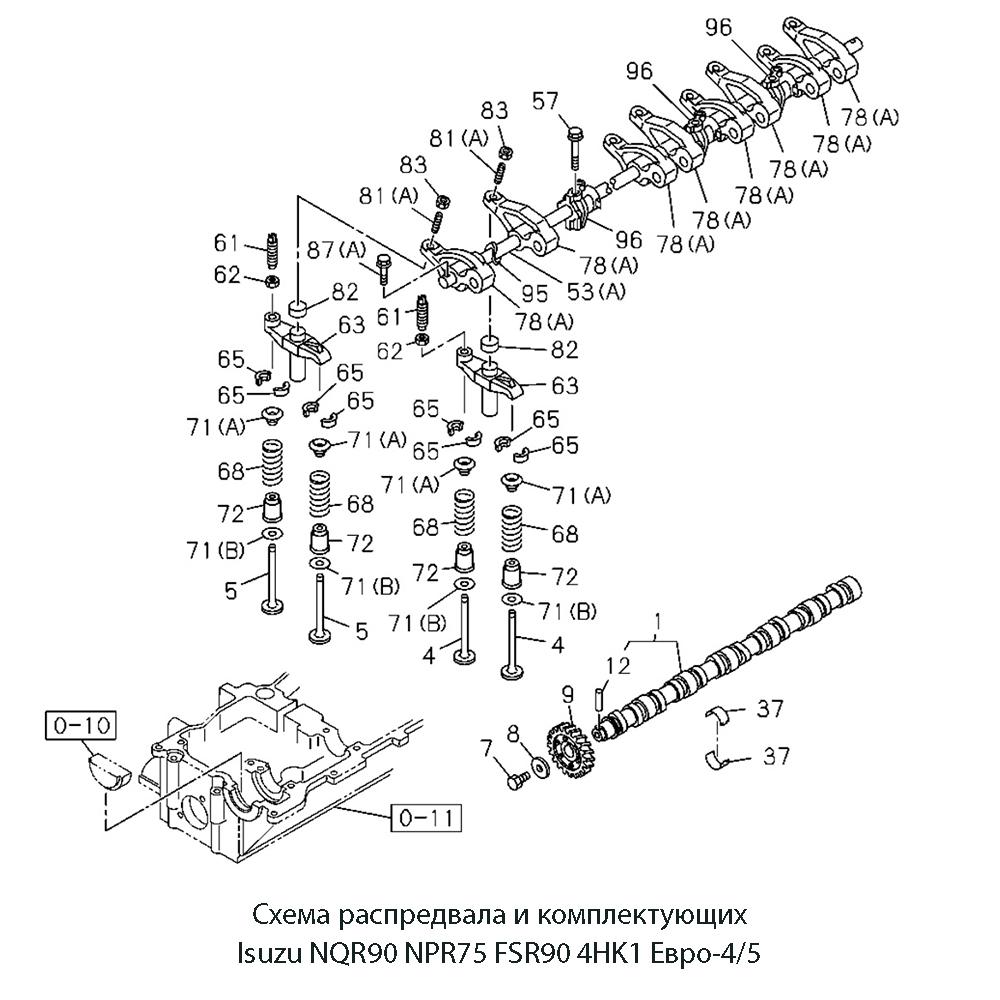

На схеме, приложенной в блоке с фото, данная автозапчасть обозначена цифрой № 82.

Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.
