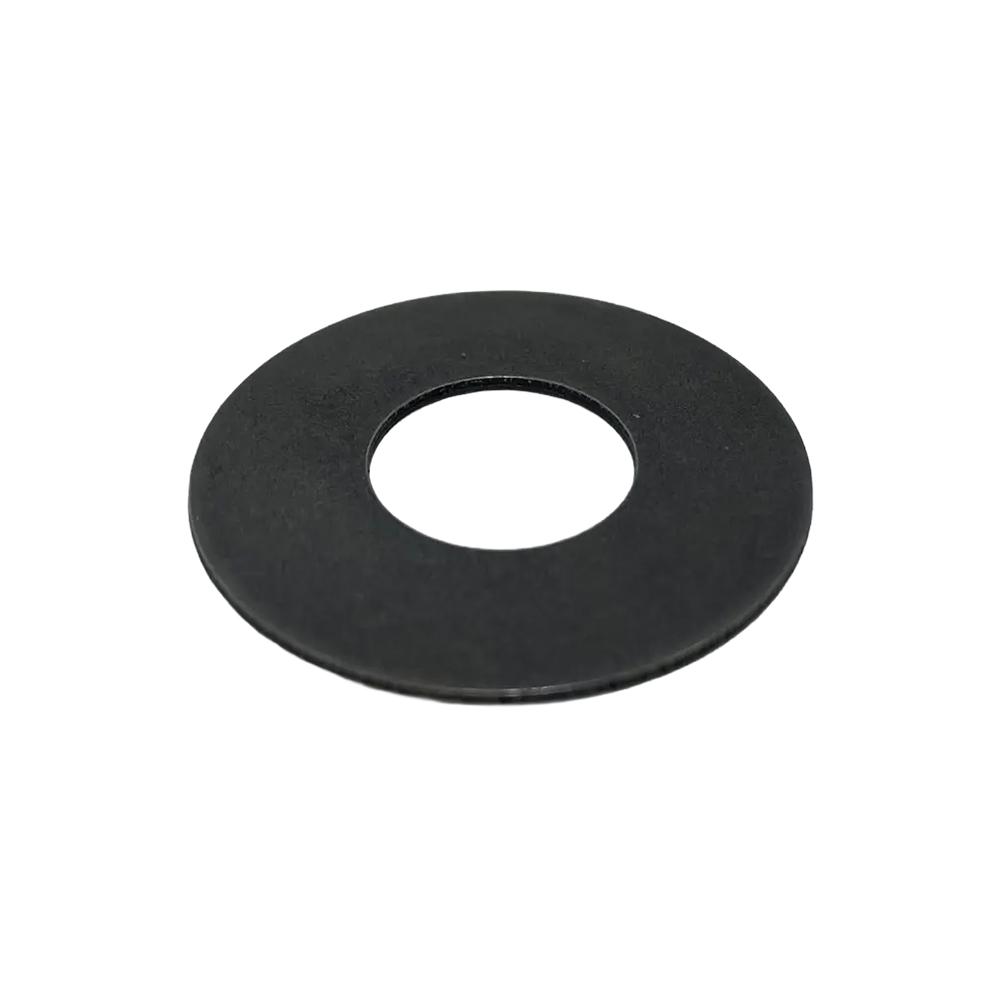

Технические характеристики

• Оригинальный номер: 8943914680 (также 8-94391-468-0, 8-94391468-0)

• Кросс-номера: 02/801241; 333/D5782

• Тип изделия: тарелка (нижняя опорная шайба) пружины клапана (Spring Seat / SEAT; SPR)

• Внутренний диаметр (ID): 14,3 мм

• Толщина (T): 1,0 мм

• Применяемость по двигателям: 4HK1 (5,2 л), 6HK1 (7,8 л), 6HH1

• Применяемость по моделям: Isuzu NQR75, NQR90, NPR75, FSR90, FVR34, FVZ34

• Экологические классы: Евро-3, Евро-4, Евро-5

• Материал: высокопрочная легированная сталь (оригинальная деталь Isuzu)

Совместимость по моделям

Совместимость со спецтехникой

Данная нижняя тарелка пружины клапана широко применяется на спецтехнике с двигателями Isuzu 4HK1 и 6HK1 :

Case: CX210B, CX230B, CX210C, CX235C SR, CX250C, CX300C, CX330C, CX350C, CX370C

Hitachi: ZX200-3, ZX210-3, ZX240-3, ZX250H-3, ZX270-3, ZX280LC-3, ZX330-3, ZX350H-3, ZX370MTH, ZW220, ZW250, ZH200-A, SCX400, SCX700-2, SCX800-2

Hidromek: HMK 200 W, HMK 220 LC, HMK 300 LC, HMK 370 LC HD

JCB: JS190, JS200, JS210, JS220, JS235, JS240, JS260, JS330, JS360, JS370, JZ235, JZ330

John Deere: 190D W, 220D W, 225D LC

Другая техника: DENYO DCA-125ESEI, DCA-180ESEI (дизель-генераторы); KOBELCO; NEW HOLLAND E385; SANY SY335C, SY365C; SUMITOMO SH200-5, SH240-5; XCMG XE335C, XE370C; TCM L27, L32

Функциональное назначение

Нижняя опорная шайба (тарелка) пружины клапана является важным элементом клапанного механизма:

• Нижняя опора пружины: устанавливается в головку блока цилиндров в специальное гнездо и служит опорой для нижней части пружины клапана

• Распределение нагрузки: обеспечивает равномерную передачу усилия от пружины на головку блока цилиндров

• Предотвращение износа: защищает посадочное место в головке блока от износа, принимая на себя нагрузку от пружины

• Точное позиционирование: центрирует пружину клапана, обеспечивая её правильное положение относительно стержня клапана

Преимущества

• Оригинальное качество Isuzu. Деталь произведена в Японии и полностью соответствует заводским спецификациям, обеспечивая точную геометрию и высокую надежность

• Точные размеры. Внутренний диаметр 14,3 мм и толщина 1,0 мм строго соответствуют спецификациям для двигателей 4HK1 и 6HK1

• Высокая прочность. Изготовление из легированной стали с термообработкой гарантирует устойчивость к циклическим нагрузкам при работе клапанного механизма

• Устойчивость к износу. Оригинальный материал и термическая обработка обеспечивают длительный ресурс детали

• Широкая совместимость. Подходит для двигателей 4HK1 и 6HK1 на грузовых автомобилях Isuzu и спецтехнике ведущих мировых производителей

Применение

Данная нижняя тарелка пружины клапана предназначена для установки на двигатели Isuzu:

• 4HK1 (5,2 л, Common Rail, Евро-3/4/5) — Isuzu NQR75, NQR90, NPR75, FSR90

• 6HK1 (7,8 л, Евро-4/5) — Isuzu FVR34, FTR34, FVZ34

Тарелка устанавливается в посадочное место головки блока цилиндров и служит нижней опорой для пружины клапана. На один клапан требуется одна нижняя тарелка.

Замена нижней опорной шайбы пружины клапана требуется при:

• износе или деформации посадочной поверхности

• появлении трещин

• проведении капитального ремонта головки блока цилиндров

• замене клапанов, пружин или других элементов клапанного механизма

Дополнительная информация

Комплектность: Для сборки одного клапана необходимы следующие детали:

• Клапан (впускной или выпускной)

• Направляющая втулка клапана

• Нижняя опорная шайба пружины (данная деталь) — устанавливается в головку блока

• Пружина клапана

• Верхняя тарелка пружины (артикул 8943907832)

• Сухари клапана (2 половинки, артикул 5125650040)

Рекомендации по установке:

1. Перед установкой новой нижней тарелки тщательно очистите посадочное место в головке блока цилиндров от загрязнений и нагара

2. Убедитесь, что посадочная поверхность не имеет задиров или повреждений

3. Установите тарелку в гнездо головки блока, убедившись в её правильной посадке

4. При сборке смажьте детали моторным маслом

5. При замене рекомендуется устанавливать все детали клапанного механизма (тарелки, пружины, сухари) новыми

Важно: Нижняя опорная шайба пружины клапана работает в условиях высоких нагрузок и температур. Использование неоригинальных тарелок с неправильной геометрией может привести к неравномерной нагрузке на пружину, преждевременному износу и выходу из строя клапанного механизма.

Следует подчеркнуть, что в каталогах запчастей деталь 8943914680 также обозначается как SEAT; SPR (Spring Seat). Оригинальные номера 8943914680 и 8-94391-468-0 являются взаимозаменяемыми. Для двигателей 4HK1 и 6HK1 нижняя тарелка имеет внутренний диаметр 14,3 мм и толщину 1,0 мм.

В заключение, оригинальная нижняя тарелка пружины клапана Isuzu 8943914680 является качественной деталью, обеспечивающей надежную опору пружины клапана и стабильную работу газораспределительного механизма двигателей 4HK1 и 6HK1. При соблюдении технологии установки она гарантирует длительный срок службы и надежность двигателя.

Данный товар является универсальным и подходит к следующему модельному ряду:

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.

Isuzu NQR75 4HK1 Евро-3 | NPR75 NQR90 FSR90 4HK1 Евро-4/5:

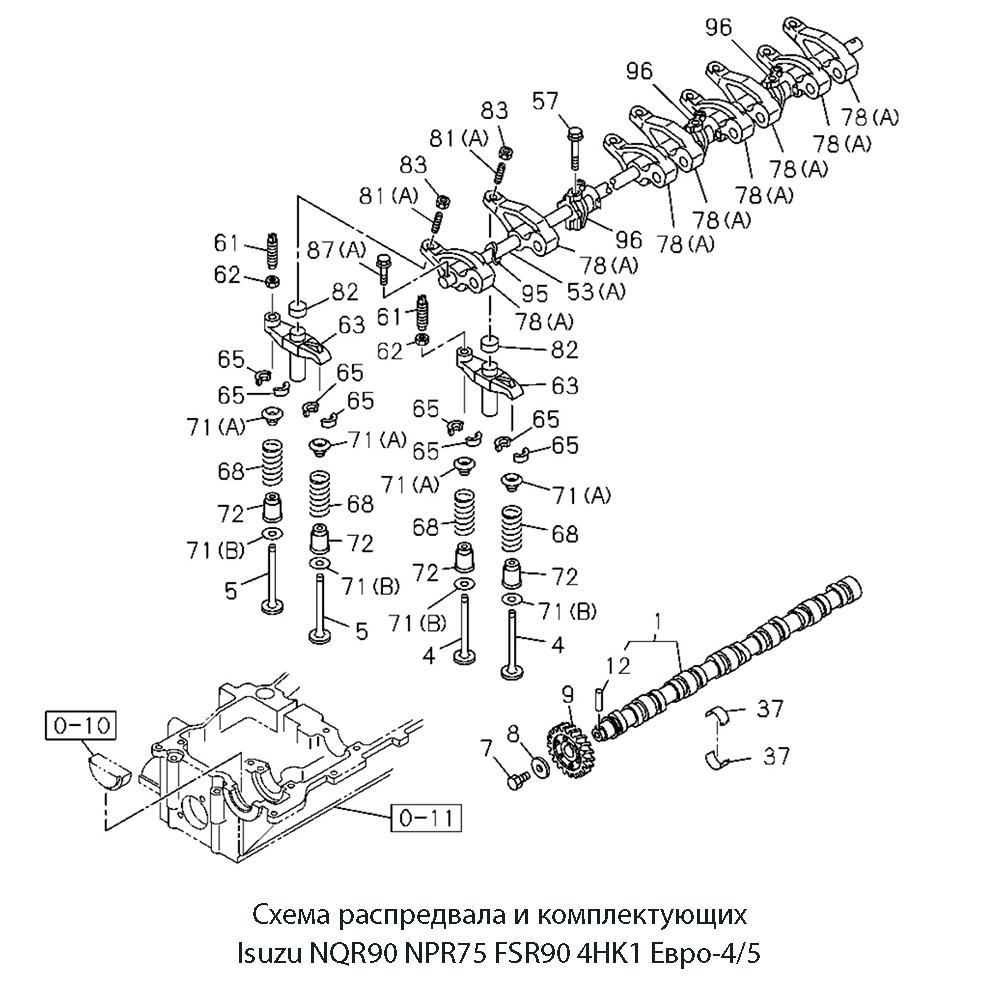

На схеме, приложенной в блоке с фото, данная автозапчасть обозначена цифрой № 71(D).

Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.
