Технические характеристики

• Оригинальный номер: 8943907832 (также 8-94390-783-2, 8-94390783-2, 894390-7832)

• Альтернативные номера (кросс-номера): 8943907831; 8943907830

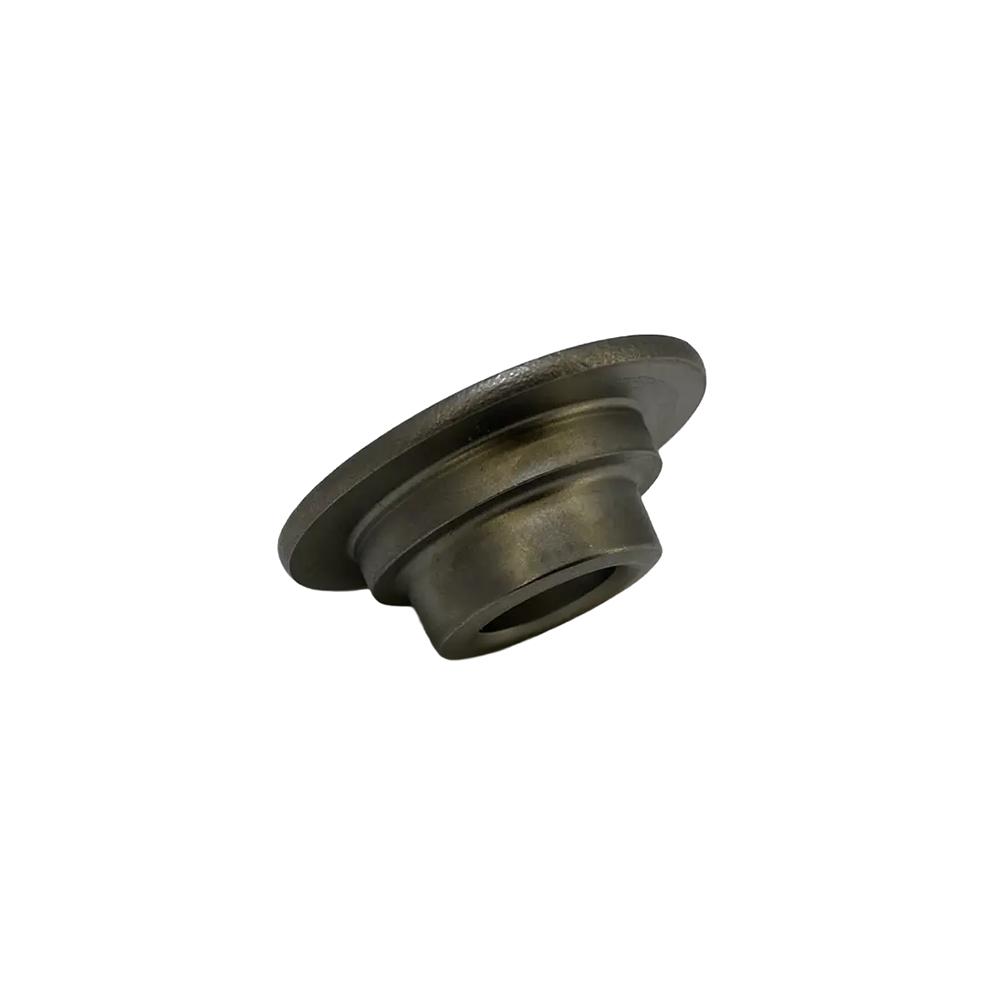

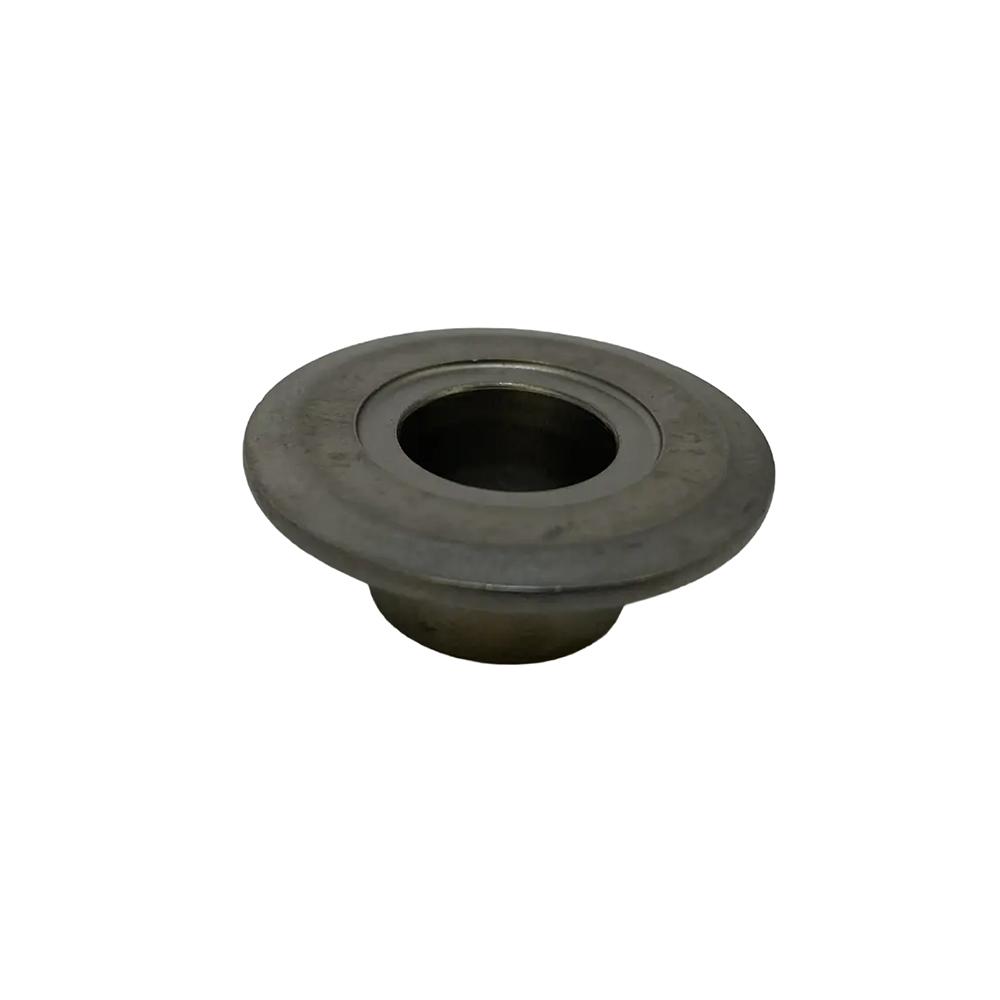

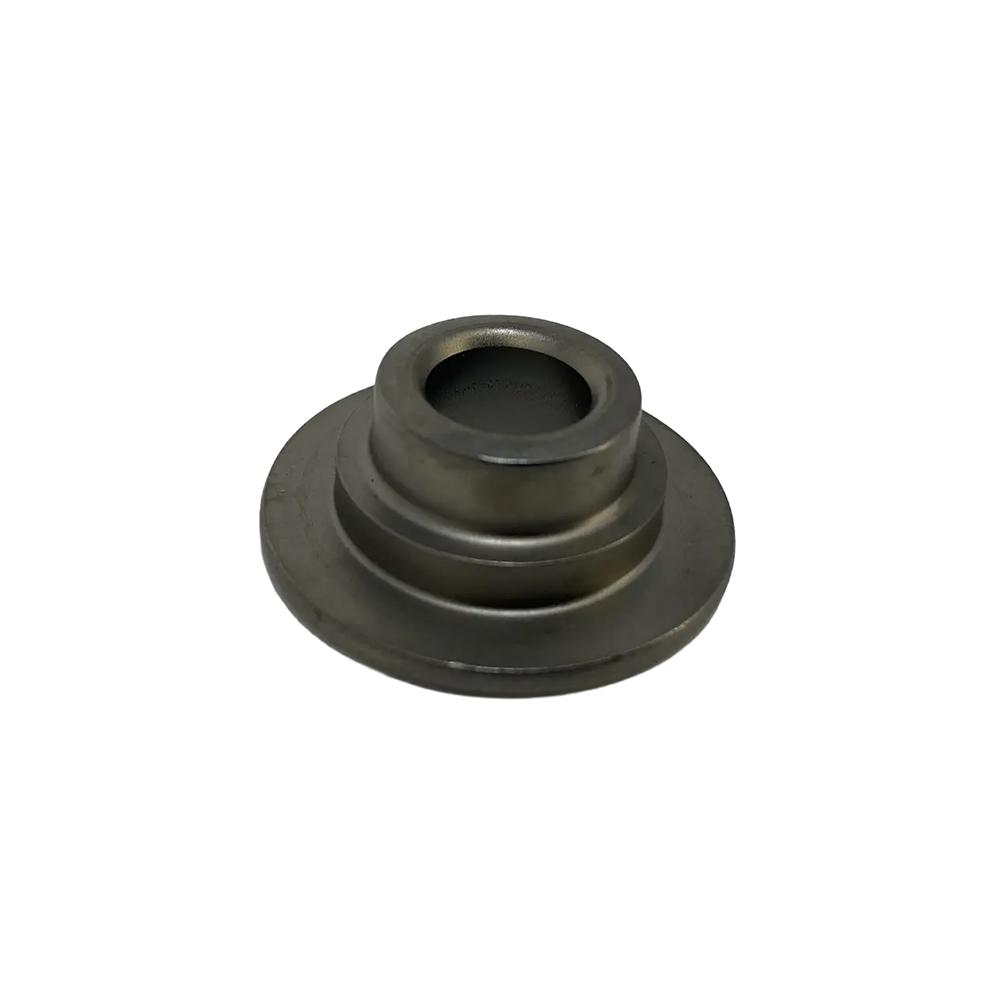

• Тип изделия: тарелка (верхняя) пружины клапана (Valve Spring Seat / SEAT; SPR)

• Размеры: OD=32,8 мм, T=12,75 мм

• Применяемость по двигателям: 4HK1 (5,2 л), 6HK1 (7,8 л), 6HH1

• Применяемость по моделям: Isuzu NQR75, NQR90, NPR75, FSR90, FVR34, FVZ34

• Экологические классы: Евро-3, Евро-4, Евро-5

• Материал: высокопрочная легированная сталь (оригинальная деталь Isuzu, производство Япония)

Совместимость по моделям

Совместимость со спецтехникой

Данная верхняя тарелка пружины клапана применяется на спецтехнике с двигателями Isuzu 4HK1 и 6HK1:

• Hitachi ZX330 (экскаватор)

Функциональное назначение

Верхняя тарелка пружины клапана (Spring Seat) является важным элементом клапанного механизма:

• Фиксация пружины: служит опорой для верхней части пружины клапана, удерживая её в сжатом состоянии через сухари (разрезные конусы)

• Распределение нагрузки: обеспечивает равномерную передачу усилия от пружины на стержень клапана через сухари

• Опора для сухарей: внутренняя конусная поверхность тарелки является опорой для сухарей (замков) клапана

• Обеспечение герметичности: правильная работа тарелки критически важна для плотного закрытия клапана и герметичности камеры сгорания

Преимущества

• Оригинальное качество Isuzu. Деталь произведена в Японии и полностью соответствует заводским спецификациям, обеспечивая точную геометрию и высокую надежность

• Точная геометрия. Конусная внутренняя поверхность тарелки обеспечивает правильное заклинивание сухарей, что критически важно для надежной фиксации клапана

• Высокая прочность. Изготовление из легированной стали с термообработкой гарантирует устойчивость к циклическим нагрузкам при работе клапанного механизма

• Устойчивость к износу. Оригинальный материал и термическая обработка обеспечивают длительный ресурс детали

• Широкая совместимость. Подходит для двигателей 4HK1 и 6HK1 на грузовых автомобилях Isuzu и спецтехнике Hitachi

Применение

Данная верхняя тарелка пружины клапана предназначена для установки на двигатели Isuzu:

• 4HK1 (5,2 л, Common Rail, Евро-3/4/5) — Isuzu NQR75, NQR90, NPR75, FSR90

• 6HK1 (7,8 л, Евро-4/5) — Isuzu FVR34, FTR34, FVZ34

Тарелка устанавливается на стержень клапана поверх пружины и фиксируется сухарями (замками клапана). На один клапан требуется одна верхняя тарелка.

Замена верхней тарелки пружины клапана требуется при:

• износе конусной поверхности (выработка, задиры)

• появлении трещин или деформации

• проведении капитального ремонта головки блока цилиндров

• замене клапанов, пружин или сухарей

Дополнительная информация

Комплектность: Для сборки одного клапана необходимы следующие детали:

• Клапан (впускной или выпускной)

• Направляющая втулка клапана

• Нижняя опорная шайба пружины (устанавливается в головку блока)

• Пружина клапана

• Верхняя тарелка пружины (данная деталь)

• Сухари клапана (2 половинки, артикул 5125650040)

Рекомендации по установке:

1. При каждом демонтаже клапанной пружины рекомендуется устанавливать новую верхнюю тарелку

2. Перед установкой новой тарелки тщательно очистите стержень клапана и конусную поверхность тарелки

3. При установке используйте специальное приспособление для сжатия пружин клапанов

4. Убедитедсь, что сухари плотно и равномерно вошли в зацепление с проточкой клапана и конусом тарелки

5. После установки рекомендуется провернуть клапан для проверки надежности фиксации

6. Смажьте детали моторным маслом перед сборкой

Важно: Верхняя тарелка пружины клапана является одной из наиболее нагруженных деталей клапанного механизма. Использование неоригинальных тарелок с неправильной геометрией может привести к неравномерному износу сухарей, ослаблению фиксации клапана и, в конечном итоге, к падению клапана в цилиндр с катастрофическими последствиями.

Следует подчеркнуть, что в каталогах запчастей деталь 8943907832 также может обозначаться как SEAT; SPR (Spring Seat). Оригинальные номера 8943907832, 8-94390-783-2, 8943907831 и 8943907830 являются взаимозаменяемыми . Для двигателей 4HK1 и 6HK1 тарелка имеет размеры OD=32,8 мм и T=12,75 мм.

В заключение, оригинальная верхняя тарелка пружины клапана Isuzu 8943907832 является качественной деталью, обеспечивающей надежную фиксацию пружины клапана и безопасную работу газораспределительного механизма двигателей 4HK1 и 6HK1. При соблюдении технологии установки и замене при каждом ремонте клапанного механизма она гарантирует длительный срок службы и надежность двигателя.

Данный товар является универсальным и подходит к следующему модельному ряду:

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.

Isuzu NQR75 4HK1 Евро-3 | NPR75 NQR90 FSR90 4HK1 Евро-4/5:

На схеме, приложенной в блоке с фото, данная автозапчасть обозначена цифрой № 71(C).

Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.
