Технические характеристики

Совместимость по моделям

Совместимость со спецтехникой

Данные шатунные вкладыши широко применяются на спецтехнике с двигателями Isuzu 4HK1 и 6HK1 :

Case: CX210B, CX230B, CX210C, CX235C SR, CX250C, CX300C, CX330C, CX350C, CX370C

Hitachi: ZX200-3, ZX210-3, ZX240-3, ZX250H-3, ZX270-3, ZX280LC-3, ZX330-3, ZX350H-3, ZX360LC-HHE, ZX370MTH, ZW220, ZW250, ZH200-A, SCX400, SCX700-2, SCX800-2

Hidromek: HMK 200 W, HMK 220 LC, HMK 300 LC, HMK 370 LC HD

JCB: JS190, JS200, JS210, JS220, JS235, JS240, JS260, JS330, JS360, JS370

Другая техника: DENYO DCA-125ESEI, DCA-180ESEI (дизель-генераторы); JOHN DEERE 190D W, 220D W, 225D LC; KOBELCO; SANY SY335C, SY365C; SUMITOMO SH200-5, SH240-5; XCMG XE335C, XE370C

Функциональное назначение

Шатунные вкладыши являются подшипниками скольжения кривошипно-шатунного механизма и выполняют следующие функции:

• Снижение трения: обеспечивают масляную пленку между шатунной шейкой коленчатого вала и нижней головкой шатуна, значительно уменьшая трение и износ

• Восприятие нагрузок: выдерживают высокие знакопеременные нагрузки, передаваемые от поршней через шатуны к коленвалу

• Точное позиционирование: обеспечивают правильное положение шатуна на шейке коленчатого вала с необходимым масляным зазором

• Отвод тепла: способствуют отводу тепла от нагретых деталей через систему смазки

Преимущества

• Оригинальное качество Isuzu. Вкладыши произведены в Японии и полностью соответствуют заводским спецификациям, гарантируя точную геометрию и высокую надежность

• Цветовая маркировка зеленая. Позволяет легко идентифицировать размерную группу при подборе в соответствии с маркировкой на шатуне и коленчатом валу

• Конструкция с встречным замком. Обеспечивает надежную фиксацию вкладышей в постели шатуна, предотвращая их проворачивание при работе двигателя

• Триметаллическая конструкция. Стале-алюминиевый сплав обеспечивает низкий коэффициент трения, высокую износостойкость и устойчивость к задирам

• Широкая совместимость. Подходит для двигателей 4HK1 и 6HK1 на грузовых автомобилях Isuzu и спецтехнике ведущих мировых производителей

Применение

Данный комплект шатунных вкладышей предназначен для установки на двигатели Isuzu:

• 4HK1 (5,2 л, Common Rail, Евро-3/4/5) — Isuzu NQR75, NQR90, NPR75, FSR90, NPR-HD, NRR

• 6HK1 (7,8 л, Евро-4/5) — Isuzu FVR34, FTR

Расчет количества:

• Для двигателя 4HK1 (4 шатуна) требуется 4 комплекта (8 вкладышей)

• Для двигателя 6HK1 (6 шатунов) требуется 6 комплектов (12 вкладышей)

Замена шатунных вкладышей требуется при:

• появлении стуков в нижней части двигателя

• падении давления масла

• обнаружении металлической стружки в масле

• износе или задирах на рабочих поверхностях

• проведении капитального ремонта двигателя

Дополнительная информация

Признаки неисправности шатунных вкладышей:

• глухие стуки при работе двигателя под нагрузкой (стук шатунных подшипников)

• падение давления масла, особенно на холостом ходу

• снижение мощности двигателя

• повышенный расход масла

Рекомендации по установке:

1. Перед установкой новых вкладышей тщательно очистите постели шатунов и шатунные шейки коленчатого вала от загрязнений

2. Проверьте состояние шатунных шеек коленвала — они не должны иметь задиров, рисок или конусности

3. Установите вкладыши в шатун и крышку шатуна, убедившись, что фиксирующие усики вошли в соответствующие пазы

4. Конструкция с встречным замком обеспечивает правильную ориентацию — замки вкладышей должны быть смещены относительно друг друга

5. Важно: Никогда не используйте старые вкладыши повторно

6. Перед окончательной сборкой проверьте масляный зазор с использованием пластикового калибра (Plastigage). Номинальный масляный зазор для двигателей 4HK1/6HK1 должен соответствовать технической документации

7. Соблюдайте момент затяжки шатунных болтов согласно технической документации (многоступенчатая затяжка)

8. После затяжки проверьте, что шатун свободно перемещается на шейке коленвала в осевом направлении

Важно: Шатунные вкладыши не подлежат повторному использованию. При каждом демонтаже коленчатого вала необходимо устанавливать новые вкладыши. Цветовая маркировка (зеленая) должна соответствовать маркировке на шатуне и коленчатом валу для обеспечения правильного масляного зазора.

Следует подчеркнуть, что своевременная замена изношенных шатунных вкладышей предотвращает серьезные повреждения двигателя, включая проворот вкладышей, задиры шеек коленчатого вала и выход из строя всего двигателя.

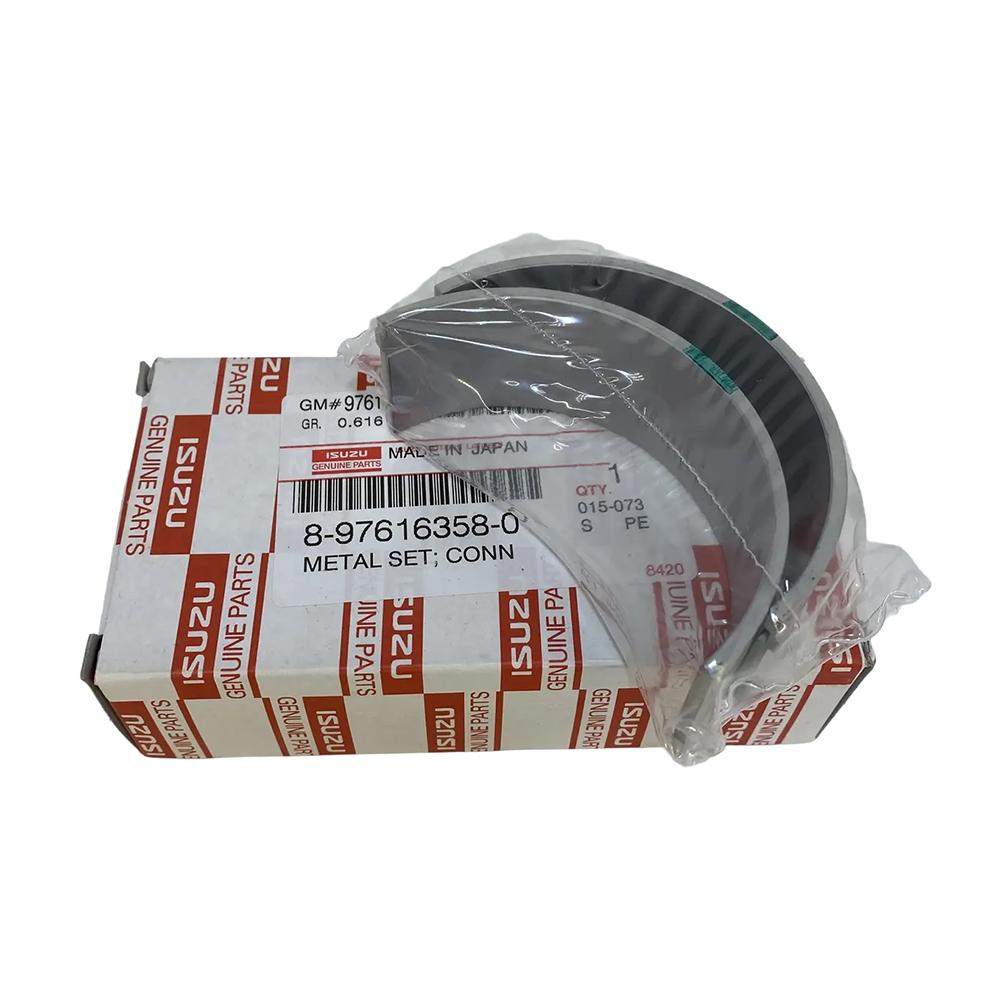

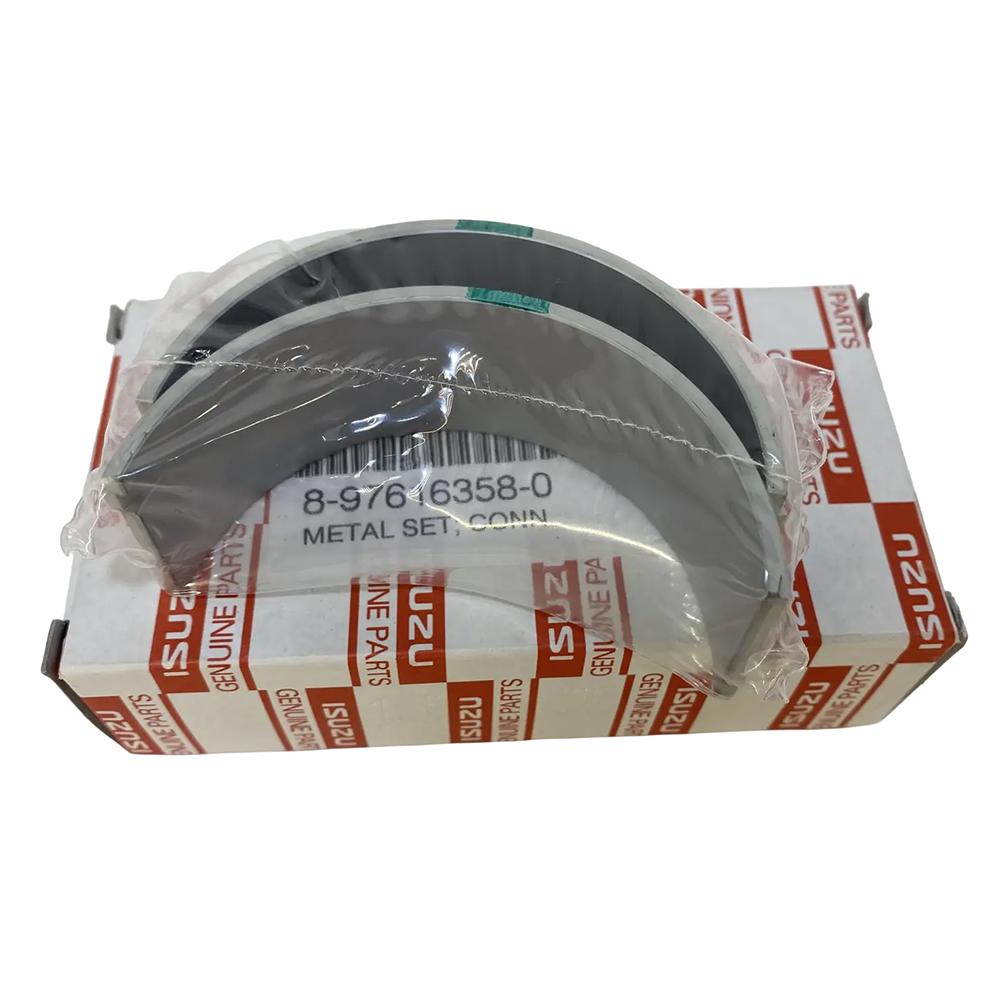

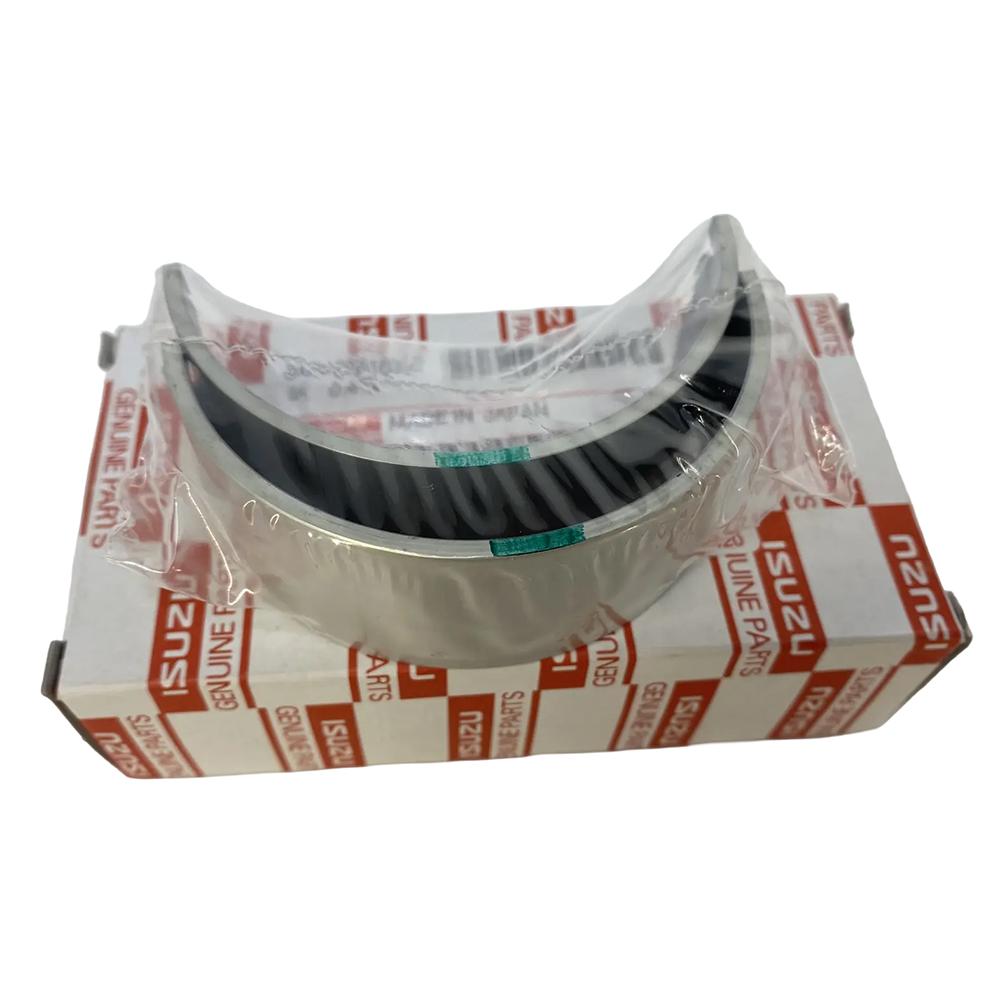

В заключение, оригинальные шатунные вкладыши Isuzu 8976163580 (STD, зеленые, встречный замок) являются качественной деталью, обеспечивающей надежную работу кривошипно-шатунного механизма двигателей 4HK1 и 6HK1. При соблюдении технологии установки и правильном подборе размерной группы они гарантируют длительный срок службы и надежность двигателя.

Данный товар является универсальным и подходит к следующему модельному ряду:

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.

Isuzu NQR71/75/90 NPR75 FVR34 4HG1/4HK1/6HK1 Евро-2/3/4/5:

На схеме, приложенной в блоке с фото, данная автозапчасть обозначена цифрой № 73.
