Технические характеристики

Совместимость по моделям

Совместимость со спецтехникой

Данные шатунные вкладыши широко применяются на спецтехнике с двигателями Isuzu 4HK1 и 6HK1 :

Hitachi: ZX200-3, ZX210-3, ZX240-3, ZX250H-3, ZX270-3, ZX330-3, ZX350H-3, ZW220, ZW250

Case: CX210B, CX230B, CX210C, CX250C, CX300C, CX330C, CX350C, CX370C

JCB: JS190, JS200, JS210, JS220, JS235, JS240, JS260, JS330, JS360, JS370

Другая техника: John Deere, Kobelco, SANY, Sumitomo, XCMG, Hidromek

Функциональное назначение

Шатунные вкладыши являются подшипниками скольжения кривошипно-шатунного механизма:

• Снижение трения: обеспечивают масляную пленку между шатунной шейкой коленчатого вала и нижней головкой шатуна

• Восприятие нагрузок: выдерживают высокие знакопеременные нагрузки при работе двигателя

• Ремонтный размер +0,25 мм: увеличенная толщина компенсирует металл, снятый при перешлифовке шатунных шеек коленчатого вала в первый ремонтный размер

Преимущества

• Оригинальное качество Isuzu. Вкладыши соответствуют заводским спецификациям, гарантируя точную геометрию и высокую надежность

• Ремонтный размер +0,25 мм. Позволяет восстановить двигатель с изношенными шатунными шейками без замены коленчатого вала

• Цветовая маркировка желтая. Позволяет легко идентифицировать размерную группу при подборе

• Конструкция с встречным замком. Обеспечивает надежную фиксацию вкладышей в постели шатуна, предотвращая их проворачивание

• Триметаллическая конструкция. Высокая износостойкость и устойчивость к задирам

Применение

Данный комплект шатунных вкладышей ремонтного размера предназначен для установки на двигатели Isuzu:

• 4HK1 (5,2 л, Common Rail, Евро-3/4/5) — Isuzu NQR75, NQR90, NPR75, FSR90

• 6HK1 (7,8 л, Евро-4/5) — Isuzu FVR34, FTR

Когда применяется размер +0,25 мм:

• после перешлифовки шатунных шеек коленчатого вала в первый ремонтный размер

• при значительном износе шеек, не позволяющем использовать вкладыши стандартного размера

Расчет количества:

• Для двигателя 4HK1 (4 шатуна) требуется 4 комплекта (8 вкладышей)

• Для двигателя 6HK1 (6 шатунов) требуется 6 комплектов (12 вкладышей)

Замена шатунных вкладышей требуется при:

• появлении стуков в нижней части двигателя

• падении давления масла

• обнаружении металлической стружки в масле

• износе или задирах на рабочих поверхностях

• проведении капитального ремонта двигателя

Дополнительная информация

Рекомендации по установке:

1. Обязательное условие: Перед установкой вкладышей ремонтного размера +0,25 мм шатунные шейки коленчатого вала должны быть перешлифованы в соответствующий ремонтный размер

2. Тщательно очистите постели шатунов и шатунные шейки коленчатого вала от загрязнений

3. Проверьте состояние шатунных шеек коленвала — они не должны иметь задиров, рисок или конусности

4. Установите вкладыши в шатун и крышку шатуна, убедившись, что фиксирующие усики вошли в соответствующие пазы

5. Конструкция с встречным замком обеспечивает правильную ориентацию — замки вкладышей должны быть смещены относительно друг друга

6. Важно: Никогда не используйте старые вкладыши повторно

7. Перед окончательной сборкой проверьте масляный зазор с использованием пластикового калибра (Plastigage)

8. Соблюдайте момент затяжки шатунных болтов согласно технической документации

Важно: Шатунные вкладыши не подлежат повторному использованию. При шлифовке коленчатого вала в ремонтный размер необходимо использовать вкладыши соответствующей толщины. Неправильный подбор размера может привести к недостаточному или избыточному масляному зазору, что вызовет перегрев, задиры и выход двигателя из строя.

Следует подчеркнуть, что своевременная замена изношенных шатунных вкладышей предотвращает серьезные повреждения двигателя, включая проворот вкладышей, задиры шеек коленчатого вала и выход из строя всего двигателя .

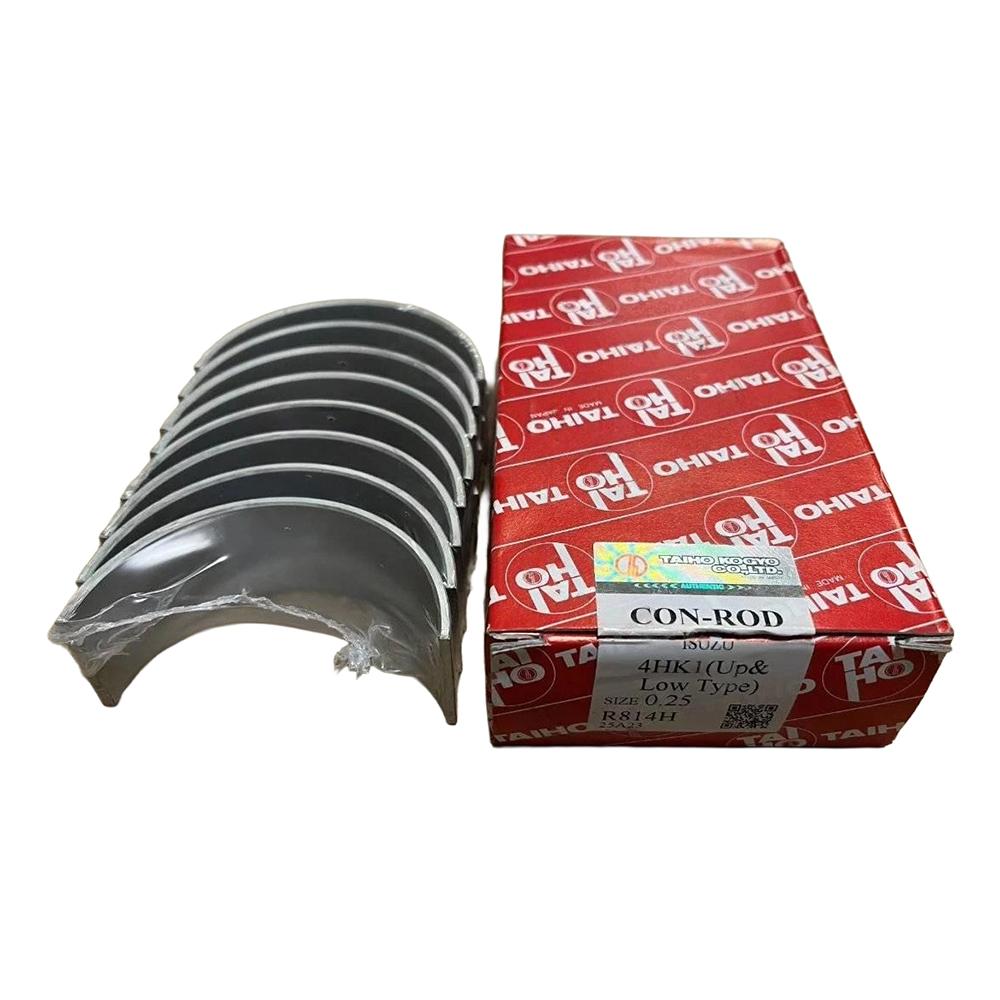

В заключение, оригинальные шатунные вкладыши Isuzu 8980554790 ремонтного размера (+0,25 мм, желтые, встречный замок) являются качественной деталью, обеспечивающей восстановление кривошипно-шатунного механизма двигателей 4HK1 и 6HK1 после перешлифовки коленчатого вала. При соблюдении технологии установки они гарантируют длительный срок службы и надежность двигателя .

Данный товар является универсальным и подходит к следующему модельному ряду:

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.

Isuzu NQR71/75/90 NPR75 FVR34 4HG1/4HK1/6HK1 Евро-2/3/4/5:

На схеме, приложенной в блоке с фото, данная автозапчасть обозначена цифрой № 74.

Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.
