Прокладка клапанной крышки верхняя Isuzu NQR75/90 | NPR75 | FSR90 | 4HK1 Е-3/4/5 | JMC

Артикул: 8973313591

Оригинальная прокладка клапанной крышки JMC 8973313591 для двигателя 4HK1, устанавливаемого на грузовые автомобили Isuzu серий NPR75, NQR75, NQR90 и FSR90 экологических классов Евро-3, Евро-4 и Евро-5. Обеспечивает герметичность соединения головки блока с клапанной крышкой, предотвращая утечки масла и попадание загрязнений в механизм газораспределения.

В наличии: 10

1 300 руб

Марка	JMC
Тип запчасти	Аналог
Устанавливается на технику	Грузовая техника
Марка техники	Isuzu
Тип прокладки	Прокладка клапанной крышки
Материал основы прокладки	Резина
Упаковка	Поштучно

Прокладка клапанной крышки верхняя Isuzu NQR75/90 | NPR75 | FSR90 | 4HK1 Е-3/4/5 | JMC

Продавец: Автомагазин СевРес

Нужны запчасти - пишите боту:

Напишите MAX боту

Напишите Telegram боту

Оформление и выдача заказов СевРес:

Оформите заказ на нашем сайте или через бота в мессенджере. Вы можете забрать товар лично в магазине, заказать курьерскую доставку или отправить его транспортной компанией до терминала. Мы бесплатно доставим товар до терминала ТК для отправки.

Адрес пункта выдачи в Мурманске и контакты

Мы всегда рады общению и ждем вас в пункте оформления и выдачи заказов по адресу:

пр. Кирова, д. 38, 183038, Мурманск, Мурманская область, Россия
Телефон: +7 (8152) 25-30-58

Режим работы:

Понедельник - пятница: с 10:00 до 19:00
Субботас: 11:00 до 17:00
Воскресенье: Выходной

Кто мы и почему выбрали нас?

СевРес — это не просто автомагазин, а целостная сеть подразделений, работающих слаженно и профессионально, чтобы обеспечивать клиентов качественными автозапчастями. Мы сами импортируем товары напрямую с заводов и крупных дистрибьюторов, предлагая конкурентоспособные цены и исключительную надежность.

Транспортные компании доставки

Мы отправляем товары через крупные транспортные компании:

Доставка в любой город России

Ваши заказы отправляются по всей территории России, включая следующие населенные пункты:

Архангельск
Волгоград
Воронеж
Екатеринбург
Казань
Краснодар
Москва
Нижний Новгород
Новосибирск
Омск
Оренбург
Пермь
Петрозаводск
Ростов-на-Дону
Самара
Красноярск
Санкт-Петербург
Уфа
Челябинск

Преимущества заказа в СевРес

Оформляя заказ в СевРес, вы получаете:

Высокое качество товаров
Гибкие условия доставки
Удобные способы оплаты
Профессиональную поддержку клиентов

Доверьтесь нашему опыту и сделайте заказ в СевРес!

Следите за нашими новостями в MAX или Telegram:

Перейти в MAX-канал

Перейти в Telegram-канал

Технические характеристики

Оригинальный номер: 8973313591 (также 8-97331-359-1)
Производитель: JMC (Jiangling Motors Corporation) — оригинальный поставщик компонентов для Isuzu
Тип изделия: прокладка клапанной крышки (головки блока цилиндров)
Применяемость по двигателям: 4HK1 (5,2 л, Common Rail, Евро-3/4/5)
Применяемость по моделям: Isuzu NPR75, NQR75, NQR90, FSR90, а также спецтехника Hitachi (модели ZX250LC-5B и другие)
Экологические классы: Евро-3, Евро-4, Евро-5
Материал: эластомер (маслостойкая резина)
Тип конструкции: профилированная прокладка, повторяющая геометрию привалочной поверхности
Вес: 0,120 кг
Тип поставки: оригинальная деталь Isuzu

Функциональное назначение

Прокладка клапанной крышки выполняет несколько критически важных функций в двигателе:

Герметизация газораспределительного механизма: предотвращает утечку моторного масла из-под клапанной крышки, обеспечивая чистоту двигателя и стабильное давление в системе смазки
Защита от внешних загрязнений: препятствует попаданию пыли, влаги и абразивных частиц в механизм газораспределения, что продлевает ресурс распределительного вала, коромысел и других компонентов ГРМ
Компенсация тепловых расширений и вибраций: эластичный материал прокладки сохраняет герметичность при нагреве двигателя и постоянных вибрациях, характерных для коммерческого транспорта

Преимущества

Оригинальное качество JMC. Прокладка произведена компанией JMC, являющейся официальным поставщиком компонентов для сборочных конвейеров Isuzu, что гарантирует полное соответствие заводским спецификациям
Точное соответствие геометрии. Профилированная конструкция повторяет все изгибы привалочной поверхности головки блока, исключая перекосы и деформацию при установке
Высокая эластичность и износостойкость. Материал сохраняет упругость при рабочих температурах двигателя и устойчив к воздействию моторного масла
Широкая совместимость. Прокладка применяется не только на грузовых автомобилях Isuzu, но и на спецтехнике Hitachi с двигателем 4HK1
Длительный ресурс. Оригинальная прокладка рассчитана на весь межремонтный срок службы двигателя при соблюдении технологии установки

Применение

Данная прокладка клапанной крышки предназначена для установки на двигатель 4HK1 (5,2 л, Common Rail, Евро-3/4/5), которым оснащаются:

грузовые автомобили Isuzu NPR75, NQR75, NQR90, FSR90 (2004–2016)
экскаваторы Hitachi ZX210-3, ZX240-3, ZX250LC-5B, ZX270-3 (с двигателем 4HK1)
другая спецтехника с двигателем Isuzu 4HK1

Замена прокладки клапанной крышки требуется при:

появлении следов подтекания масла по периметру клапанной крышки
затвердевании или потере эластичности материала старой прокладки
проведении ремонтных работ с демонтажем клапанной крышки (регулировка клапанов, замена прокладки ГБЦ и т.д.)
механических повреждениях прокладки при обслуживании двигателя

Дополнительная информация

Признаки неисправности прокладки клапанной крышки:

масляные подтеки в верхней части двигателя
запах горелого масла из-за попадания масла на горячие поверхности
снижение уровня масла без видимых причин
замасливание двигателя снаружи

Рекомендации по установке:

Перед установкой новой прокладки тщательно очистите привалочную поверхность головки блока цилиндров и клапанной крышки от остатков старой прокладки, герметика и загрязнений.
Убедитесь, что посадочный паз в клапанной крышке чистый и не имеет повреждений.
Установите новую прокладку в паз клапанной крышки, начиная от углов, и убедитесь, что она уложена ровно по всему периметру без перекручивания.
Нанесите небольшое количество силиконового герметика в места стыка клапанной крышки с передней крышкой ГРМ и задней заглушкой (согласно технической документации).
Установите клапанную крышку на место, следя за тем, чтобы прокладка не сдвинулась.
Затягивайте болты крепления равномерно, от центра к краям, с соблюдением момента затяжки (обычно 8–12 Н·м для подобных соединений). Перетяжка может привести к деформации крышки и выдавливанию прокладки.

Важно: При каждом демонтаже клапанной крышки рекомендуется устанавливать новую прокладку. Повторное использование старой прокладки может привести к нарушению герметичности. Равномерная затяжка болтов критически важна для предотвращения утечек масла.

Следует подчеркнуть, что своевременная замена прокладки клапанной крышки предотвращает загрязнение двигателя, снижает риск возгорания от попадания масла на горячие поверхности и продлевает ресурс газораспределительного механизма.

В заключение, оригинальная прокладка клапанной крышки JMC 8973313591 является качественной деталью, обеспечивающей надежную герметизацию верхней части двигателя 4HK1. При соблюдении технологии установки она гарантирует длительный срок службы и отсутствие утечек масла на автомобилях Isuzu серий NPR75, NQR75, NQR90, FSR90 и спецтехнике Hitachi.

Данный товар является универсальным и подходит к следующему модельному ряду:

Модификация	Двигатель	Года выпуска
NQR75	4HK1 Евро-3	2008-2013
NPR75	4HK1 Евро-4	2013-2018
NPR75	4HK1 Евро-5	2018 по н.в.
NQR90	4HK1 Евро-4	2008 - 2018.
NQR90	4HK1 (4HK1E5CC) Евро-5	2018 по н.в.
FSR90	4HK1 Евро-4	2008 - 2018.
FSR90	4HK1 (4HK1E5CC) Евро-5	2018 по н.в.

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.

Схема головки блока цилиндров Isuzu NQR75 Евро-3 / NPR75 Евро-4:

На схеме, приложенной в блоке с фото, данная автозапчасть обозначена цифрой № 69

Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.

Номера деталей	Номер на схеме	Название детали	Количество необходимое для установки, шт.
8941332075	4	Крышка маслозаливной горловины	1
8941236231	5	Прокладка крышки маслозаливной горловины / ID = 32 мм. OD = 40 мм.	1
8972269080	124	Резиновая втулка	6
8973313612	1	Крышка клапанная	1
8943956840	43	Втулка клапанной крышки OD = 22 мм.	11
8973313591	69	Прокладка клапанной крышки верхняя	1
8973313621	247	Проставка клапанной крышки	1
8973313601	122	Прокладка проставки клапанной крышки	1
8943908581	248	Коннектор электрический	1
8981638130	82	Заглушка ГБЦ полумесяц	2
8970776380 8982600050	3(C)	Болты ГБЦ M14x115 мм.	18
8943995540	3(D)	Болт ГБЦ М10х73 мм.	1
8943995550	3(B)	Болт ГБЦ М10х43 мм.	1
8981706190	1X	ГБЦ 4HK1-T NPR75 (E-4)	1
8980083636 8980083638 8981706170 8981706171	1X	ГБЦ 4HK1-T NQR75 (E-3)	1
8980184620	266	Стакан форсунки + уплотнительное кольцо верхнее	4
8976049160	58	Уплотнительное кольцо стакана форсунки нижнее ID = 26,4 мм.	4
1096390340	201	Прокладка форсунки топливных трубок OD = 30 мм.	4
8943907776	10	Свеча накала	4
8973323582	11	Планка свечей накаливания	1
8982885010 7552434220	2	Прокладка ГБЦ "А" T = 1,475 мм. / Без отверстий	1
8982885020 7552434230	2	Прокладка ГБЦ "B" T=1,525 мм. / 1 отверстие	1
8982885030 7552434240	2	Прокладка ГБЦ "C" T=1,575 мм. / 2 отверстия	1

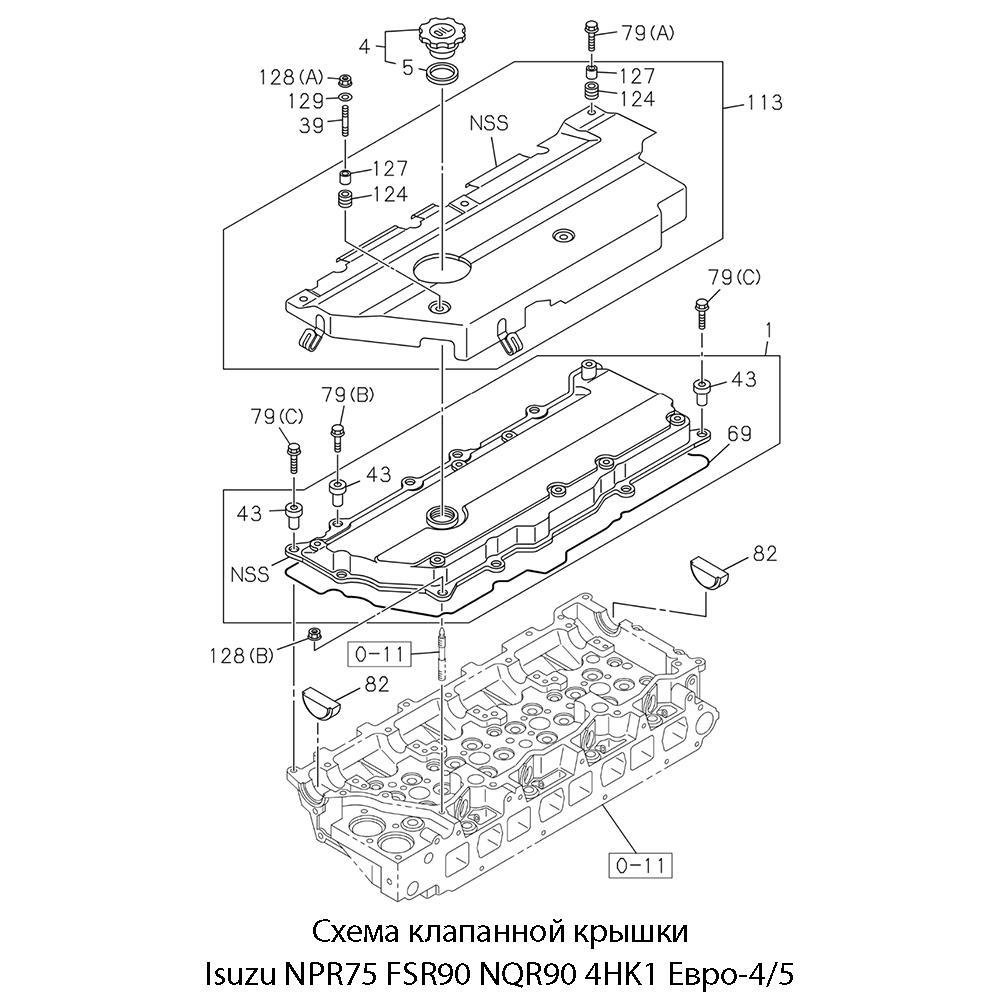

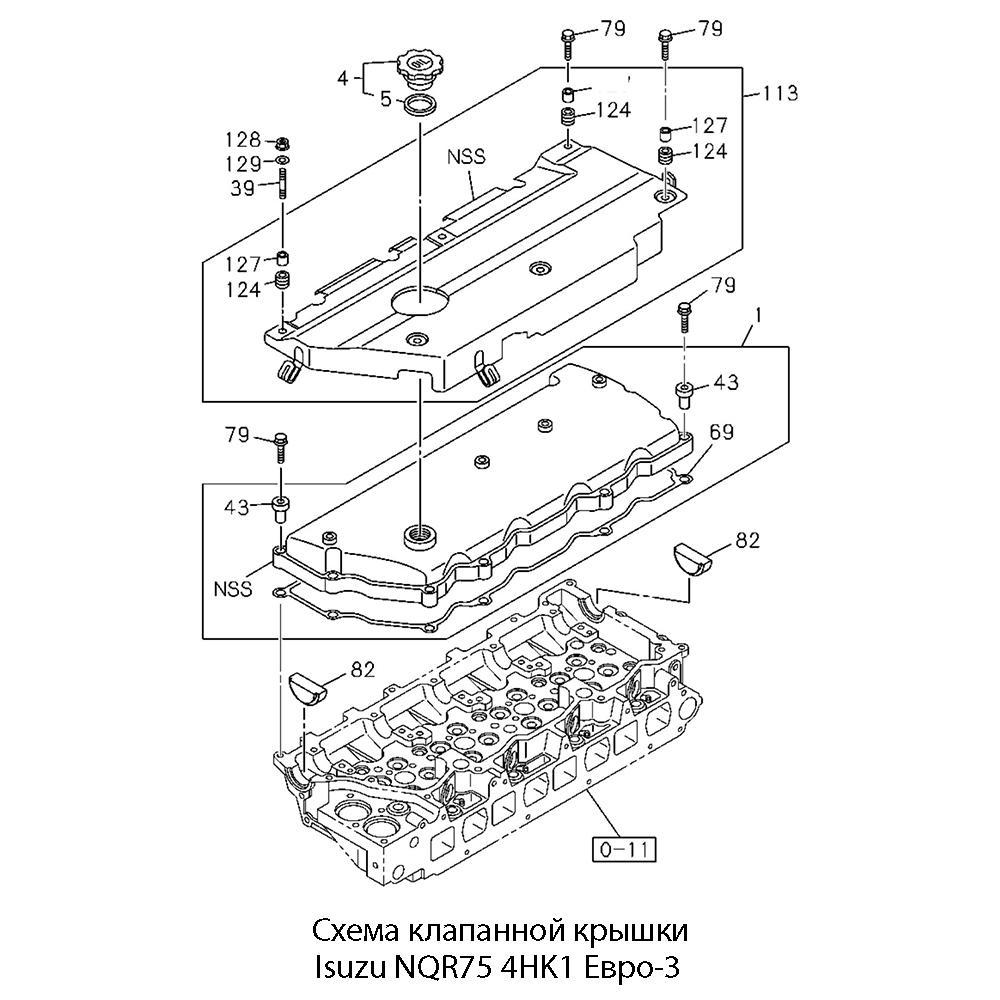

Схема клапанной крышки Isuzu NQR75 4HK Евро-3/4/5:

На схемах деталь обозначена цифрой: № 69.

Артикул	Номер на схеме	Название детали	Количество необходимое для установки, шт.
8973548033	113	Накладка клапанной крышки 4HK1 Евро-3	1
8981156760	113	Накладка клапанной крышки 4HK1 Евро-4/5	1
8941332075	4	Крышка маслозаливной горловины	1
8941236231	5	Кольцо уплотнительное крышки	1
0286508350	79 / (A/B/C)	Болт M8X35 мм. (B)	2
1090440721		Болт M8X65 мм. (C)	7
8971276070		Болт M6X20 мм. (A)	4
8972269080	124	Уплотнитель втулки верхней крышки клапанов	6
8970923140	127	Втулка	6
0410106250	2	Шпилька M6X25 L=34 мм.	2
0916107060	129	Шайба ID=6.4 OD=18 мм.	2
0911801080	128 / (A/B)	Гайка М8 мм. (B)	2
0911801060	128 / (A/B)	Гайка М6 мм. (A)	2
8973313613	1	Крышка клапанная	1
8973313591	69	Прокладка клапанной крышки	1
8943956840	43	Втулка болта крепления клапанной крышки	11
8943996050	82	Прокладка-заглушка распредвала в ГБЦ (полумесяц)	2
