Технические характеристики

• Оригинальный номер: 8943948030 (также 8-94394-803-0, 8-94394-8030, 894394-8030)

• Альтернативные номера (кросс-номера): 02/801195; 8943948030; 8-94394-803-0

• Производитель: JMC (Jiangling Motors Corporation) — качественный аналог

• Тип изделия: болт регулировочный моста клапанов (Screw, Adj Bridge)

• Применяемость по двигателям: 4HK1 (5,2 л), 6HK1 (7,8 л)

• Применяемость по моделям: Isuzu NQR75, NQR90, NPR75, FSR90, FVR34, а также спецтехника Hitachi ZX200-3, ZX210-3, ZX240-3 и другие

• Экологические классы: Евро-3, Евро-4, Евро-5

• Функция: регулировка зазора между мостом клапанов и стержнями клапанов

Совместимость по моделям

Совместимость со спецтехникой

Данный регулировочный болт широко применяется на спецтехнике с двигателями Isuzu 4HK1 и 6HK1 :

• Hitachi ZAXIS 1 и 3 серии: ZX200-3, ZX210-3, ZX240-3, ZX250-3, ZX270-3

Функциональное назначение

Регулировочный болт моста клапанов является важным элементом газораспределительного механизма двигателей Isuzu 4HK1/6HK1, которые используют мостовую конструкцию привода клапанов :

• Синхронизация клапанов: мост (bridge) управляет двумя клапанами одного цилиндра (двумя впускными или двумя выпускными). Регулировочный болт на мосте позволяет выставить одинаковый зазор для обоих стержней клапанов, обеспечивая их синхронное открытие

• Компенсация износа: регулировочный болт позволяет компенсировать разницу в износе клапанов и седел, обеспечивая плотное прилегание обоих клапанов

• Предотвращение перекоса моста: точная регулировка болтом предотвращает перекос моста, который может привести к заклиниванию моста в направляющих втулках и их повреждению

Преимущества

• Качественный аналог JMC. Изделие соответствует оригинальному артикулу 8943948030 и основным геометрическим параметрам, что обеспечивает правильную установку

• Точная регулировка. Конструкция болта позволяет точно выставить зазор между мостом и стержнями клапанов, что критически важно для синхронной работы клапанов

• Высокая прочность. Изготовление из легированной стали с термообработкой гарантирует устойчивость к нагрузкам при работе клапанного механизма

• Экономическая эффективность. Доступная цена по сравнению с оригинальной деталью Isuzu при сохранении функциональных характеристик

Применение

Данный регулировочный болт моста клапанов предназначен для установки на двигатели Isuzu:

• 4HK1 (5,2 л, Common Rail, Евро-3/4/5) — Isuzu NQR75, NQR90, NPR75, FSR90

• 6HK1 (7,8 л, Евро-4/5) — Isuzu FVR34, FTR34

Болт устанавливается в мост (bridge) клапанного механизма . При регулировке клапанных зазоров на двигателях 4HK1/6HK1 выполняется двухэтапная регулировка:

1. Регулировка зазора между рокером и мостом клапанов (0,4 мм)

2. Регулировка зазора между мостом и стержнями клапанов с помощью данного болта (зазор должен быть не более 0,1 мм)

Замена регулировочного болта моста клапанов требуется при:

• повреждении резьбы болта или контргайки

• износе рабочего торца болта

• проведении капитального ремонта головки блока цилиндров

• невозможности точной регулировки клапанных зазоров

Дополнительная информация

Регулировка клапанных зазоров (для справки):

Согласно руководству по ремонту двигателей 4HK1/6HK1, регулировка клапанных зазоров выполняется в следующем порядке :

1. Установите поршень 1-го цилиндра в ВМТ такта сжатия

2. Вставьте щуп 0,4 мм между рокером и мостом клапана

3. Затяните регулировочный винт рокера до легкого прилегания к щупу

4. Затяните контргайку рокера моментом 22 Н·м

5. Затяните регулировочный винт моста (данная деталь) до контакта со стержнем клапана, удерживая щуп 0,4 мм

6. Убедитесь, что зазор на обоих клапанах одинаков и не превышает 0,1 мм

7. Затяните контргайку моста моментом 22 Н·м

Важно: Неправильная регулировка моста клапанов может привести к перекосу моста, его заклиниванию в направляющих втулках и серьезному повреждению головки блока цилиндров . При затяжке контргайки необходимо удерживать регулировочный болт от проворачивания с помощью отвертки.

Следует подчеркнуть, что регулировка клапанных зазоров на двигателях 4HK1/6HK1 должна выполняться квалифицированным специалистом с использованием динамометрического ключа. Нарушение момента затяжки (22 Н·м) может привести к ослаблению фиксации или повреждению резьбы .

В заключение, регулировочный болт моста клапанов JMC 8943948030 является качественным аналогом оригинальной детали Isuzu. При соблюдении технологии регулировки клапанных зазоров он обеспечивает синхронную работу клапанов и надежную работу газораспределительного механизма двигателей 4HK1 и 6HK1.

Данный товар является универсальным и подходит к следующему модельному ряду:

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.

Isuzu NQR75 4HK1 Евро-3 | NPR75 NQR90 FSR90 4HK1 Евро-4/5:

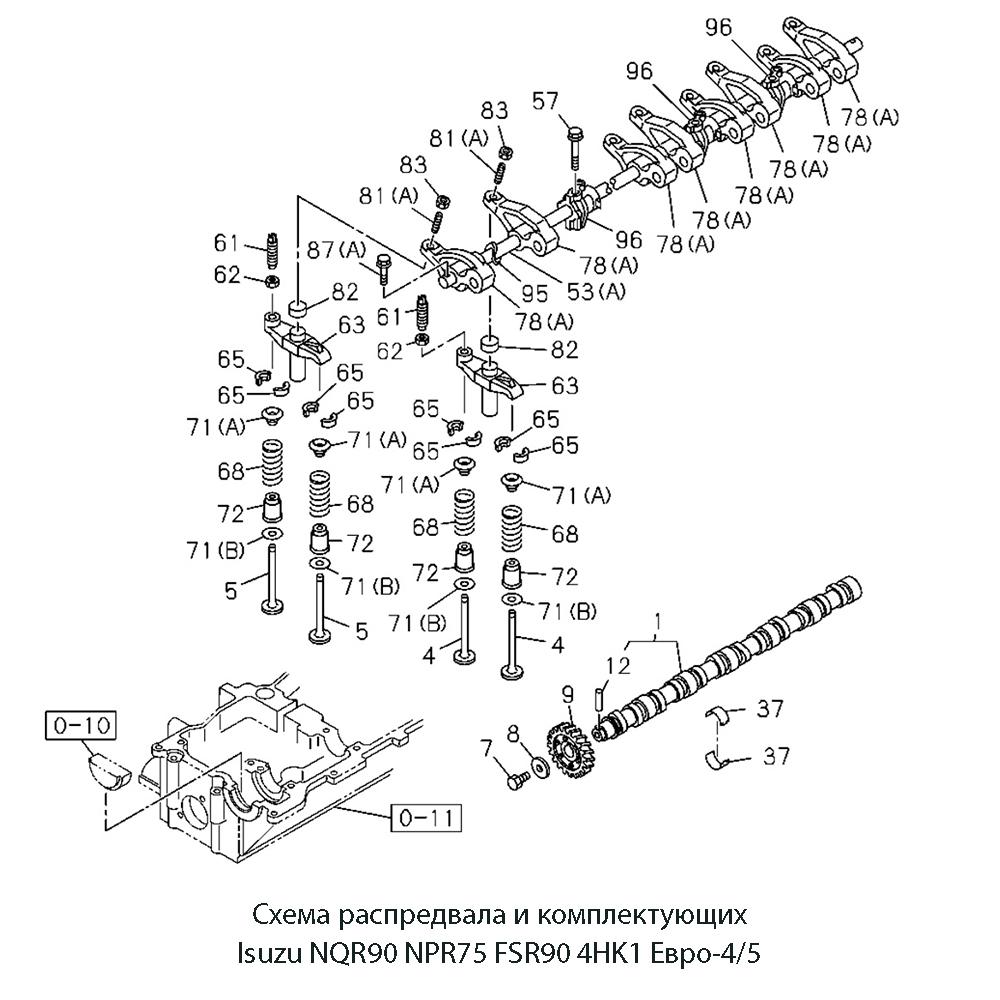

На схеме, приложенной в блоке с фото, данная автозапчасть обозначена цифрой № 61.

Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.
