Технические характеристики

• Оригинальный номер: 5878175310

• Тип изделия: полный комплект прокладок двигателя (overhaul gasket set)

• Применяемость по двигателям: 4HK1 (5,2 л, Common Rail, Евро-3)

• Применяемость по моделям: Isuzu NQR75, NPR75, NPR-HD, NRR, ELF 400/500 (2004–2009)

• Экологический класс: Евро-3

• Толщина прокладки ГБЦ: 1,525 мм

• Особенности прокладки ГБЦ: одно отверстие (одна метка) — соответствует ремонтному размеру для блока, прошедшего первый ремонт с проточкой

• Материал прокладки ГБЦ: многослойная сталь (MLS) с эластомерным покрытием

• Тип поставки: оригинальная деталь Isuzu

Определение толщины прокладки ГБЦ для 4HK1

Для двигателя 4HK1 толщина прокладки ГБЦ выбирается строго по выступанию поршня (piston projection) и маркировке на прокладке :

Важно: Данный комплект 5878175310 включает прокладку ГБЦ с одним отверстием толщиной 1,525 мм. Она предназначена для установки на блок цилиндров, который прошел первый ремонт с механической обработкой (проточкой) поверхности. Увеличенная толщина компенсирует снятый слой металла, восстанавливая штатный зазор между поршнем и головкой .

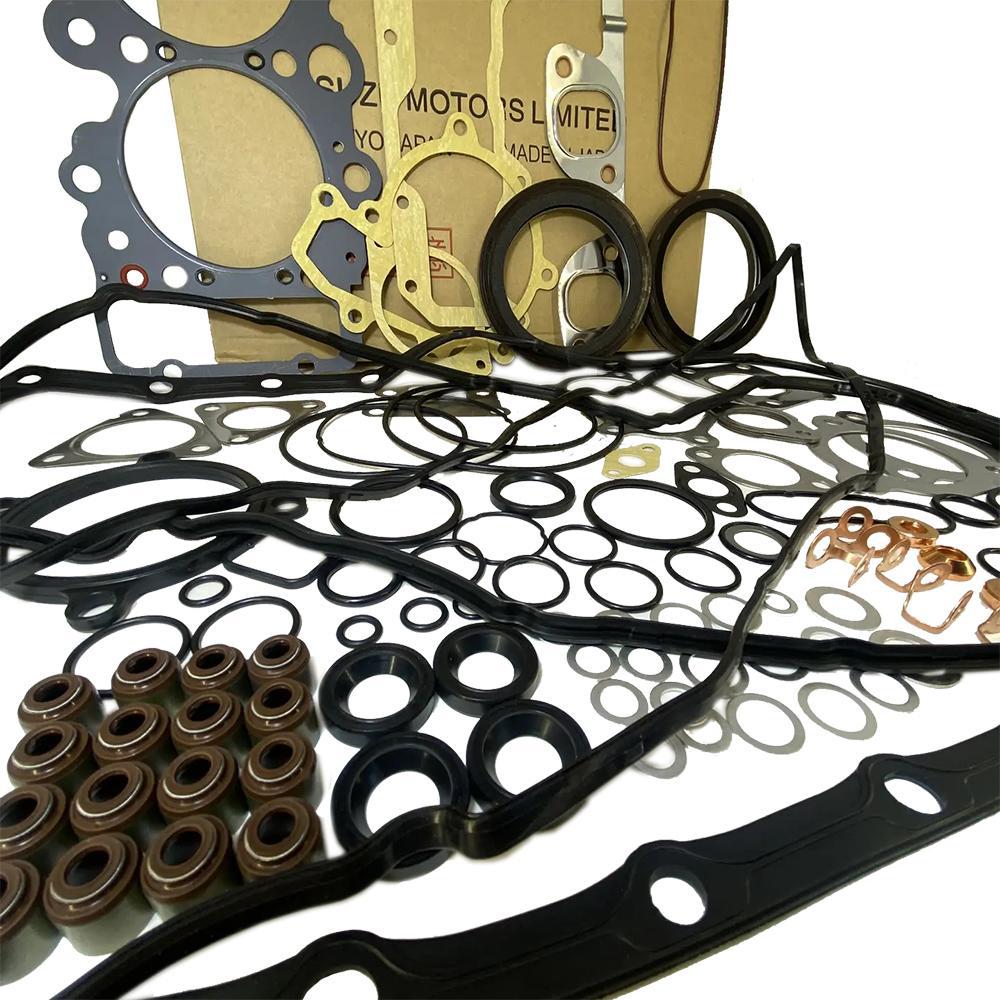

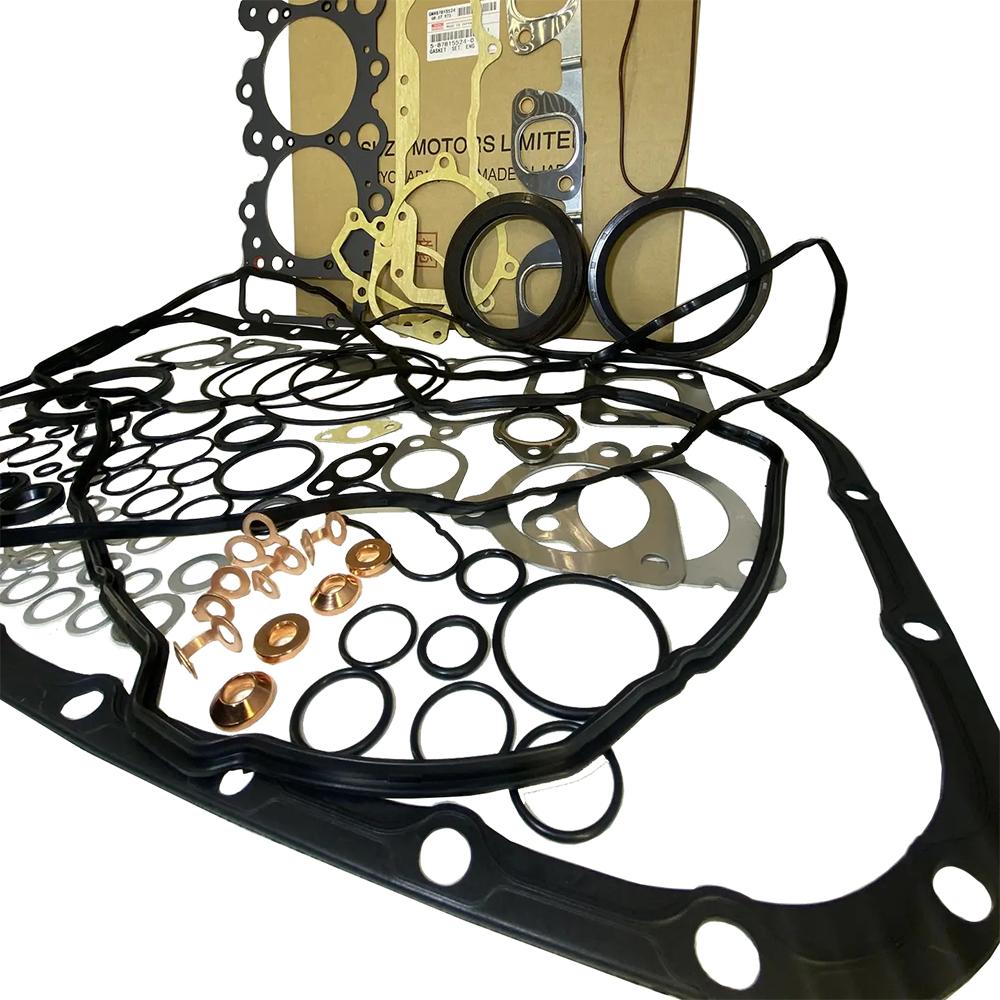

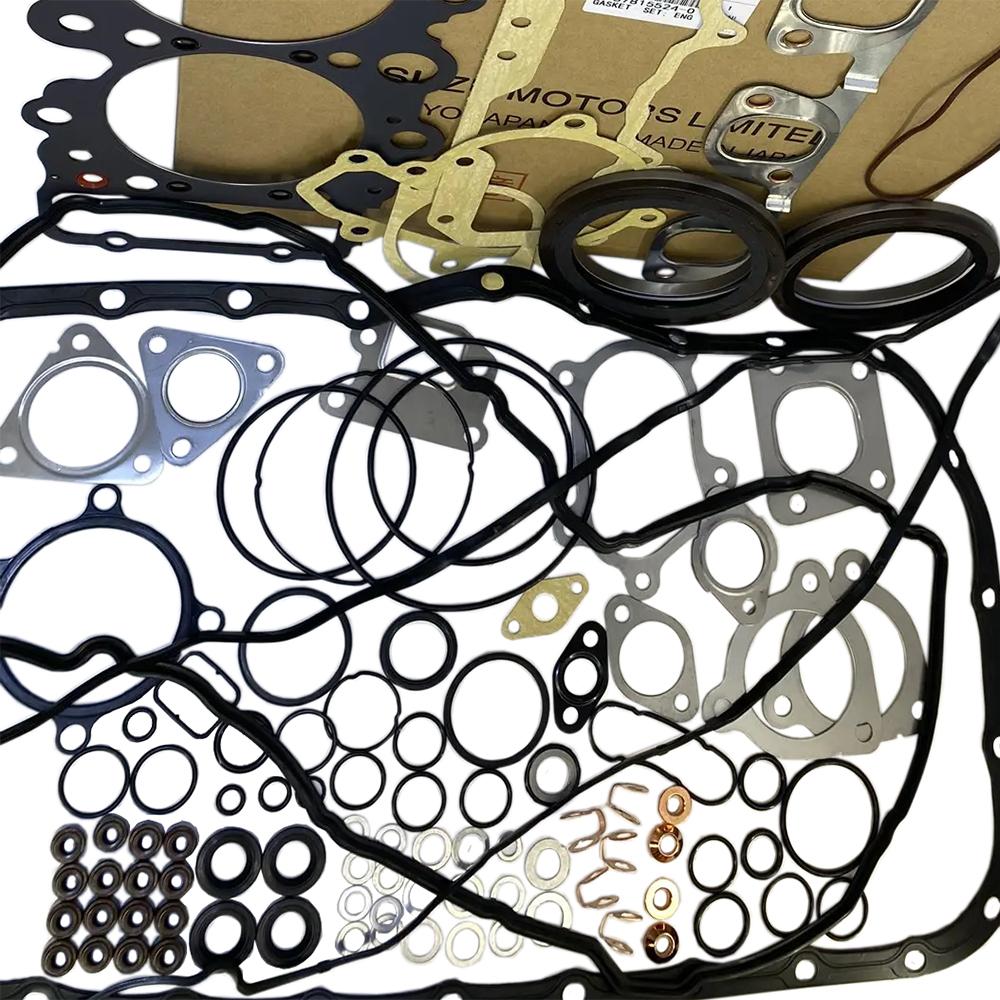

Состав комплекта

Полный набор прокладок для двигателя 4HK1 включает все необходимые уплотнения для капитального ремонта:

• Прокладка головки блока цилиндров (ГБЦ) толщиной 1,525 мм (с одним отверстием)

• Прокладка впускного коллектора

• Прокладка выпускного коллектора

• Прокладка клапанной крышки

• Прокладка масляного поддона

• Прокладки ТНВД

• Прокладки водяного насоса

• Уплотнительные кольца (O-Ring) для форсунок, термостата и других узлов

Преимущества

• Оригинальное качество Isuzu. Комплект произведен на заводском оборудовании и полностью соответствует техническим требованиям японского производителя .

• Прокладка ГБЦ с одним отверстием для первого ремонта. Наличие метки (одного отверстия) однозначно идентифицирует прокладку как деталь для первого ремонта, когда блок цилиндров прошел механическую обработку поверхности .

• Точное восстановление заводских параметров. Увеличенная толщина 1,525 мм компенсирует снятый слой металла, восстанавливая расчетную степень сжатия .

• Полный комплект для капитального ремонта. Набор содержит все необходимые прокладки и уплотнения для полной переборки двигателя 4HK1.

• Высокая термостойкость. Прокладка ГБЦ из многослойной стали (MLS) выдерживает экстремальные температуры и давление, характерные для дизельных двигателей .

Применение

Данный полный набор прокладок предназначен для капитального ремонта двигателя 4HK1 (5,2 л, Common Rail, Евро-3), устанавливаемого на грузовые автомобили :

• Isuzu NQR75 (2004–2009)

• Isuzu NPR75, NPR-HD (2004–2009)

• Isuzu NRR (2005–2009)

• Isuzu ELF 400/500 (2004–2009)

Важно: Прокладка ГБЦ толщиной 1,525 мм с одним отверстием применяется только в тех случаях, когда блок цилиндров прошел первый ремонт с проточкой (механической обработкой) поверхности. Выбор прокладки осуществляется строго по результатам замера выступания поршня (piston projection) после обработки блока .

Дополнительная информация

Рекомендации по установке :

1. Перед установкой нового комплекта прокладок тщательно очистите все сопрягаемые поверхности от остатков старых прокладок, герметика и загрязнений.

2. Проверьте плоскость головки блока и блока цилиндров на отсутствие деформаций (допустимое коробление — не более 0,05 мм).

3. Установите прокладку головки цилиндров так, чтобы сторона с номером детали была обращена вверх, совместив её с задней коробкой распределительных шестерён и с установочным штифтом .

4. Важно: Прокладка ГБЦ устанавливается на сухую поверхность. Не используйте дополнительные герметики .

5. Установите головку цилиндров, совместив её с установочным штифтом на блоке цилиндров, соблюдая осторожность, чтобы не повредить прокладку .

6. Нанесите смазку на резьбовую часть и на нижнюю поверхность головки болтов крепления головки цилиндров .

7. Моменты затяжки и последовательность затяжки болтов должны строго соответствовать технической документации производителя. Затяжку выполняйте в несколько этапов .

8. Болты ГБЦ при каждом демонтаже должны заменяться новыми, так как они работают в пластической зоне деформации.

Признаки неисправности прокладки ГБЦ :

Следует подчеркнуть, что прокладка ГБЦ является одноразовой деталью и не подлежит повторному использованию. Экономия на прокладке или нарушение технологии затяжки могут привести к быстрому выходу двигателя из строя .

В заключение, оригинальный полный набор прокладок Isuzu 5878175310 с прокладкой ГБЦ толщиной 1,525 мм с одним отверстием является качественным решением для капитального ремонта двигателя 4HK1 после первой механической обработки блока цилиндров. При соблюдении технологии установки он обеспечивает надежную герметизацию всех систем двигателя и правильную степень сжатия после первого ремонта .

Данный товар является универсальным и подходит к следующему модельному ряду:

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.

Isuzu NQR75 4HK Евро-3:

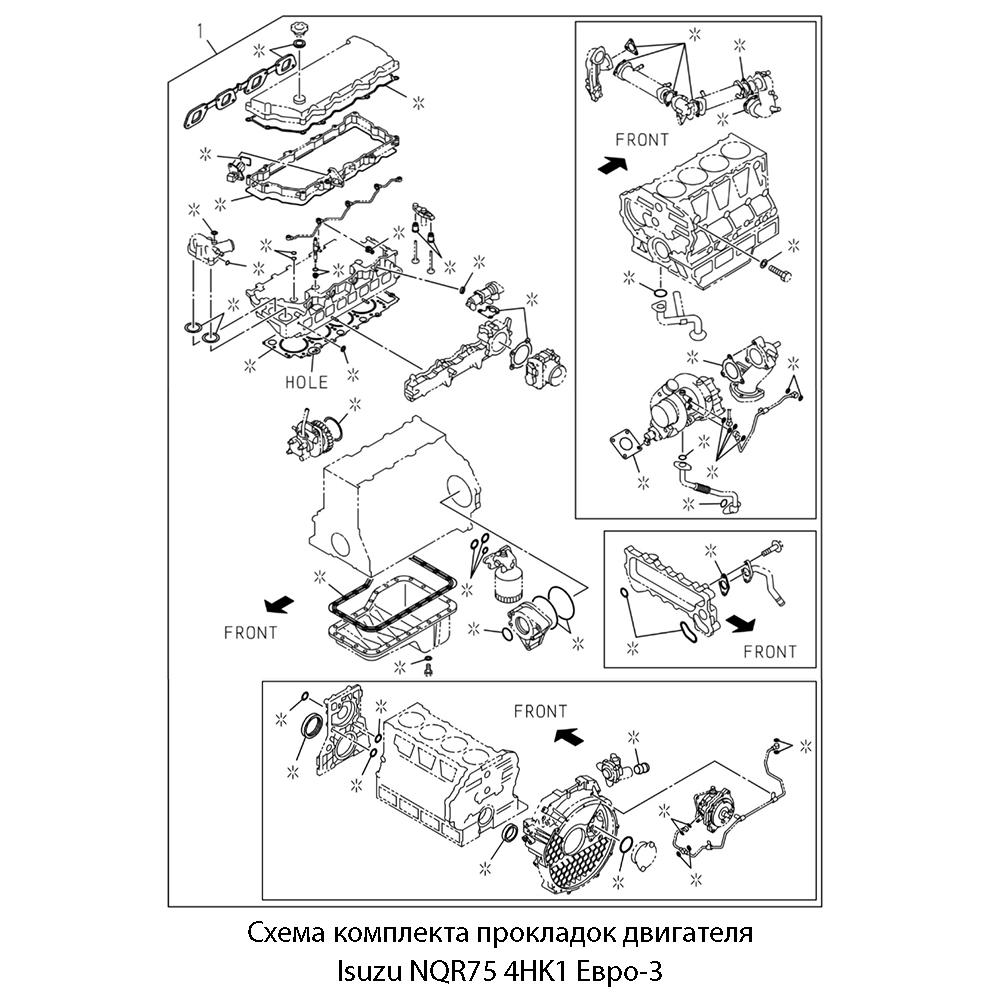

На схемах деталь обозначена цифрой: № 1.

Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.
