Стакан форсунки Isuzu NQR75/90 | NPR75 | FSR90 | FVR34 | 4HK1/6HK1 Е-3/4/5 | JMC
Стакан форсунки Isuzu NQR75/90 | NPR75 | FSR90 | FVR34 | 4HK1/6HK1 Е-3/4/5 | JMC

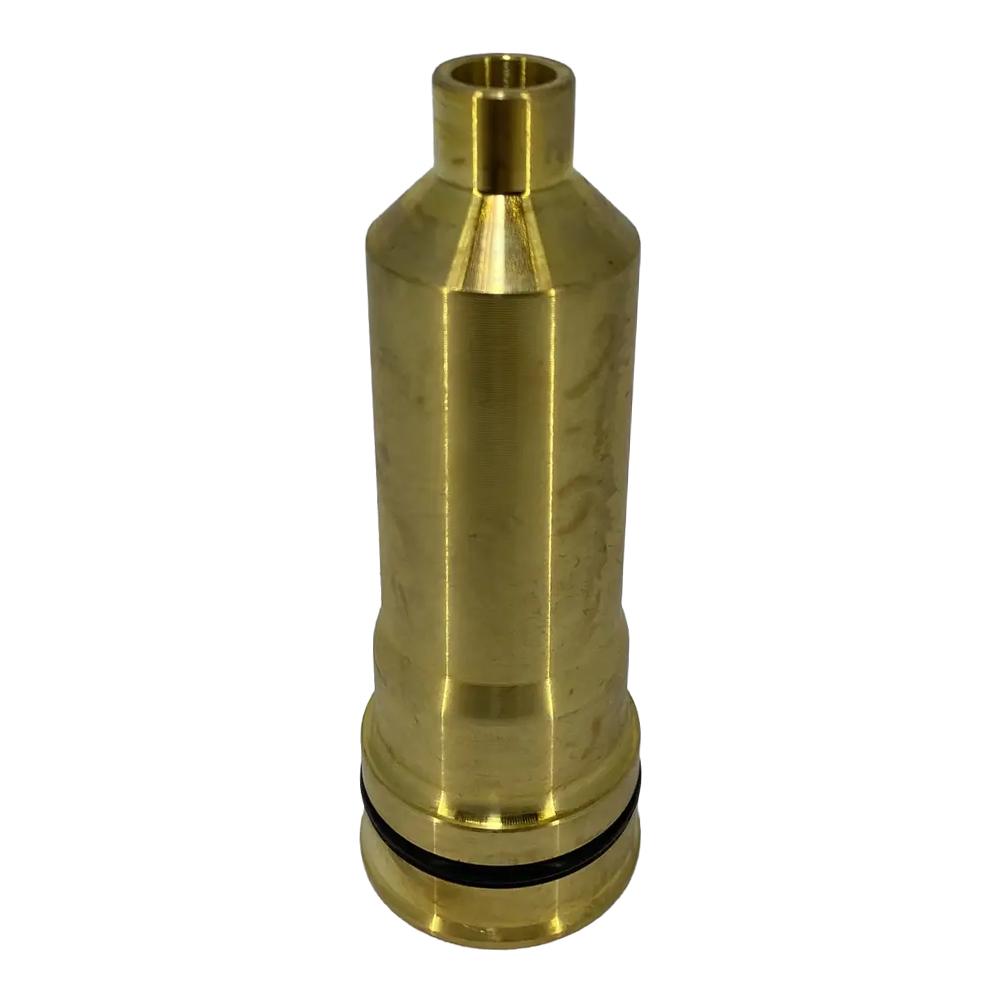

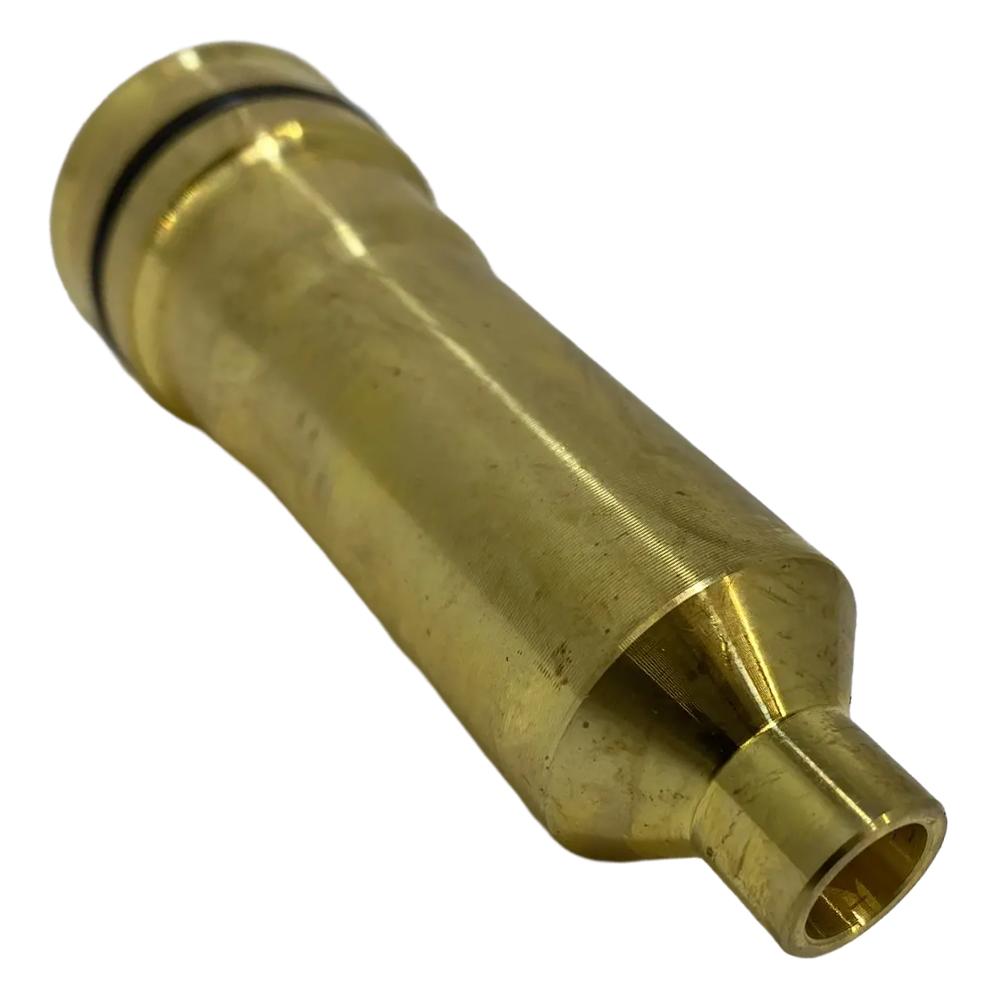

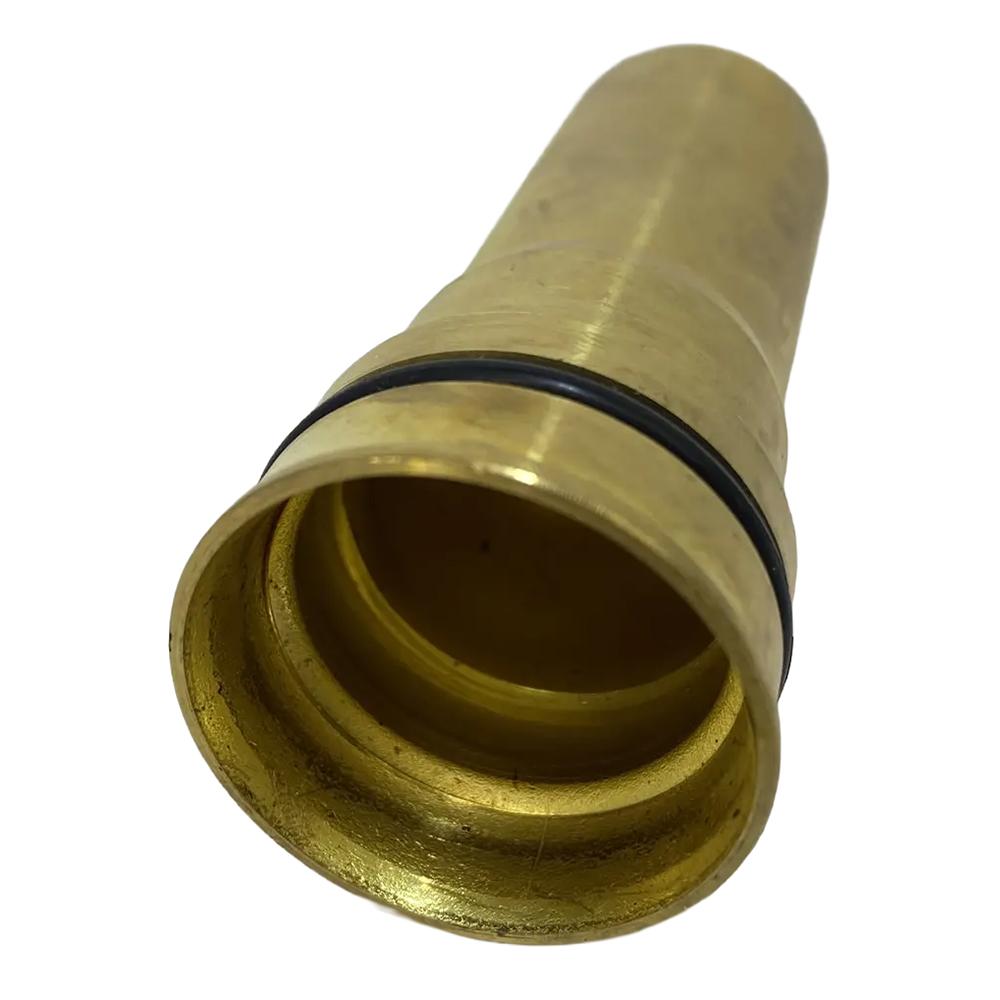

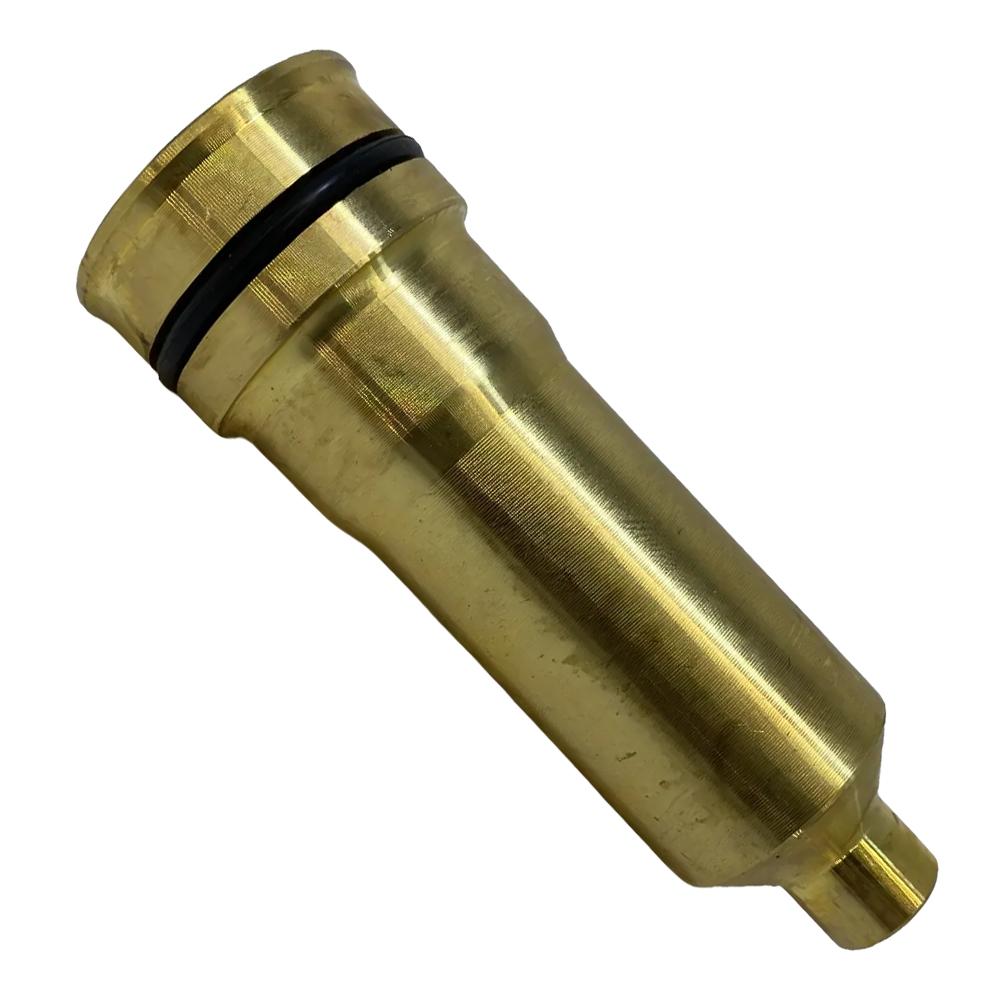

Артикул: 8980184620Оригинальный стакан (втулка) форсунки JMC 8980184620 для дизельных двигателей Isuzu 4HK1 и 6HK1. Устанавливается в головку блока цилиндров и служит посадочным местом для форсунки системы Common Rail. Изготовлен из латуни, устойчив к коррозии и высокому давлению. Применяется на грузовых автомобилях серий NQR, NPR, FSR, FVR экологических классов Евро-3, Евро-4 и Евро-5.
Цена без учета персональных скидок
Зарегистрируйтесь и авторизуйтесь на сайте, чтобы увидеть персональную цену товара
| Марка | JMC |
| Тип запчасти | Аналог |
| Устанавливается на технику | Грузовая техника |
| Марка техники | Isuzu |
| Комплектация | Стакан форсунки; Кольцо уплотнительное верхнее стакана форсунки |
| Материал | Латунь |
| Диаметр внешний, мм. | 12; 25; 27; 31 |
| Диаметр внутренний, мм. | 8; 25 |
| Высота, мм. | 89 |
Продавец: Автомагазин СевРес
Нужны запчасти - пишите боту:
Оформление и выдача заказов СевРес:
Оформите заказ на нашем сайте или через бота в мессенджере. Вы можете забрать товар лично в магазине, заказать курьерскую доставку или отправить его транспортной компанией до терминала. Мы бесплатно доставим товар до терминала ТК для отправки.
Адрес пункта выдачи в Мурманске и контакты
Мы всегда рады общению и ждем вас в пункте оформления и выдачи заказов по адресу:
- пр. Кирова, д. 38, 183038, Мурманск, Мурманская область, Россия
- Телефон: +7 (8152) 25-30-58
Режим работы:
- Понедельник - пятница: с 10:00 до 19:00
- Субботас: 11:00 до 17:00
- Воскресенье: Выходной
Кто мы и почему выбрали нас?
СевРес — это не просто автомагазин, а целостная сеть подразделений, работающих слаженно и профессионально, чтобы обеспечивать клиентов качественными автозапчастями. Мы сами импортируем товары напрямую с заводов и крупных дистрибьюторов, предлагая конкурентоспособные цены и исключительную надежность.
Транспортные компании доставки
Мы отправляем товары через крупные транспортные компании:

Доставка в любой город России
Ваши заказы отправляются по всей территории России, включая следующие населенные пункты:
- Архангельск
- Волгоград
- Воронеж
- Екатеринбург
- Казань
- Краснодар
- Москва
- Нижний Новгород
- Новосибирск
- Омск
- Оренбург
- Пермь
- Петрозаводск
- Ростов-на-Дону
- Самара
- Красноярск
- Санкт-Петербург
- Уфа
- Челябинск
Преимущества заказа в СевРес
Оформляя заказ в СевРес, вы получаете:
- Высокое качество товаров
- Гибкие условия доставки
- Удобные способы оплаты
- Профессиональную поддержку клиентов
Доверьтесь нашему опыту и сделайте заказ в СевРес!
Следите за нашими новостями в MAX или Telegram:
Технические характеристики
-
Оригинальный номер: 8980184620 (8-98018462-0)
-
Производитель: JMC (Jiangling Motors Corporation, Китай) — качественный аналог оригинальной детали
-
Тип изделия: стакан форсунки (втулка, направляющая форсунки, Injector Nozzle Holder Sleeve)
-
Применяемость по двигателям: 4HK1 (5,2 л), 6HK1 (7,8 л)
-
Применяемость по моделям: Isuzu NQR75, NQR90, NPR75, FSR90, FVR34, 700P
-
Экологические классы: Евро-3, Евро-4, Евро-5
-
Материал: латунь (устойчива к коррозии и износу в условиях высокого давления)
-
Конструкция: цилиндрическая, с резьбовым соединением и раструбом (flared end)
-
Рабочее давление: до 200 бар
-
Рабочая температура: от -40°C до +150°C
Функциональное назначение
Стакан (втулка) форсунки является важным элементом топливной системы Common Rail:
-
Посадочное место форсунки: обеспечивает точное позиционирование форсунки в головке блока цилиндров для корректного впрыска топлива
-
Герметизация камеры сгорания: предотвращает прорыв газов из камеры сгорания и утечку топлива через посадочное место форсунки
-
Направляющая: обеспечивает соосность форсунки относительно камеры сгорания для оптимального распыла топлива
-
Защита от загрязнений: препятствует попаданию нагара и продуктов сгорания в топливную систему
Преимущества
-
Оригинальное качество JMC. Изделие соответствует оригинальному артикулу 8980184620 и основным геометрическим параметрам, что обеспечивает правильную установку.
-
Латунная конструкция. Материал устойчив к коррозии и износу, сохраняя герметичность в условиях высокого давления и температуры.
-
Точное соответствие геометрии. Конструкция стакана повторяет оригинальную деталь, обеспечивая простую установку без доработок.
-
Устойчивость к высоким нагрузкам. Латунь сохраняет структурную целостность при рабочих давлениях до 200 бар и температурах до 150°C.
-
Экономическая эффективность. Доступная цена по сравнению с оригинальной деталью Isuzu при сохранении функциональных характеристик.
Применение
Данный стакан форсунки предназначен для установки на двигатели Isuzu:
-
4HK1 (5,2 л, Евро-3/4/5) — Isuzu NQR75, NQR90, NPR75, FSR90, 700P
-
6HK1 (7,8 л, Евро-4/5) — Isuzu FVR34
Стакан устанавливается в головку блока цилиндров. Замена стакана форсунки требуется при:
-
повреждении посадочного места (износ, коррозия, задиры)
-
потере герметичности (прорыв газов или утечка топлива)
-
проведении капитального ремонта головки блока цилиндров
-
замене форсунок
Дополнительная информация
Признаки неисправности стакана форсунки:
-
прорыв газов из-под форсунки (характерный стук, нагар вокруг форсунки)
-
утечка топлива в районе форсунки
-
затрудненный запуск двигателя
-
неравномерная работа двигателя (троение)
-
повышенная дымность выхлопа
Рекомендации по установке:
-
Перед установкой нового стакана тщательно очистите посадочное место в головке блока цилиндров от нагара и загрязнений.
-
Убедитесь, что поверхность сухая и не имеет заусенцев или повреждений.
-
Установите стакан в головку блока с использованием специального инструмента для запрессовки (при необходимости).
-
Убедитесь, что стакан установлен на правильную глубину и не имеет перекосов.
-
После установки стакана установите новую медную уплотнительную шайбу и форсунку.
-
Затяните форсунку с моментом, указанным в технической документации.
Важно: При замене стаканов форсунок рекомендуется заменять все стаканы одновременно, так как они имеют одинаковый износ. Также рекомендуется заменять медные уплотнительные шайбы форсунок при каждой замене стаканов или форсунок.
Следует подчеркнуть, что негерметичность стакана форсунки может привести к прорыву газов в подкапотное пространство, повреждению форсунки и преждевременному выходу из строя всей топливной системы Common Rail.
В заключение, стакан форсунки JMC 8980184620 является качественным аналогом оригинальной детали Isuzu. При соблюдении технологии установки он обеспечивает надежную герметизацию и точное позиционирование форсунок в головке блока цилиндров двигателей 4HK1 и 6HK1.
Данный товар является универсальным и подходит к следующему модельному ряду:
| Модификация | Двигатель | Года выпуска |
|---|---|---|
| NQR75 | 4HK1 Евро-3 | 2008-2013 |
| NPR75 | 4HK1 Евро-4 | 2013-2018 |
| NPR75 | 4HK1 Евро-5 | 2018 по н.в. |
| NQR90 | 4HK1 Евро-4 | 2008 - 2018. |
| NQR90 | 4HK1 (4HK1E5CC) Евро-5 | 2018 по н.в. |
| FSR90 | 4HK1 Евро-4 | 2008 - 2018. |
| FSR90 | 4HK1 (4HK1E5CC) Евро-5 | 2018 по н.в. |
| FVR34 | 6HK1 Евро-4/5 | 2013 > |
Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.
Isuzu NQR75 Евро-3 / NPR75 Евро-4:

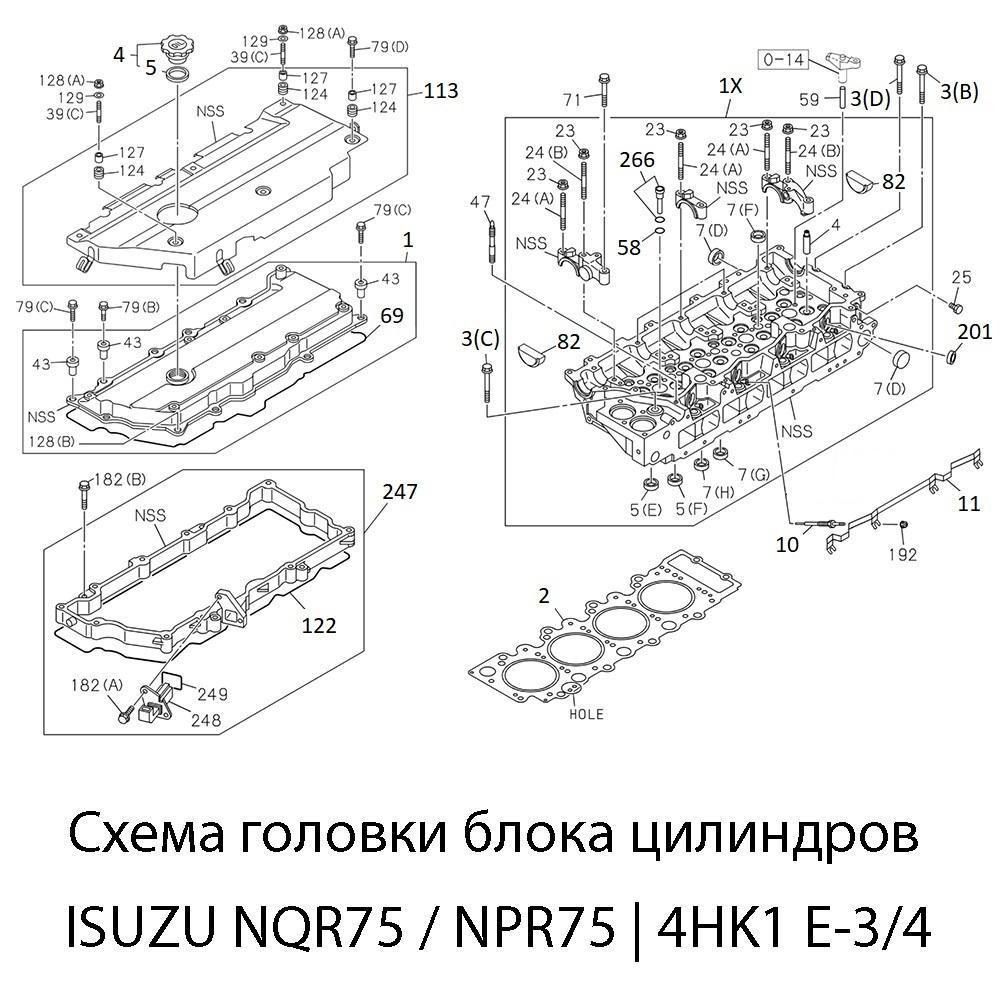

На схеме, приложенной в блоке с фото, данная автозапчасть обозначена цифрой № 266
Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.
| Номера деталей | Номер на схеме | Название детали | Количество необходимое для установки, шт. |
| 8980083638 | 1X | Головка блока цилиндров 4HK1 Евро-3 | 1 |
| 8981706190 | Головка блока цилиндров 4HK1 Евро-4 | 1 | |
| 8981706200 | Головка блока цилиндров 4HK1 Евро-5 | 1 | |
| 8973767192 | 4 На ГБЦ |
Втулка направляющая клапана впускного / выпускного | 16 |
| 8941332075 | 4 На клапанной крышке |
Крышка маслозаливной горловины | 1 |
| 8941236231 | 5 | Прокладка крышки маслозаливной горловины / ID = 32 мм. OD = 40 мм. | 1 |
| 8972269080 | 124 | Резиновая втулка | 6 |
| 8973313612 | 1 | Крышка клапанная | 1 |
| 8943956840 | 43 | Втулка клапанной крышки OD = 22 мм. | 11 |
| 8973313591 | 69 | Прокладка клапанной крышки верхняя | 1 |
| 8973313621 | 247 | Проставка клапанной крышки | 1 |
| 0280508450 | 182(B) | Болт М8Х45 мм. | 4 |
| 8973313601 | 122 | Прокладка проставки клапанной крышки | 1 |
| 8943908581 | 248 | Коннектор электрический | 1 |
| 8981638130 | 82 | Заглушка ГБЦ полумесяц | 2 |
| 0280508350 | 71 | Болт (M8x35 мм.) | 2 |
| 8970776380 8982600050 |
3(C) | Болты ГБЦ M14x115 мм. | 18 |
| 8943995540 | 3(D) | Болт ГБЦ М10х73 мм. | 1 |
| 8943995550 | 3(B) | Болт ГБЦ М10х43 мм. | 1 |
| 0911802080 | 23 | Гайка с упорной площадкой М8 | 10 |
| 8943225132 | 24(A) | Шпилька бугеля распредвала (А) М8х41 L 66 мм. | 8 |
| 8943225122 | 24(B) | Шпилька бугеля распредвала (B) М8х54 L 79 мм. | 2 |
| 0491408600 | 47 | Шпилька M8X60 L=72 мм. | 2 |
| 8981706190 | 1X | ГБЦ 4HK1-T NPR75 (E-4) | 1 |
| 8980083636 8980083638 8981706170 8981706171 |
1X | ГБЦ 4HK1-T NQR75 (E-3) | 1 |
| 8980184620 | 266 | Стакан форсунки + уплотнительное кольцо верхнее | 4 |
| 8976049160 | 58 | Уплотнительное кольцо стакана форсунки нижнее ID = 26,4 мм. | 4 |
| 8973816031 | 59 | Втулка направляющая моста клапанов двигателя | 8 |
| 1096390340 | 201 | Прокладка форсунки топливных трубок OD = 30 мм. | 4 |
| 8943907776 | 10 | Свеча накала | 4 |
| 8973323582 | 11 | Планка свечей накаливания | 1 |
| 8970968210 | 7(A) | Заглушка ГБЦ D=32 мм. | 5 |
| 1096000160 | 7(B) | Заглушка ГБЦ D=25 мм. | 4 |
| 5111290060 | 7(D) | Заглушка ГБЦ D=16 мм. | 5 |
| 9111291280 | 7(E) | Заглушка ГБЦ D=20 мм. | 7 |
| 8980288740 | 5(E) | Седло клапана впускного двигателя (ID=32 OD=38) | 8 |
| 8980288750 | 5(F) | Седло клапана выпускного двигателя (ID=31 OD=38) | 8 |
| 1096390340 | 201 | Кольцо-сальник топливной трубки ГБЦ D=30 мм. | 4 |
| 8980034160 | 25 | Заглушка клапанной крышки M8x10 мм. | 1 |
| 8982885010 7552434220 |
2 | Прокладка ГБЦ "А" T = 1,475 мм. / Без отверстий | 1 |
| 8982885020 7552434230 |
2 | Прокладка ГБЦ "B" T=1,525 мм. / 1 отверстие | 1 |
| 8982885030 7552434240 |
2 | Прокладка ГБЦ "C" T=1,575 мм. / 2 отверстия | 1 |
