Технические характеристики

• Тип изделия: сухарь клапана (замок клапана, конус) .

• Производитель: Zevs .

• Артикул: SV0060 .

• Оригинальный номер Isuzu (аналог): 5125650060 .

• Кросс-номера: Z-5-12565-006-0, 5-12565-006-0 .

• Применяемость по двигателям: 4HG1 (4,6 л, мощность 115–122 л.с.) .

• Применяемость по моделям: Isuzu NQR71 .

• Экологический класс: Евро-2 .

• Наименование по NSN: LOCK, VALVE SPRING RETAINER (замок фиксатора пружины клапана) .

• Стиль конструкции: L1 STRAIGHT BORE (прямое отверстие) .

• Термообработка: не подвергается цементации .

• Материал: высокопрочная сталь .

• Количество на двигатель: 16 шт (по 2 на клапан, 8 клапанов) .

Преимущества

• Полное соответствие оригиналу 5125650060. Сухарь Zevs SV0060 является качественным аналогом оригинальной детали Isuzu с номером 5125650060, что подтверждается совпадением кросс-номеров в международных каталогах .

• Надежная фиксация клапана. Конусная конструкция сухаря обеспечивает плотное заклинивание в тарелке пружины и надежное удержание клапана, предотвращая его падение в цилиндр .

• Высокая прочность и износостойкость. Изготовление из высокопрочной стали гарантирует устойчивость к высоким циклическим нагрузкам при работе клапанного механизма .

• Точное соответствие геометрии. Прецизионные размеры обеспечивают правильную посадку в канавки стержня клапана и в тарелку пружины .

• Экономическая эффективность. Качественная альтернатива оригинальной детали при сохранении основных функциональных характеристик .

Применение

Данный сухарь клапана предназначен для установки в клапанный механизм двигателя 4HG1, устанавливаемого на грузовые автомобили Isuzu NQR71 экологического класса Евро-2. Сухарь является элементом замкового соединения, которое фиксирует пружину клапана на стержне. Два сухаря (половинки) вставляются в конусное отверстие тарелки пружины и заходят в проточку на стержне клапана, удерживая пружину в сжатом состоянии. Замена сухарей требуется при износе конусной поверхности, появлении трещин, потере упругости или при проведении капитального ремонта головки блока цилиндров .

Дополнительная информация

Перед установкой новых сухарей необходимо тщательно очистить стержни клапанов и внутренние поверхности тарелок пружин. Следует подчеркнуть, что сухари устанавливаются с использованием специального приспособления для сжатия пружин клапанов. Важно убедиться, что оба сухаря плотно и равномерно вошли в зацепление с проточкой клапана и тарелкой. После установки рекомендуется провернуть клапан для проверки надежности фиксации.

Важно отметить, что ненадежная фиксация сухарей может привести к падению клапана в цилиндр и полному разрушению двигателя. При замене сухарей рекомендуется также проверять состояние самих клапанов, пружин, верхних и нижних опорных шайб. В двигателях 4HG1 применяются по два клапана на цилиндр, каждый из которых фиксируется двумя сухарями . После сборки клапанного механизма необходимо проверить и отрегулировать тепловые зазоры клапанов согласно технической документации производителя.

В заключение стоит добавить, что своевременная замена изношенных сухарей клапанов обеспечивает надежную работу газораспределительного механизма и предотвращает катастрофические повреждения двигателя.

Данный товар является универсальным и подходит к следующему модельному ряду:

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.

Isuzu NQR71 4HG1 Евро-2:

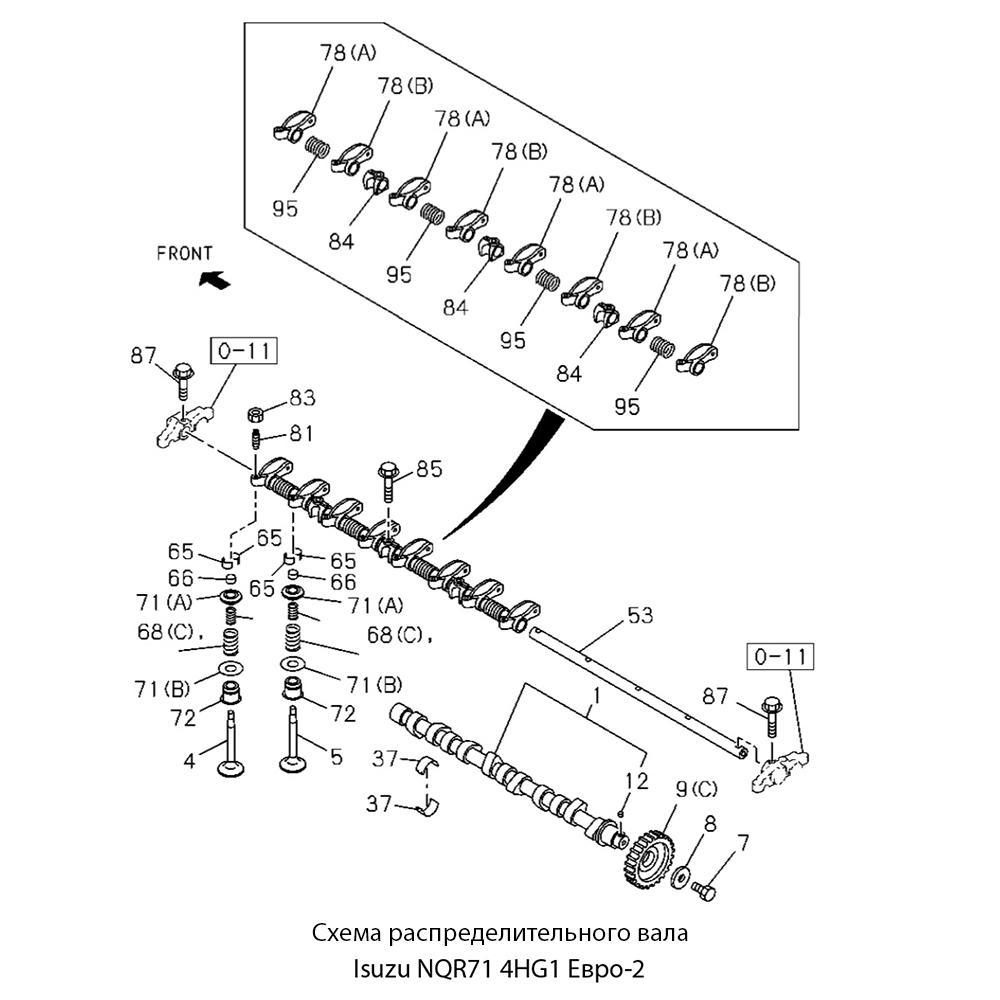

На схеме, приложенной в блоке с фото, данная автозапчасть обозначена цифрой № 65.

Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.
