Технические характеристики

• Тип изделия: полный комплект прокладок двигателя (верхний ремкомплект) .

• Оригинальный номер: 5878143513 .

• Применяемость по двигателям: 4HG1 (4,6 л, мощность 122-130 л.с.) .

• Применяемость по моделям: Isuzu NQR71 .

• Экологический класс: Евро-2 .

• Толщина прокладки ГБЦ: 1,525 мм .

• Особенности прокладки ГБЦ: имеет одну метку (одно отверстие) , что соответствует ремонтному размеру для первого ремонта с проточкой (механической обработкой) поверхности блока цилиндров .

• Назначение: компенсация металла, снятого при фрезеровании или шлифовке блока для восстановления штатного зазора между поршнем и головкой .

• Состав комплекта (ключевые элементы):

  • Прокладка головки блока цилиндров (ГБЦ) толщиной 1,525 мм (с одной меткой) для первого ремонта с проточкой

  • Прокладка впускного коллектора

  • Прокладка выпускного коллектора

  • Прокладка клапанной крышки

  • Прокладка масляного поддона

  • Прокладки ТНВД

  • Прокладки водяного насоса

  • Уплотнительные кольца (O-Ring) для форсунок, термостата и других узлов

  • Прокладки турбокомпрессора (при наличии)

• Тип прокладки ГБЦ: многослойная стальная (MLS) или композитная (соответствует оригинальной спецификации Isuzu) .

• Комплектность: полный набор прокладок и уплотнений для двигателя 4HG1 .

Преимущества

• Оригинальное качество Isuzu. Комплект произведен на заводском оборудовании и полностью соответствует техническим требованиям японского производителя к уплотнительным элементам двигателей коммерческих автомобилей .

• Прокладка ГБЦ для первого ремонта с проточкой. Наличие одной метки (отверстия) на прокладке однозначно идентифицирует ее как деталь для первого ремонта, когда блок цилиндров прошел механическую обработку (проточку) поверхности. Увеличенная толщина 1,525 мм компенсирует снятый слой металла .

• Точное восстановление заводских параметров. Использование прокладки правильной толщины гарантирует расчетную степень сжатия, предотвращает контакт поршней с головкой блока и обеспечивает долговечность двигателя после ремонта .

• Полный комплект для капитального ремонта. Набор содержит все необходимые прокладки и уплотнения для полной переборки двигателя, что исключает необходимость самостоятельного подбора отдельных компонентов .

• Высокая термостойкость и надежность. Прокладки изготавливаются из материалов, устойчивых к высоким температурам (до 300°C+) и давлению, характерным для дизельных двигателей .

Применение

Данный полный набор прокладок предназначен для капитального ремонта двигателя 4HG1, устанавливаемого на грузовые автомобили Isuzu NQR71 экологического класса Евро-2. Важно отметить, что прокладка ГБЦ толщиной 1,525 мм с одной меткой применяется строго в тех случаях, когда блок цилиндров прошел первый ремонт с проточкой (механической обработкой) поверхности. Выбор прокладки осуществляется по результатам замера выступания поршня (piston projection) после обработки блока . Замена всех прокладок двигателя требуется при проведении капитального ремонта, замене головки блока цилиндров или при появлении признаков нарушения герметичности: перегрев, утечки масла или охлаждающей жидкости, потеря компрессии.

Дополнительная информация

Перед установкой нового комплекта прокладок необходимо тщательно очистить все сопрягаемые поверхности от остатков старых прокладок, герметика и загрязнений. Следует подчеркнуть, что при установке прокладки ГБЦ необходимо соблюдать правильную ориентацию — маркировкой с номером детали вверх и к левой стороне двигателя. Моменты затяжки и последовательность затяжки болтов должны строго соответствовать технической документации производителя: для двигателей 4HG1 применяется момент затяжки болтов ГБЦ М14 в три этапа (98 Н·м → 147 Н·м → доворот на 30-60°). Важно отметить, что прокладка ГБЦ не подлежит повторному использованию. При установке прокладки масляного поддона и клапанной крышки может потребоваться нанесение герметика (Three Bond 1207C или аналога) в указанных местах. Прокладки впускного и выпускного коллекторов должны быть установлены без перекосов для обеспечения правильной работы системы впуска и выпуска. Перед установкой необходимо убедиться, что блок цилиндров прошел механическую обработку, так как использование данной прокладки на необработанном блоке приведет к нарушению геометрии. В заключение стоит добавить, что работы по замене прокладок двигателя требуют высокой квалификации специалиста, поэтому рекомендуется доверять эту работу профессионалам.

Данный товар является универсальным и подходит к следующему модельному ряду:

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.

Isuzu NQR71 Евро-2:

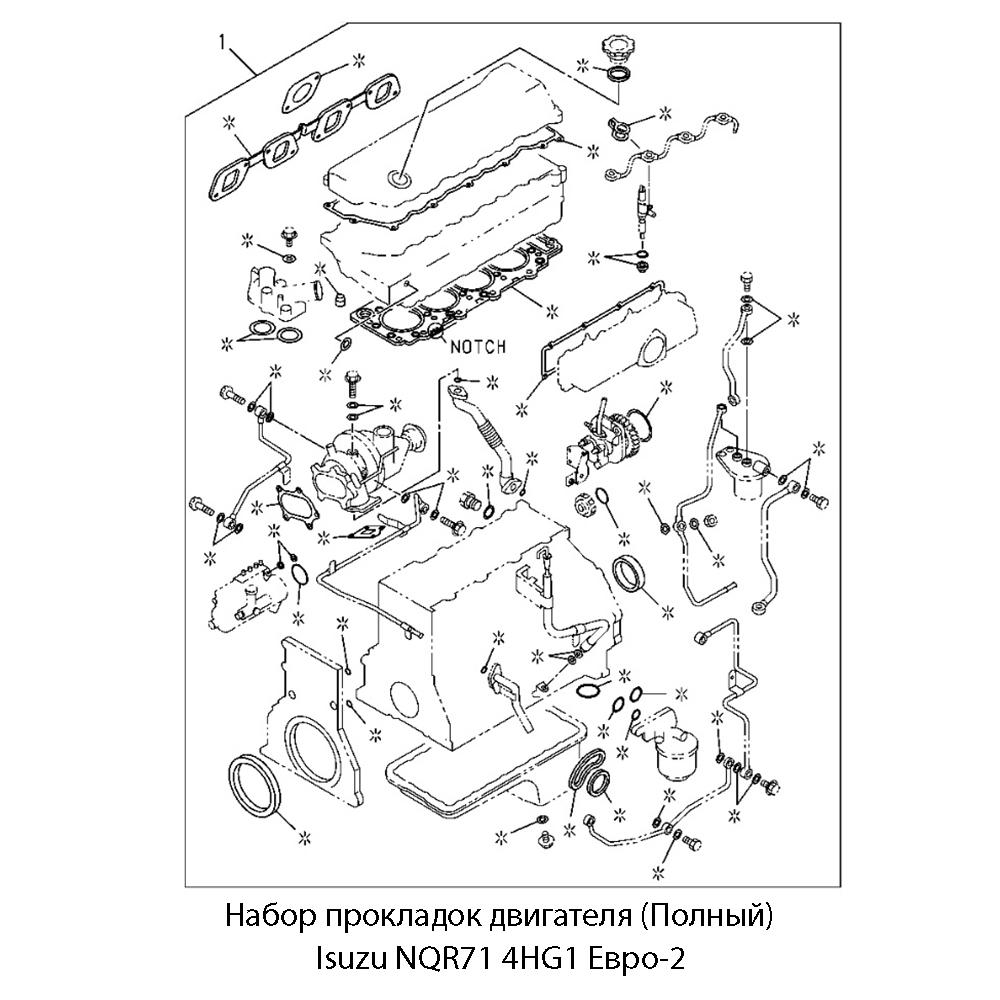

На схеме, приложенной в блоке с фото, данная автозапчасть обозначена цифрой № 1.
