Технические характеристики

• Тип изделия: однорядный конический роликовый подшипник (наружная опора хвостовика ведущей шестерни главной передачи) .

• Марка производителя: Koyo (JTEKT Corporation, Япония)  .

• Номер по каталогу Koyo: 30308DJR  .

• Основные размеры: 40 мм × 90 мм × 25,25 мм (внутренний диаметр × наружный диаметр × монтажная высота в сборе)  .

• Ширина внутреннего кольца (B): 23 мм  .

• Ширина наружного кольца (C): 17 мм  .

• Динамическая грузоподъемность: 80,5–100 кН (по различным источникам)  .

• Статическая грузоподъемность: 90,2 кН  .

• Предельная частота вращения (пластичная смазка): 3800 об/мин  .

• Предельная частота вращения (жидкая смазка): 5300 об/мин  .

• Масса: 0,72–0,772 кг  .

• Радиус фаски: 2 мм  .

• Расшифровка суффиксов: D — увеличенный угол контакта (24°–32°); JR — соответствие стандарту ISO R355  .

Преимущества

• Прецизионное качество японского производителя Koyo (JTEKT). Подшипник произведен в Японии компанией с вековой историей, что гарантирует высочайшее качество и надежность, соответствующую стандартам оригинального оборудования Hyundai и Mitsubishi Fuso  .

• Оптимальная геометрия для высоких нагрузок. Конические ролики обеспечивают линейный контакт с дорожками качения, что позволяет подшипнику эффективно воспринимать комбинированные радиальные и осевые нагрузки, возникающие в гипоидной передаче при движении автомобиля с полной нагрузкой .

• Повышенная грузоподъемность. Динамическая грузоподъемность до 100 кН обеспечивает надежную работу подшипника в тяжелых условиях эксплуатации коммерческого транспорта  .

• Универсальность применения. Подшипник подходит как для автомобилей Hyundai HD-65/78 с двигателями D4DD, D4DB, D4GA , так и для Mitsubishi Fuso Canter FE85, что делает его удобным решением для автопарков со смешанной техникой .

• Стабильность рабочих характеристик. Высокое качество японской стали и прецизионная термообработка гарантируют устойчивость к усталостным разрушениям и сохранение геометрии даже при интенсивной эксплуатации .

Применение

Данный наружный роликовый подшипник предназначен для установки на хвостовик ведущей шестерни редуктора заднего моста грузовых автомобилей Hyundai HD-65, HD-78 (с двигателями D4DD, D4DB, D4GA экологических классов Евро-3 и Евро-4) , а также на Mitsubishi Fuso Canter FE85 экологических классов Евро-3 и Евро-4. Важно отметить, что подшипник является наружной опорой хвостовика и работает в паре с внутренним подшипником, обеспечивая правильное зацепление шестерен главной передачи. Замена подшипника требуется при появлении люфта хвостовика, повышенного воя редуктора или обнаружении следов износа в трансмиссионном масле .

Дополнительная информация

Перед установкой нового подшипника необходимо тщательно очистить посадочные места на ведущей шестерне и в картере редуктора от загрязнений и заусенцев. Запрессовку следует производить равномерно, прикладывая усилие только к тому кольцу, которое запрессовывается, чтобы избежать повреждения тел качения. Следует подчеркнуть, что при замене наружного подшипника необходимо также устанавливать новый внутренний подшипник хвостовика и сальник, а также регулировать преднатяг подшипников согласно технической документации производителя. Момент затяжки гайки хвостовика должен строго соответствовать спецификации, так как от этого зависит ресурс подшипника. Важно отметить, что подшипник Koyo 30308DJR полностью взаимозаменяем с аналогами от ведущих производителей: NTN 30308D, SKF 30308, FAG 30308, Timken 30308, а также отечественным аналогом 27308 . В некоторых случаях рекомендуется заменять оба подшипника ведущей шестерни комплектно для равномерной работы узла. В заключение стоит добавить, что своевременная замена изношенных подшипников предотвращает разрушение шестерен главной передачи и дорогостоящий ремонт редуктора заднего моста.

Данный товар является универсальным и подходит к следующему модельному ряду:

Hyundai:

Mitsubishi:

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.

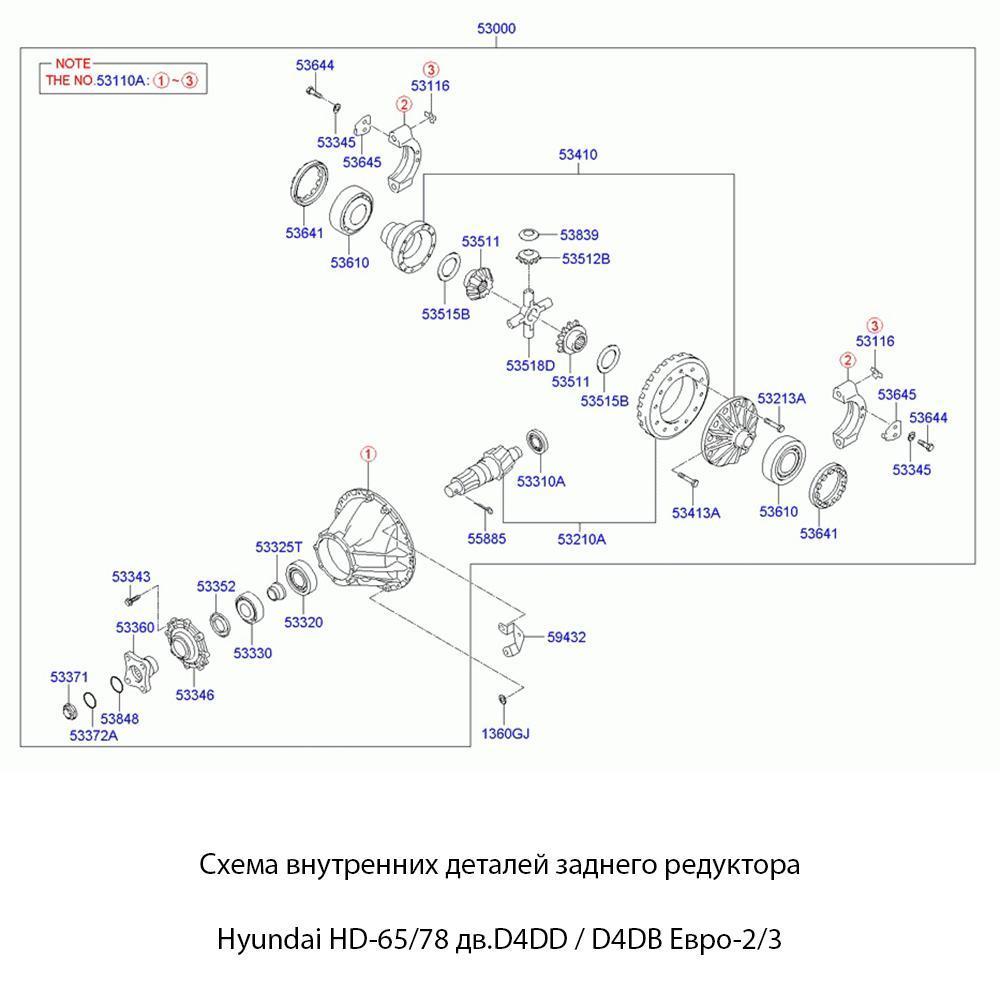

Hyundai HD-65/72/78 D4DD / D4DB Е-2/3:

На схеме, приложенной в блоке с фото, данная автозапчасть обозначена цифрой № 53330.

Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.

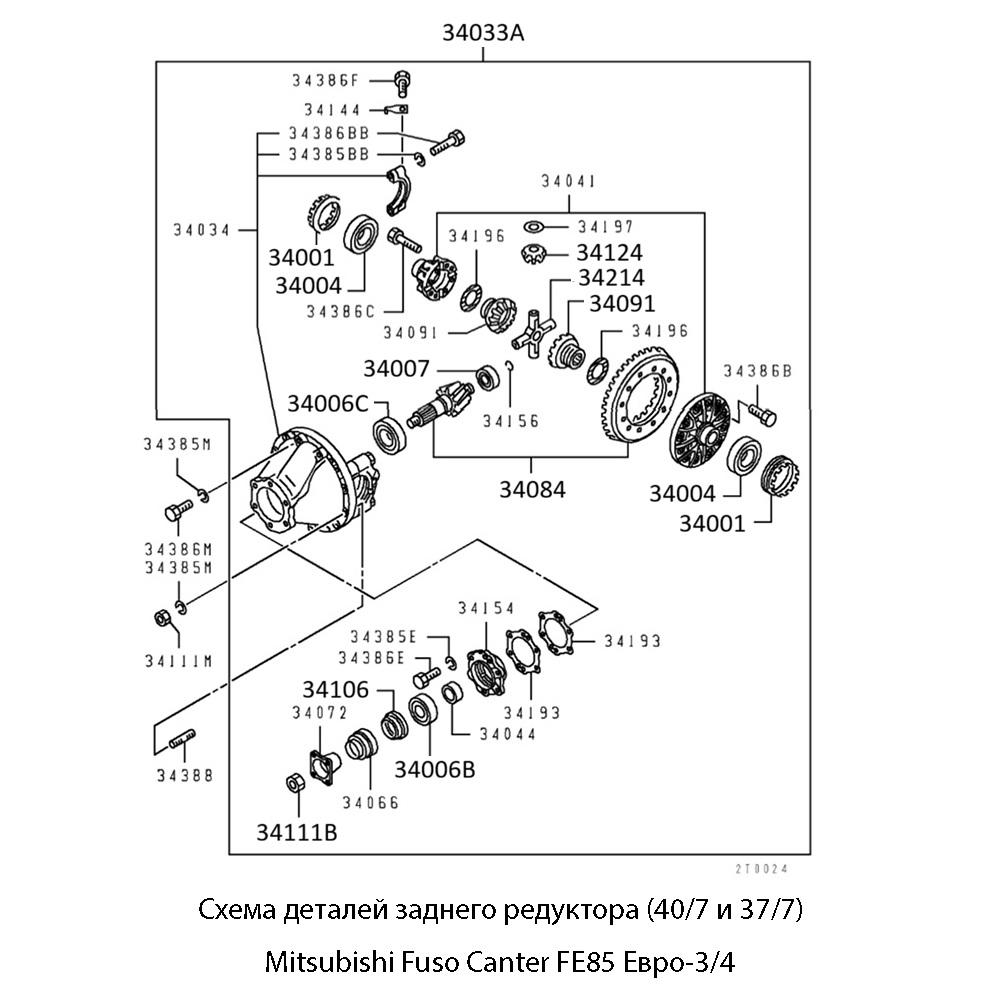

Mitsubishi Fuso Canter FE85 Евро-3/4:

На схемах данная запчасть обозначена цифрой № 34006B:

Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.
