Технические характеристики

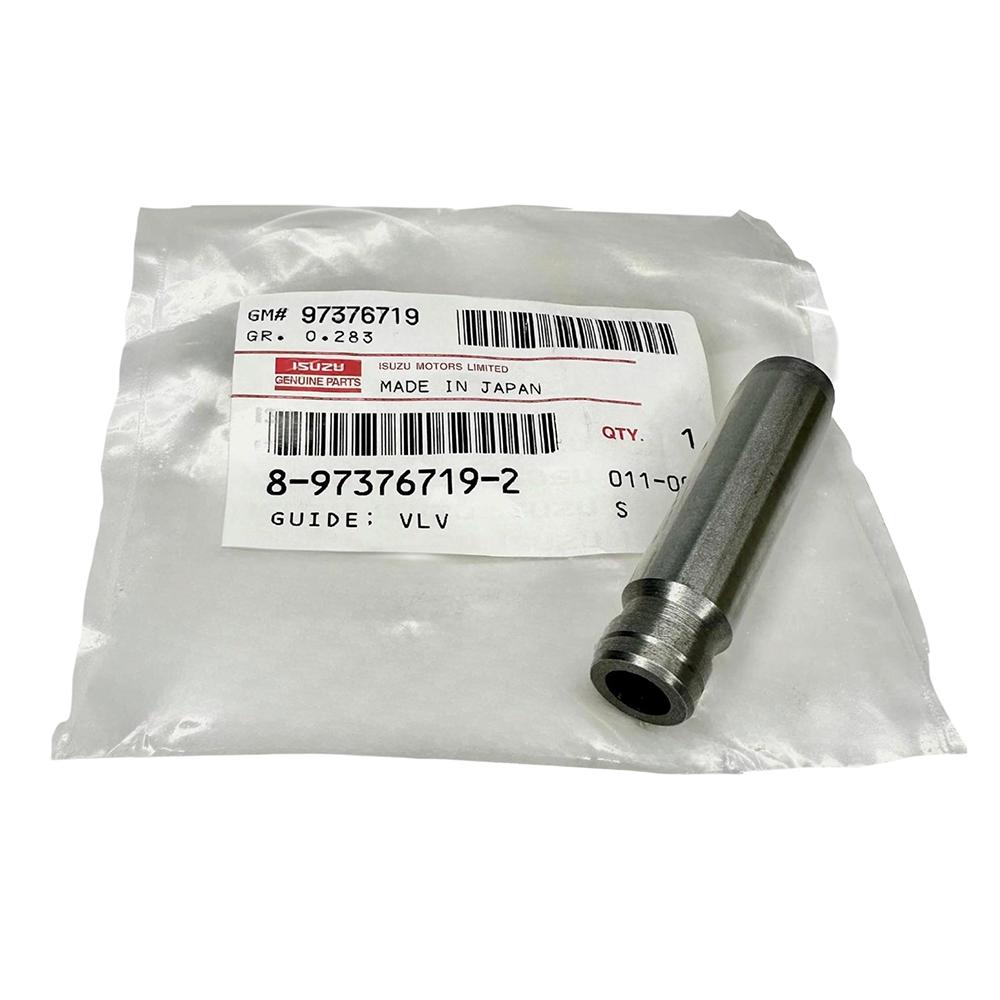

• Оригинальный номер: 8973767192 (также 8-97376-719-2)

• Кросс-номера: 8973767191, 8973767190, 02/802697, 333/D5839

• Тип изделия: направляющая втулка клапана (Valve Guide)

• Применяемость по двигателям: 4HK1 (5,2 л), 6HK1 (7,8 л), 6UZ1

• Применяемость по моделям: Isuzu NQR75, NQR90, NPR75, FSR90, FVR34

• Экологические классы: Евро-3, Евро-4, Евро-5

• Материал: износостойкий сплав (бронза или чугун, согласно оригинальной спецификации)

• Функция: направляющая для стержня клапана, обеспечивающая его соосное движение

• Тип поставки: оригинальная деталь Isuzu

Совместимость по моделям

Совместимость со спецтехникой

Данная направляющая втулка широко применяется на спецтехнике с двигателями Isuzu 4HK1 и 6HK1 :

• Экскаваторы: Case CX210C, CX370C; Hitachi ZX210-3, ZX240-3, ZX270-3, ZX280LC-3, ZX330, ZX350H, ZX370MTH; Hidromek HMK 220 LC, HMK 200 W; JCB JS190, JS200, JS210, JS220, JS235, JS240, JS260, JS330, JS360, JS370; Kobelco; SANY SY335C, SY365C; Sumitomo SH200-5, SH240-5

• Погрузчики: Hitachi ZW220, ZW250; TCM L27, L32

• Краны: Hitachi SCX400, SCX700-2, SCX800-2, SCX800HD-2

• Дизель-генераторы: DENYO DCA-125ESEI

• Автогрейдеры: John Deere 190D W, 220D W

Функциональное назначение

Направляющая втулка клапана является важным элементом газораспределительного механизма :

• Направление движения клапана: обеспечивает точное возвратно-поступательное движение стержня клапана, предотвращая его перекос и гарантируя плотное прилегание тарелки к седлу

• Снижение износа: благодаря применению износостойких материалов (бронза, чугун) втулка принимает на себя основную нагрузку от трения стержня клапана, защищая головку блока цилиндров от износа

• Теплоотвод: отводит тепло от тарелки клапана через стержень в головку блока цилиндров, предотвращая перегрев клапана

• Обеспечение герметичности: совместно с маслосъемным колпачком предотвращает попадание избыточного масла в камеру сгорания

Признаки износа направляющих втулок клапанов

• повышенный расход масла (масло попадает в камеру сгорания через зазор между стержнем клапана и втулкой)

• сизый дым из выхлопной трубы, особенно после длительной работы на холостом ходу

• стуки в верхней части двигателя (при значительном износе втулок)

• затрудненный запуск двигателя

• неравномерная работа двигателя

Рекомендации по замене

Согласно руководству по ремонту двигателей Isuzu 4HK1/6HK1 :

1. Замена направляющих втулок клапанов производится при капитальном ремонте головки блока цилиндров

2. Демонтаж старых втулок выполняется с помощью специального съемника со стороны камеры сгорания

3. Номинальный зазор между стержнем клапана и направляющей втулкой для двигателей 4HK1 составляет:

   • Впускной клапан: 0,038 – 0,071 мм

   • Выпускной клапан: 0,064 – 0,096 мм

4. Максимально допустимый зазор:

   • Впускной клапан: 0,20 мм

   • Выпускной клапан: 0,25 мм

5. При превышении допустимых значений необходимо заменить клапан и направляющую втулку

Важно

При замене направляющих втулок клапанов необходимо использовать специальное оборудование для запрессовки и последующей обработки (развертывания) внутреннего диаметра до номинального размера. Работы по замене направляющих втулок требуют высокой квалификации и должны выполняться в специализированных мастерских. При замене также рекомендуется заменять клапаны, маслосъемные колпачки и при необходимости седла клапанов.

В заключение, оригинальная направляющая втулка клапана Isuzu 8973767192 является качественной деталью, обеспечивающей надежную работу газораспределительного механизма двигателей 4HK1 и 6HK1. Своевременная замена изношенных направляющих втулок восстанавливает компрессию, снижает расход масла и продлевает ресурс двигателя.

Данный товар является универсальным и подходит к следующему модельному ряду:

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.

Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.

Isuzu NQR75 Евро-3 / NPR75 Евро-4:

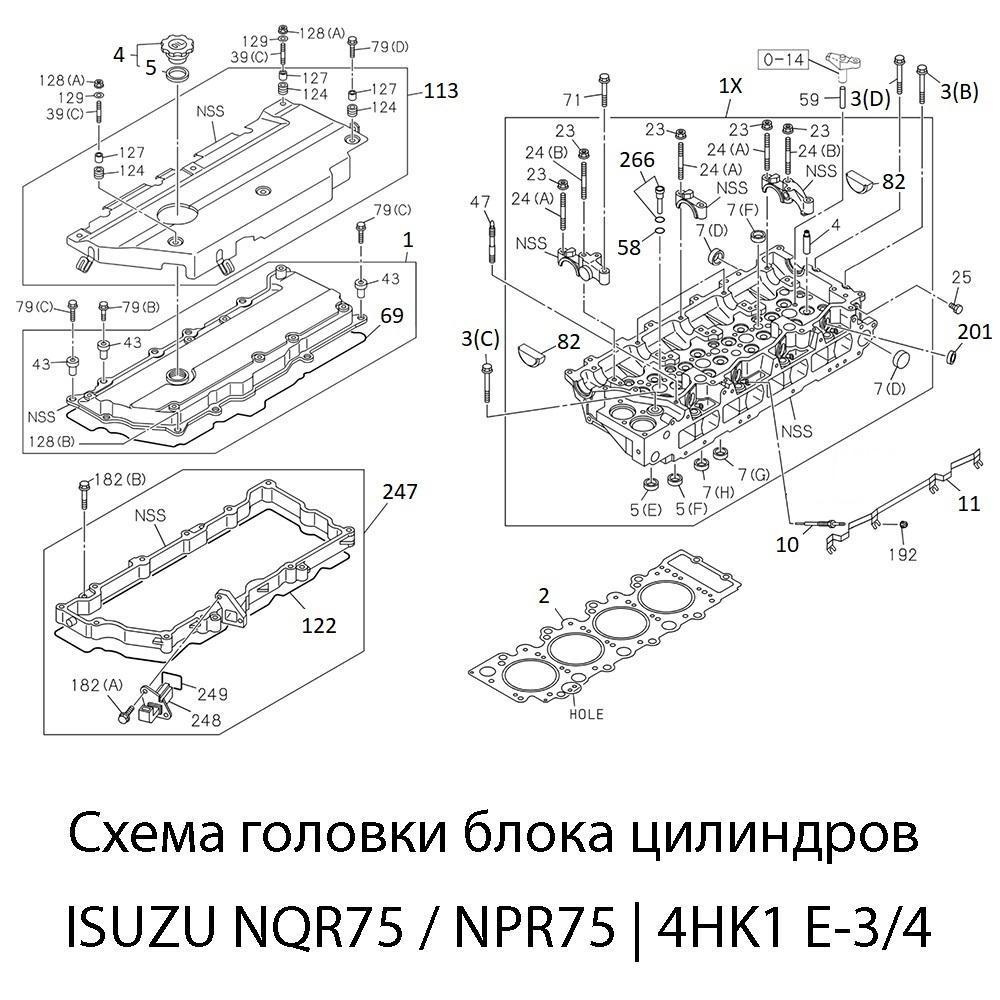

На схеме № 1, приложенной в блоке с фото, данная автозапчасть обозначена цифрой № 4 (На ГБЦ)
