Технические характеристики

• Оригинальный номер: 5878131190

• Производитель: JMC (Jiangling Motors Corporation, Китай) — качественный аналог

• Тип изделия: комплект поршневой (гильзо-поршневая группа) для одного цилиндра в сборе

• Класс гильзы: 1X

• Применяемость по двигателям: 4HK1 (5,2 л, Common Rail, Евро-3/4)

• Применяемость по моделям: Isuzu NQR75, NQR90, NPR75, FSR90

• Экологические классы: Евро-3, Евро-4

• Номинальный диаметр гильзы: 115,021 – 115,050 мм

• Номинальный диаметр поршня: 114,924 – 114,939 мм

• Расчетный зазор поршень-гильза: 0,082 – 0,126 мм

• Диаметр поршневого пальца: 39,995 – 40,000 мм

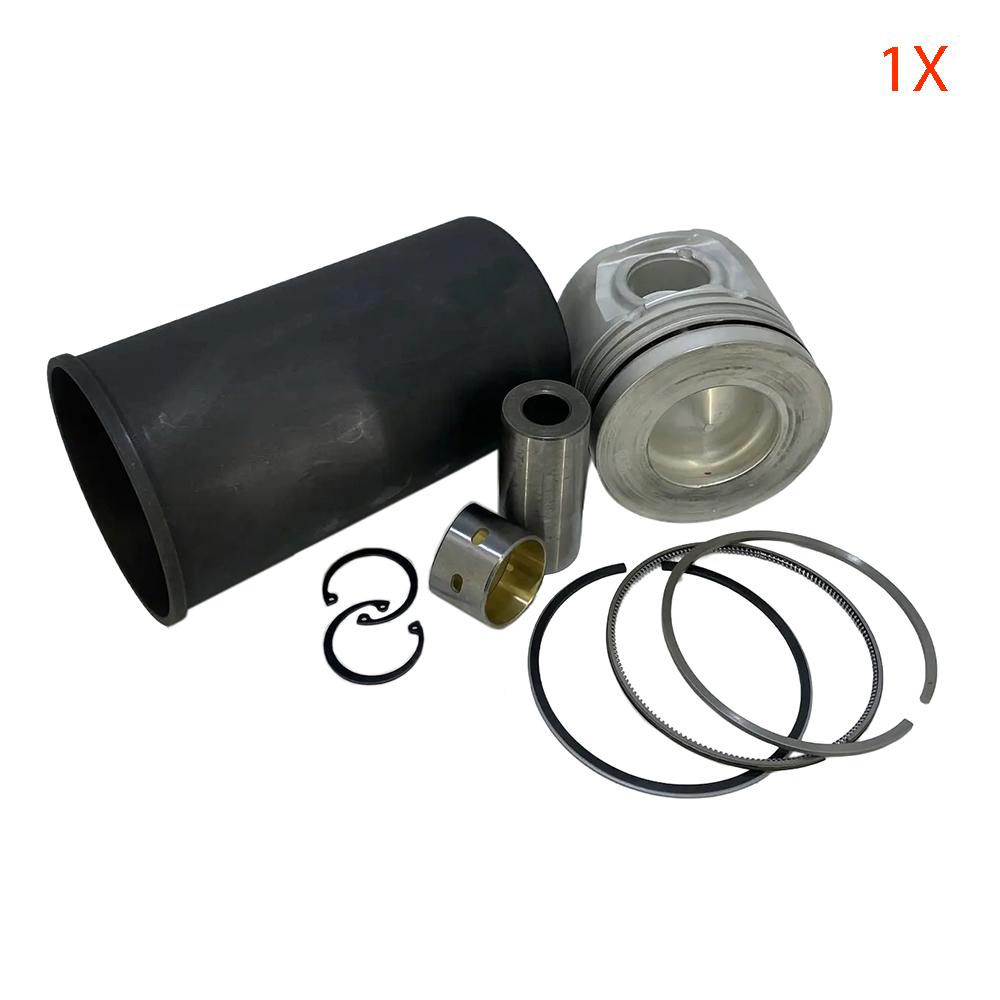

• Состав комплекта:

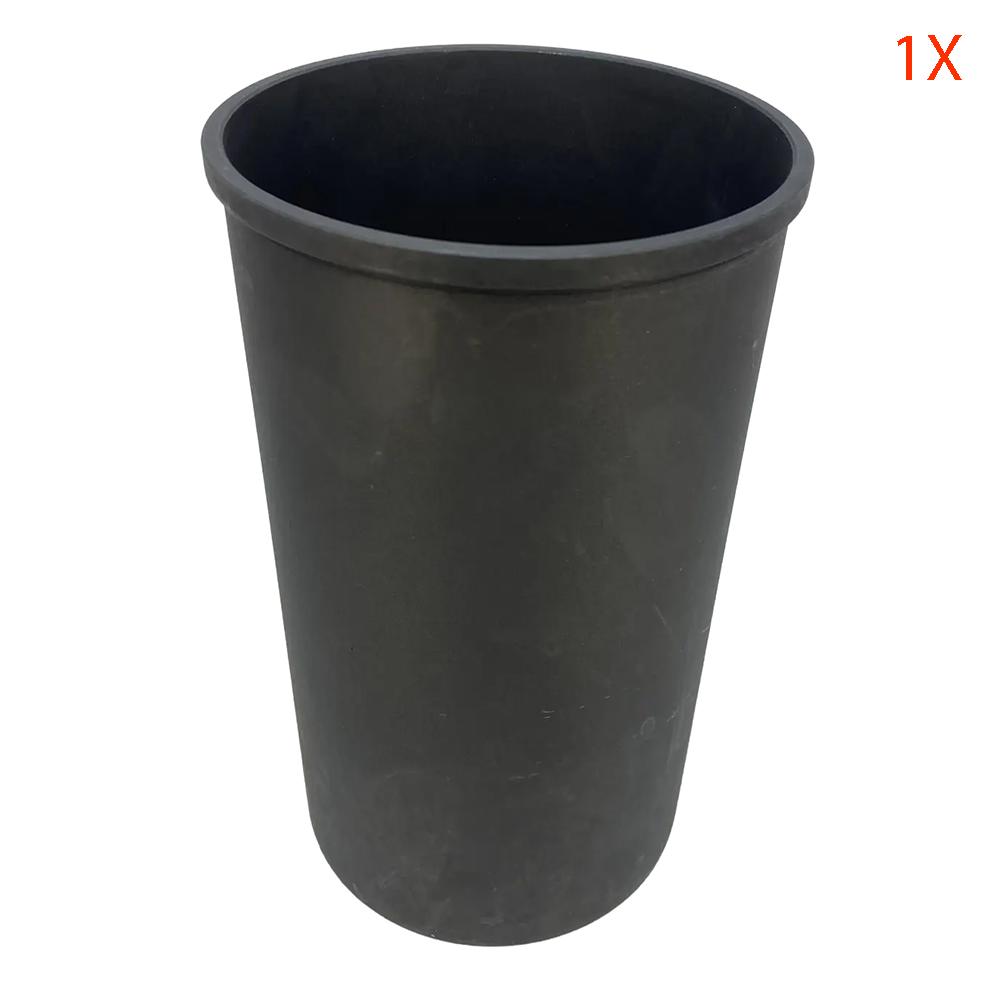

  • Гильза цилиндра (класс 1X)

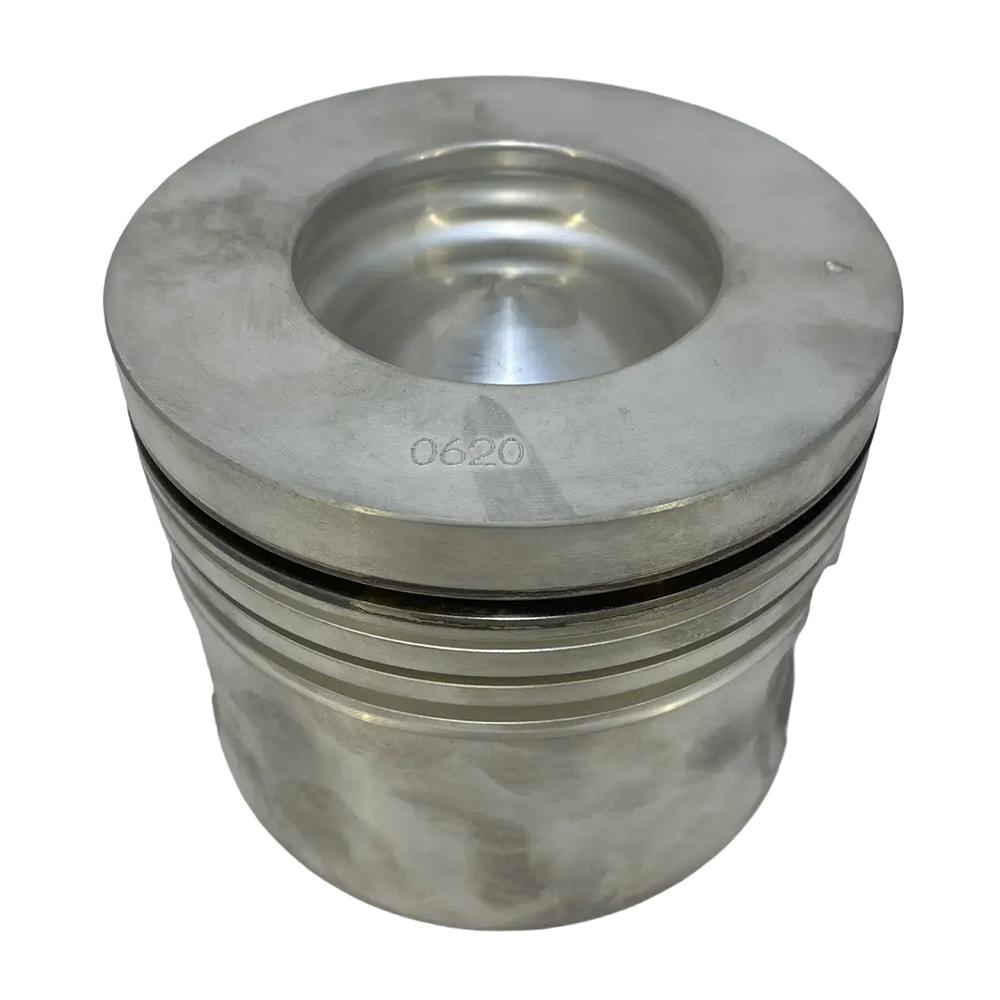

  • Поршень в сборе

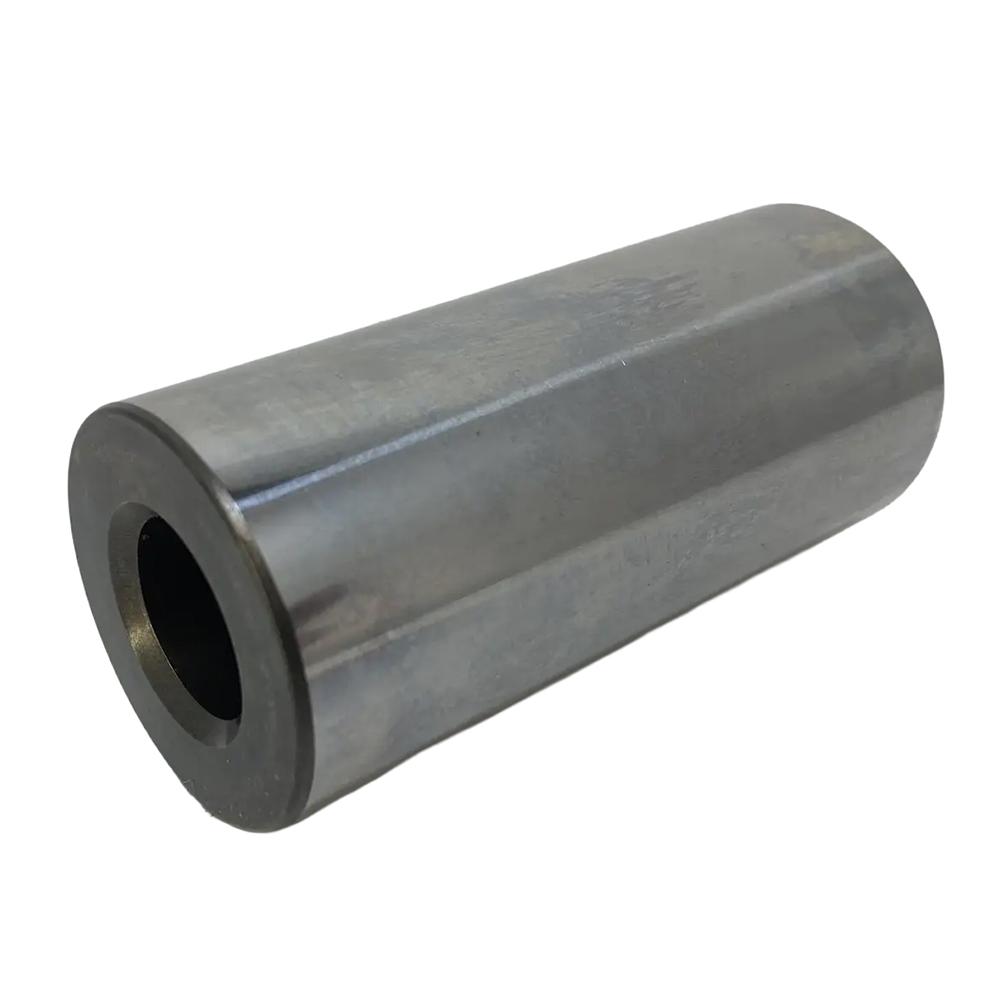

  • Поршневой палец

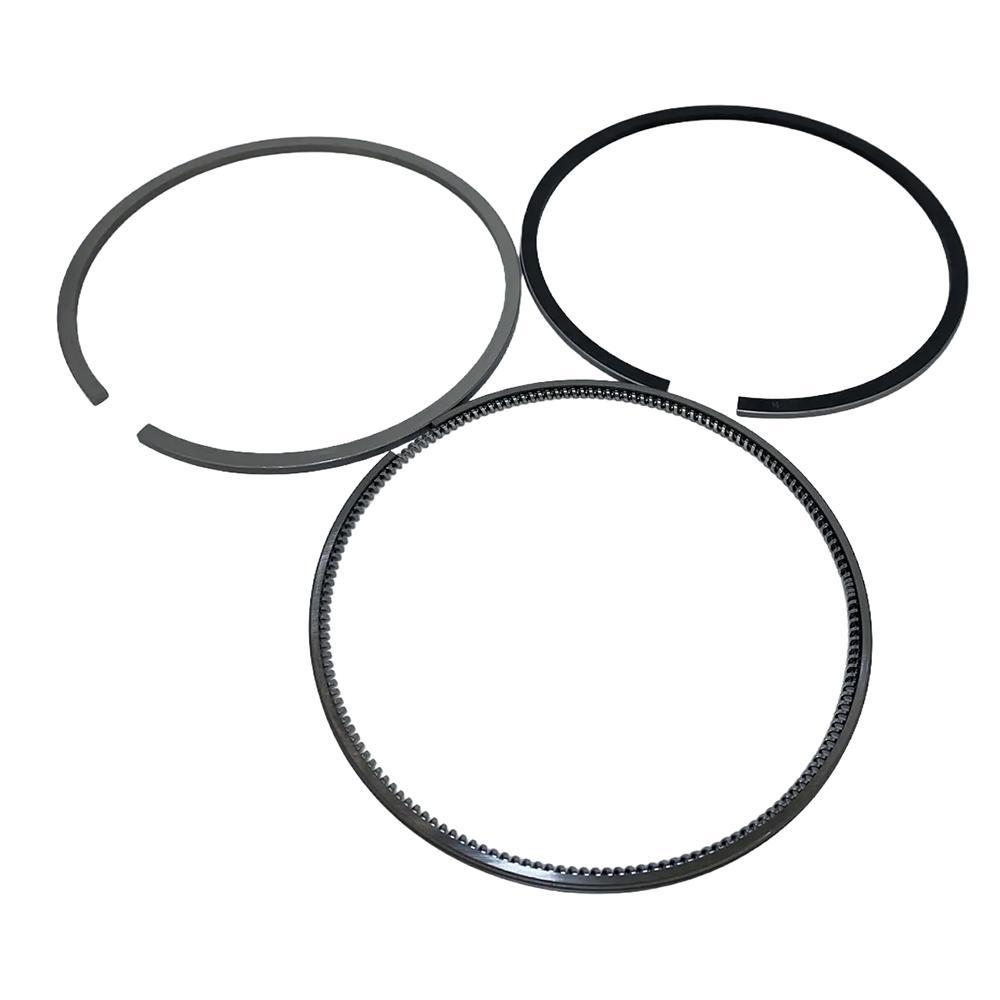

  • Поршневые кольца (2 компрессионных + 1 маслосъемное)

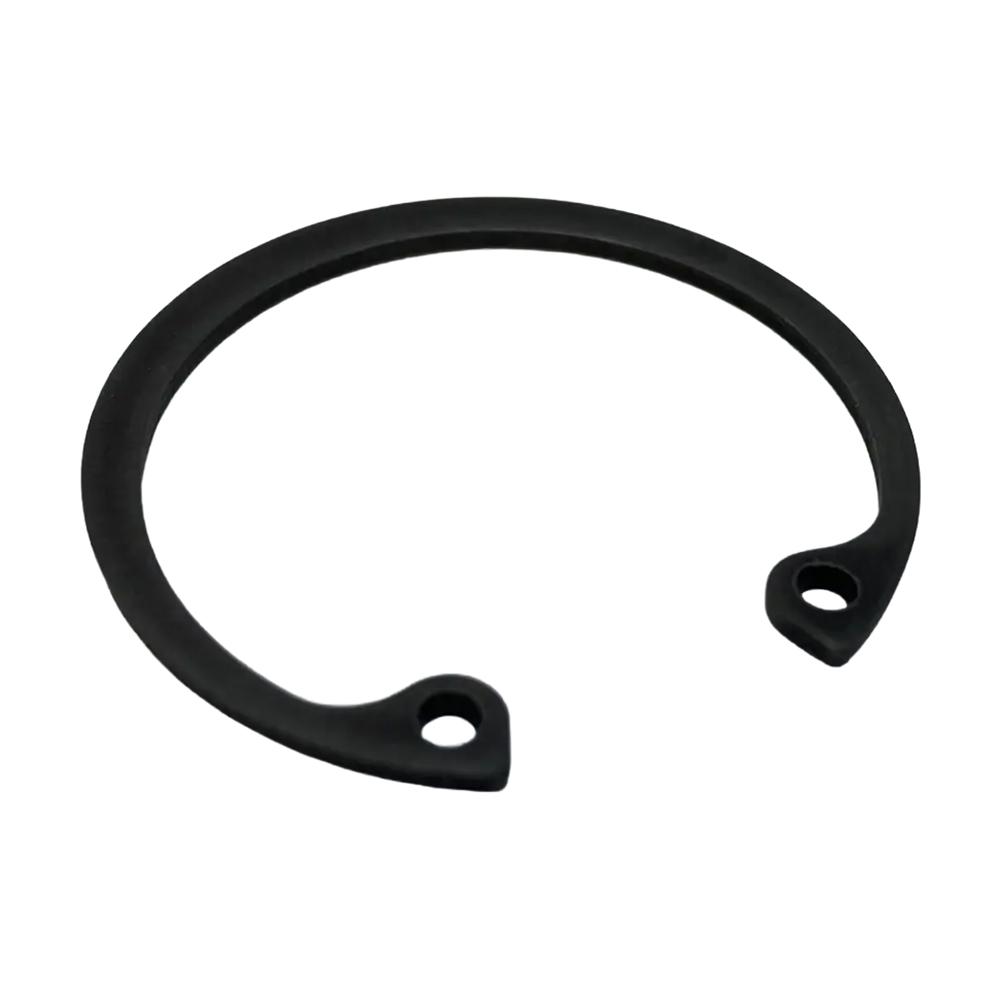

  • Стопорные кольца пальца

• Материалы: высокопрочный чугун (гильза), легированный алюминиевый сплав (поршень), легированная сталь (палец)

Определение класса гильзы 1X

На блоке цилиндров двигателя 4HK1 со стороны ТНВД выбиты метки, указывающие на класс гильзы:

• Метке "1" соответствует гильза класса 1X

• Меткам "2" и "3" соответствует гильза класса 3X

Важно: Комплект JMC 5878131190 с гильзой класса 1X применяется строго для блока цилиндров, имеющего метку "1". Перед заказом необходимо проверить маркировку на блоке цилиндров.

Преимущества

• Качественный аналог JMC. Изделие соответствует оригинальному артикулу 5878131190 и основным геометрическим параметрам, что обеспечивает правильную установку

• Точное соответствие классу 1X. Гильза подобрана для установки в блок цилиндров с меткой "1", что обеспечивает правильный посадочный зазор

• Полный комплект для ремонта одного цилиндра. Набор содержит все необходимые компоненты, что исключает необходимость самостоятельного подбора деталей

• Заводские допуски. Все детали комплекта произведены с соблюдением номинальных размеров, что гарантирует расчетный зазор 0,082–0,126 мм

• Экономическая эффективность. Доступная цена по сравнению с оригинальной деталью Isuzu при сохранении функциональных характеристик

Применение

Данный поршневой комплект предназначен для установки в блок цилиндров двигателя 4HK1 (5,2 л, Common Rail, Евро-3/4), которым оснащаются грузовые автомобили:

• Isuzu NQR75 (2004–2009)

• Isuzu NQR90 (2004–2009)

• Isuzu NPR75 (2004–2009)

• Isuzu FSR90 (2004–2009)

Важно: Комплект с классом гильзы 1X применяется строго для блока цилиндров, имеющего на верхней плоскости метку "1" (обычно выбита со стороны ТНВД). При использовании в блоке с меткой "2" или "3" потребуется гильза класса 3X.

Замена поршневой группы требуется при:

• превышении допустимого зазора между поршнем и гильзой (более 0,126 мм)

• наличии задиров на зеркале цилиндра

• износе поршневых колец

• потере компрессии

• повышенном расходе масла

Дополнительная информация

Рекомендации по установке:

1. Перед установкой нового комплекта тщательно очистите посадочное место в блоке цилиндров

2. Рекомендуется охладить гильзу с помощью сухого льда для облегчения монтажа

3. Запрессовку гильзы производите вручную, равномерно, без перекосов

4. После установки проверьте выступание гильзы относительно поверхности блока — оно должно составлять 0,05–0,10 мм, разнотолщинность не более 0,03 мм

5. Поршневые кольца устанавливаются с соблюдением ориентации метками вверх

6. Замки колец располагаются под углом 120° друг относительно друга, не на одной линии

7. При сборке поршня с шатуном необходимо совместить метку камеры сгорания на поршне с меткой на шатуну

Номинальные зазоры в замках колец:

• Компрессионное кольцо №1: 0,20–0,30 мм

• Компрессионное кольцо №2: 0,30–0,45 мм

• Маслосъемное кольцо: 0,20–0,40 мм

Важно: Двигатель 4HK1 имеет чугунный блок цилиндров с сухими ремонтопригодными гильзами. Работы по замене поршневой группы требуют высокой квалификации специалиста и специального инструмента, поэтому рекомендуется доверять эту работу профессионалам.

В заключение, комплект поршневой JMC 5878131190 является качественным аналогом оригинальной детали Isuzu для капитального ремонта одного цилиндра двигателя 4HK1 с блоком цилиндров, имеющим метку "1". При соблюдении технологии установки он обеспечивает восстановление компрессии и рабочих параметров двигателя.

Данный товар является универсальным и подходит к следующему модельному ряду:

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.

Isuzu NQR75 4HK1 Евро-3 | NPR75 NQR90 FSR90 4HK1 Евро-4:

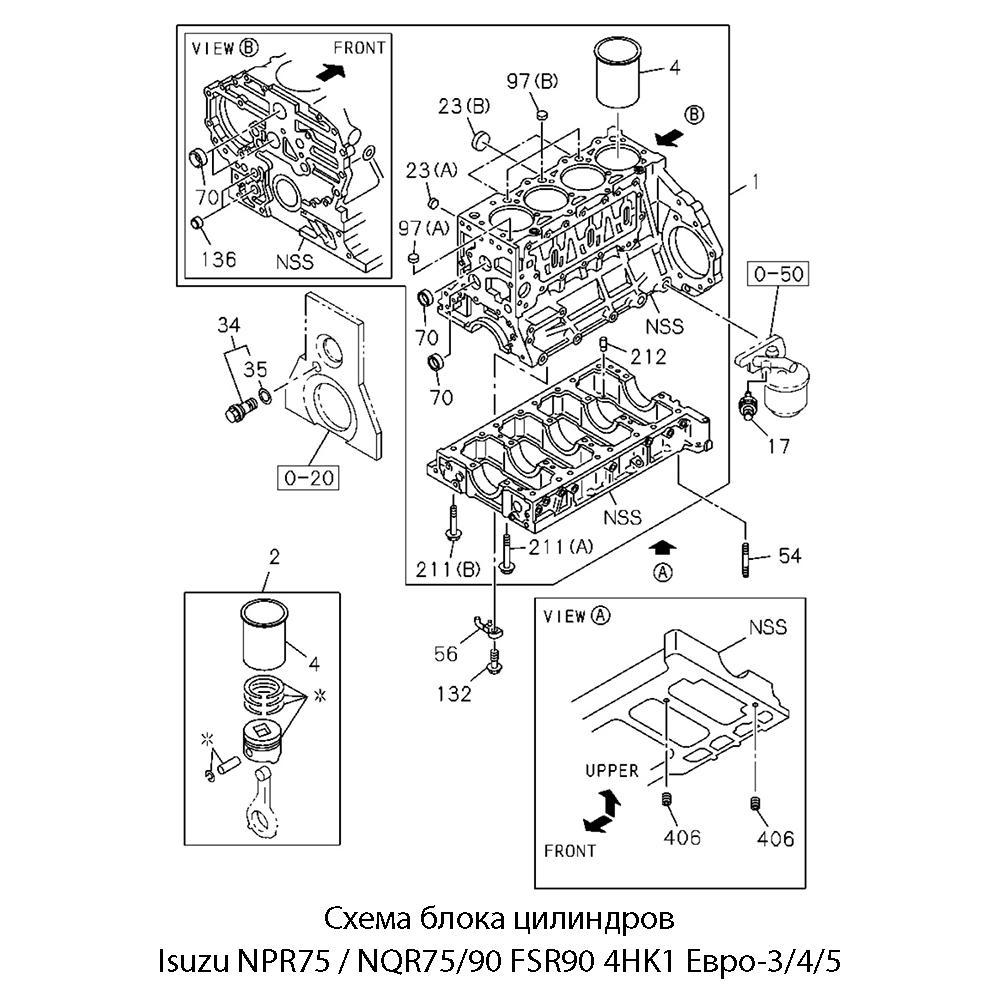

На схеме, приложенной в блоке с фото, данная автозапчасть обозначена цифрой № 2.
